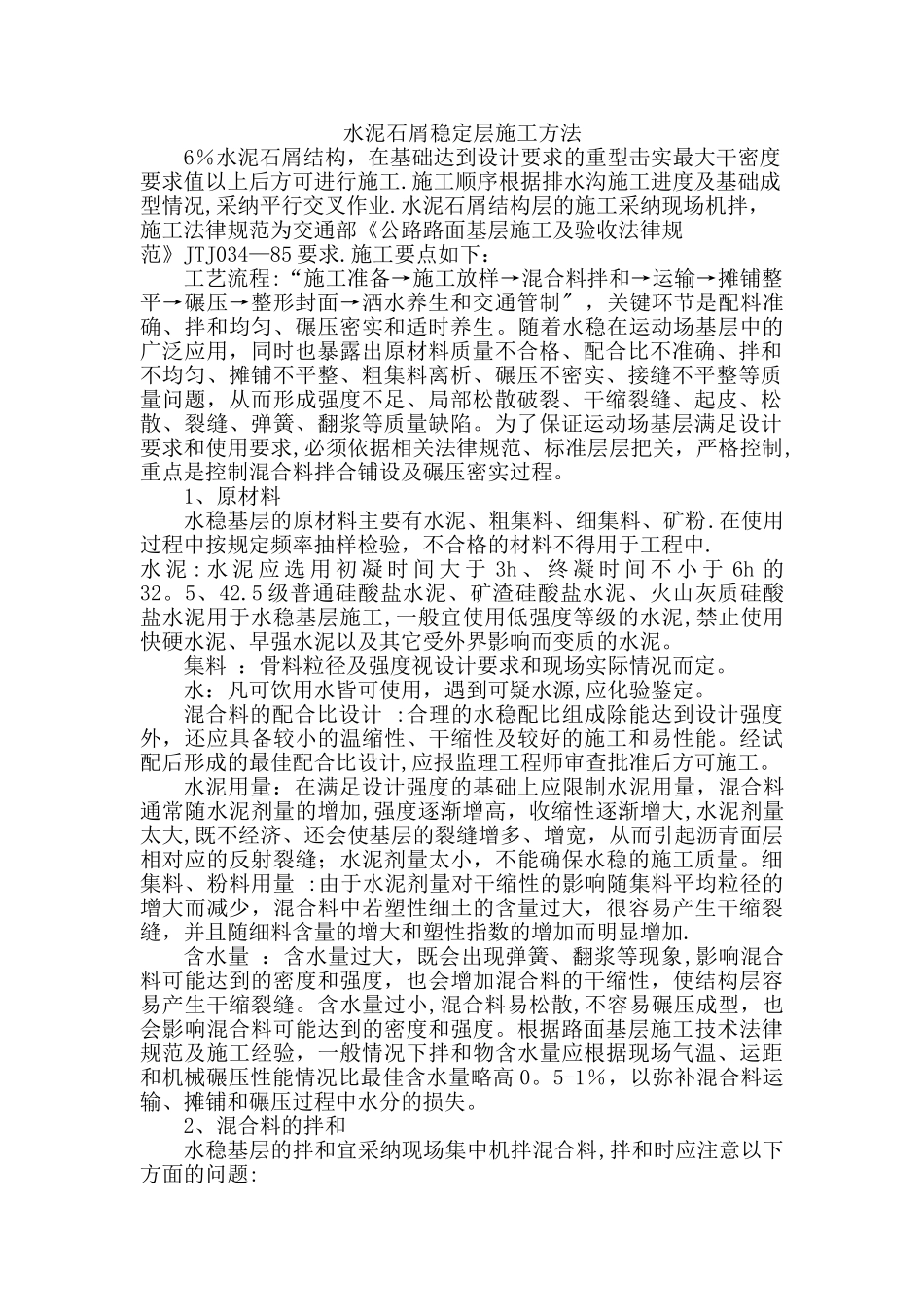

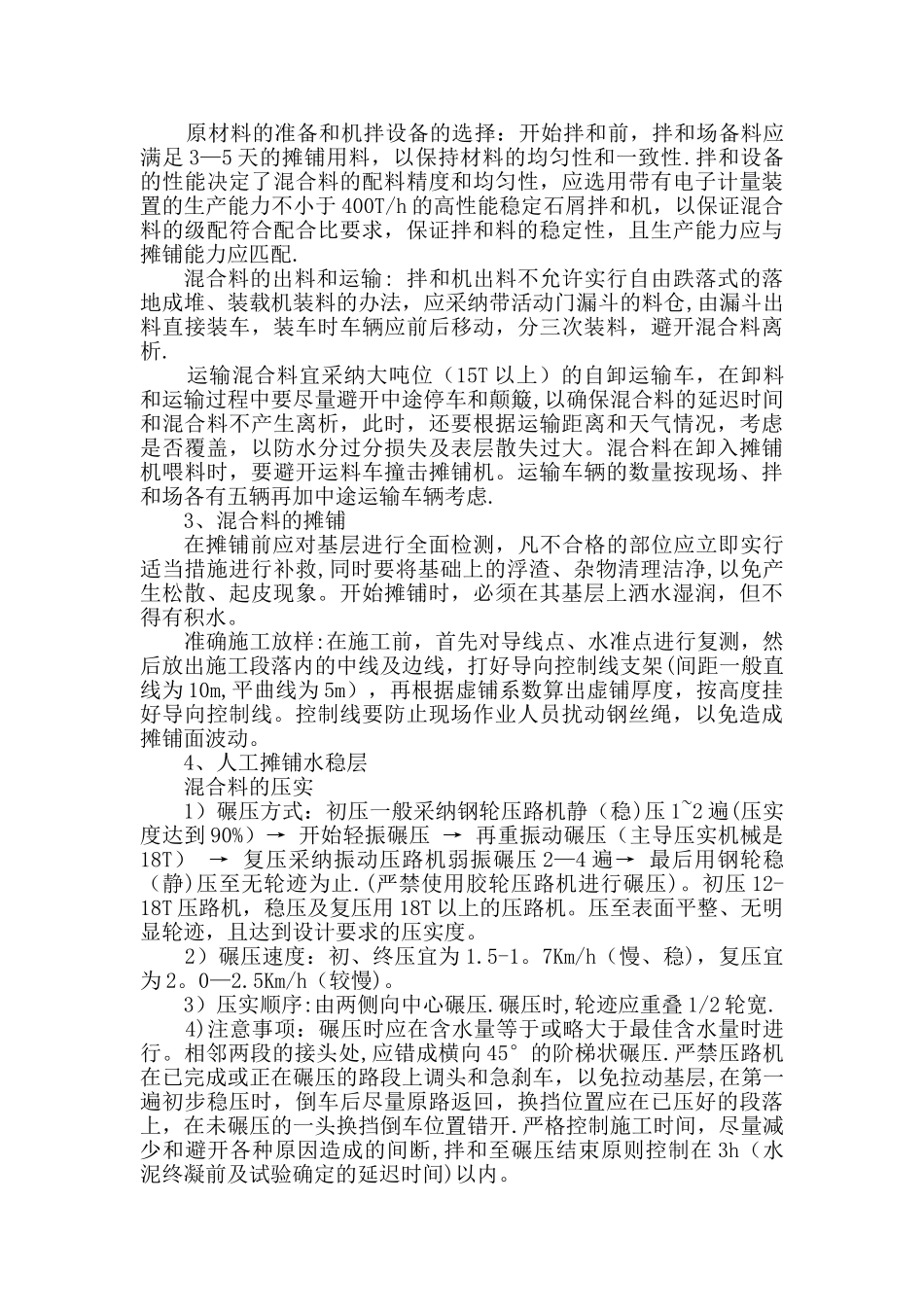

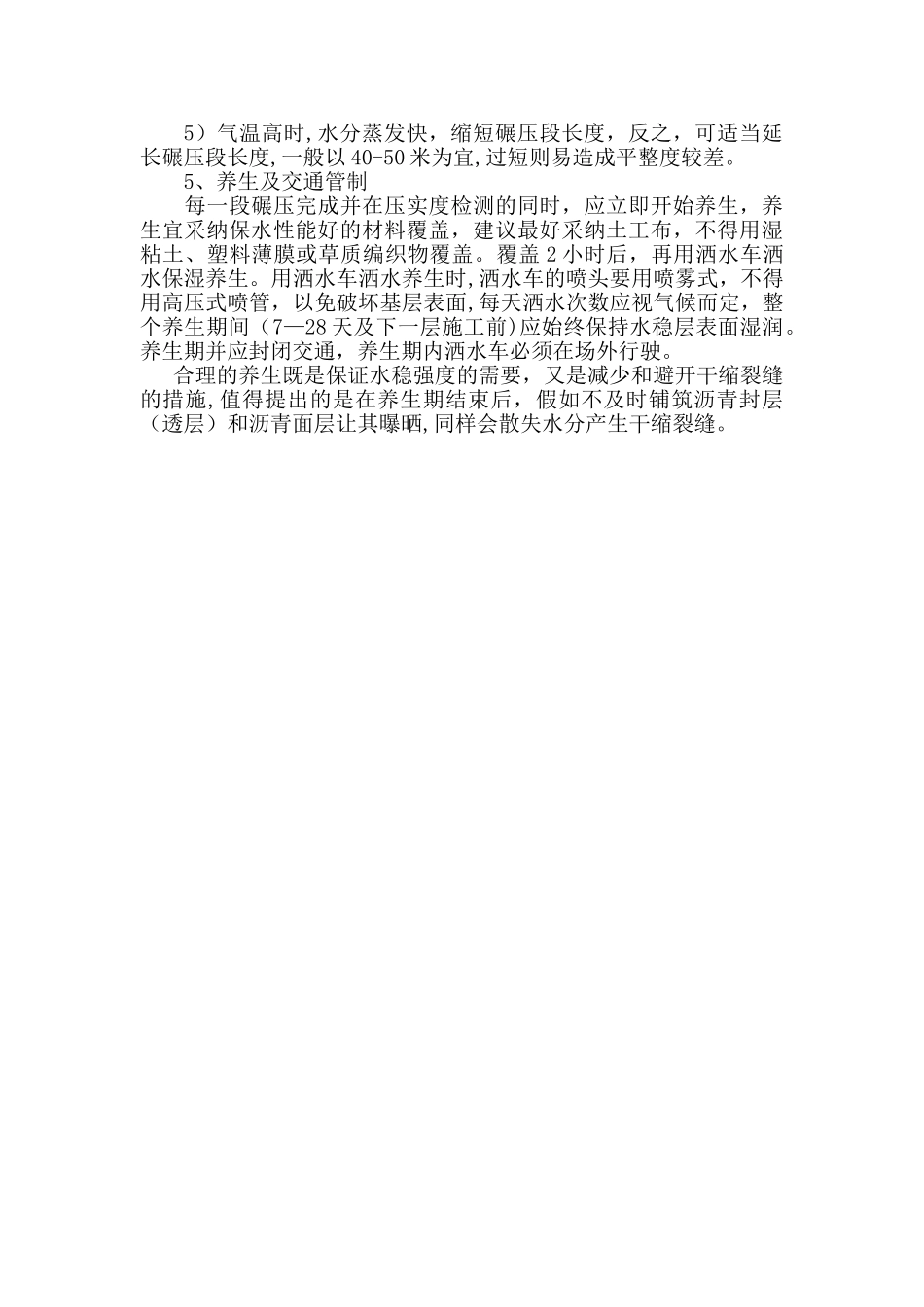

水泥石屑稳定层施工方法6％水泥石屑结构，在基础达到设计要求的重型击实最大干密度要求值以上后方可进行施工.施工顺序根据排水沟施工进度及基础成型情况,采纳平行交叉作业.水泥石屑结构层的施工采纳现场机拌，施工法律规范为交通部《公路路面基层施工及验收法律规范》JTJ034—85 要求.施工要点如下：工艺流程:“施工准备→施工放样→混合料拌和→运输→摊铺整平→碾压→整形封面→洒水养生和交通管制" ，关键环节是配料准确、拌和均匀、碾压密实和适时养生。随着水稳在运动场基层中的广泛应用，同时也暴露出原材料质量不合格、配合比不准确、拌和不均匀、摊铺不平整、粗集料离析、碾压不密实、接缝不平整等质量问题，从而形成强度不足、局部松散破裂、干缩裂缝、起皮、松散、裂缝、弹簧、翻浆等质量缺陷。为了保证运动场基层满足设计要求和使用要求,必须依据相关法律规范、标准层层把关，严格控制,重点是控制混合料拌合铺设及碾压密实过程。 1、原材料 水稳基层的原材料主要有水泥、粗集料、细集料、矿粉.在使用过程中按规定频率抽样检验，不合格的材料不得用于工程中.水 泥 : 水 泥 应 选 用 初 凝 时 间 大 于 3h 、 终 凝 时 间 不 小 于 6h 的32。5、42.5 级普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥用于水稳基层施工,一般宜使用低强度等级的水泥,禁止使用快硬水泥、早强水泥以及其它受外界影响而变质的水泥。 集料 ：骨料粒径及强度视设计要求和现场实际情况而定。水：凡可饮用水皆可使用，遇到可疑水源,应化验鉴定。混合料的配合比设计 :合理的水稳配比组成除能达到设计强度外，还应具备较小的温缩性、干缩性及较好的施工和易性能。经试配后形成的最佳配合比设计,应报监理工程师审查批准后方可施工。 水泥用量：在满足设计强度的基础上应限制水泥用量，混合料通常随水泥剂量的增加,强度逐渐增高，收缩性逐渐增大,水泥剂量太大,既不经济、还会使基层的裂缝增多、增宽，从而引起沥青面层相对应的反射裂缝；水泥剂量太小，不能确保水稳的施工质量。细集料、粉料用量 :由于水泥剂量对干缩性的影响随集料平均粒径的增大而减少，混合料中若塑性细土的含量过大，很容易产生干缩裂缝，并且随细料含量的增大和塑性指数的增加而明显增加. 含水量 ：含水量过大，既会出现弹簧、翻浆等现象,影响混合料可能达到的密度和强度，也会增加混合料的干缩性，使结构层容易产生干缩裂缝。含水量过小,混合料易松散,...
