水泵及电机安装方案

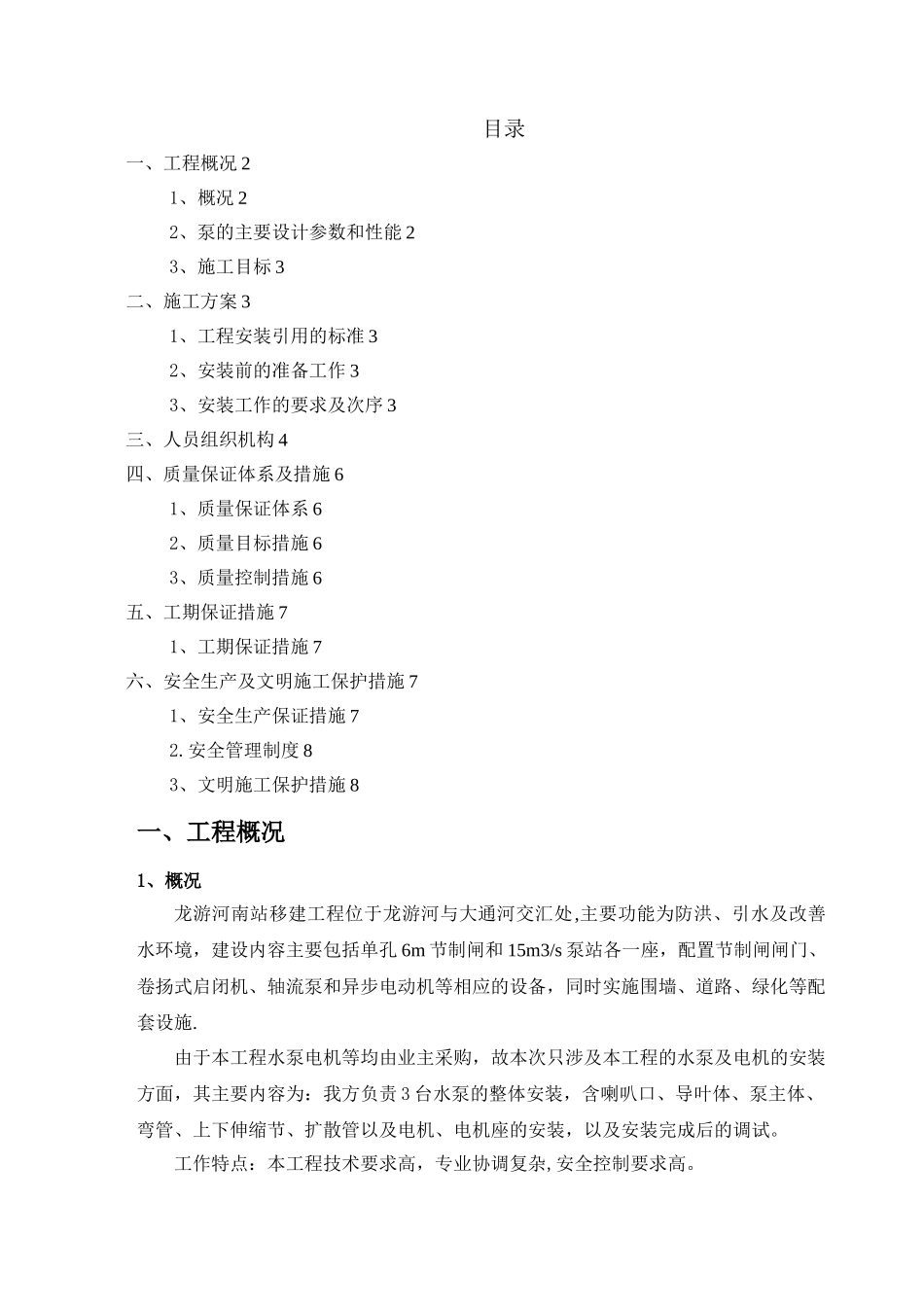

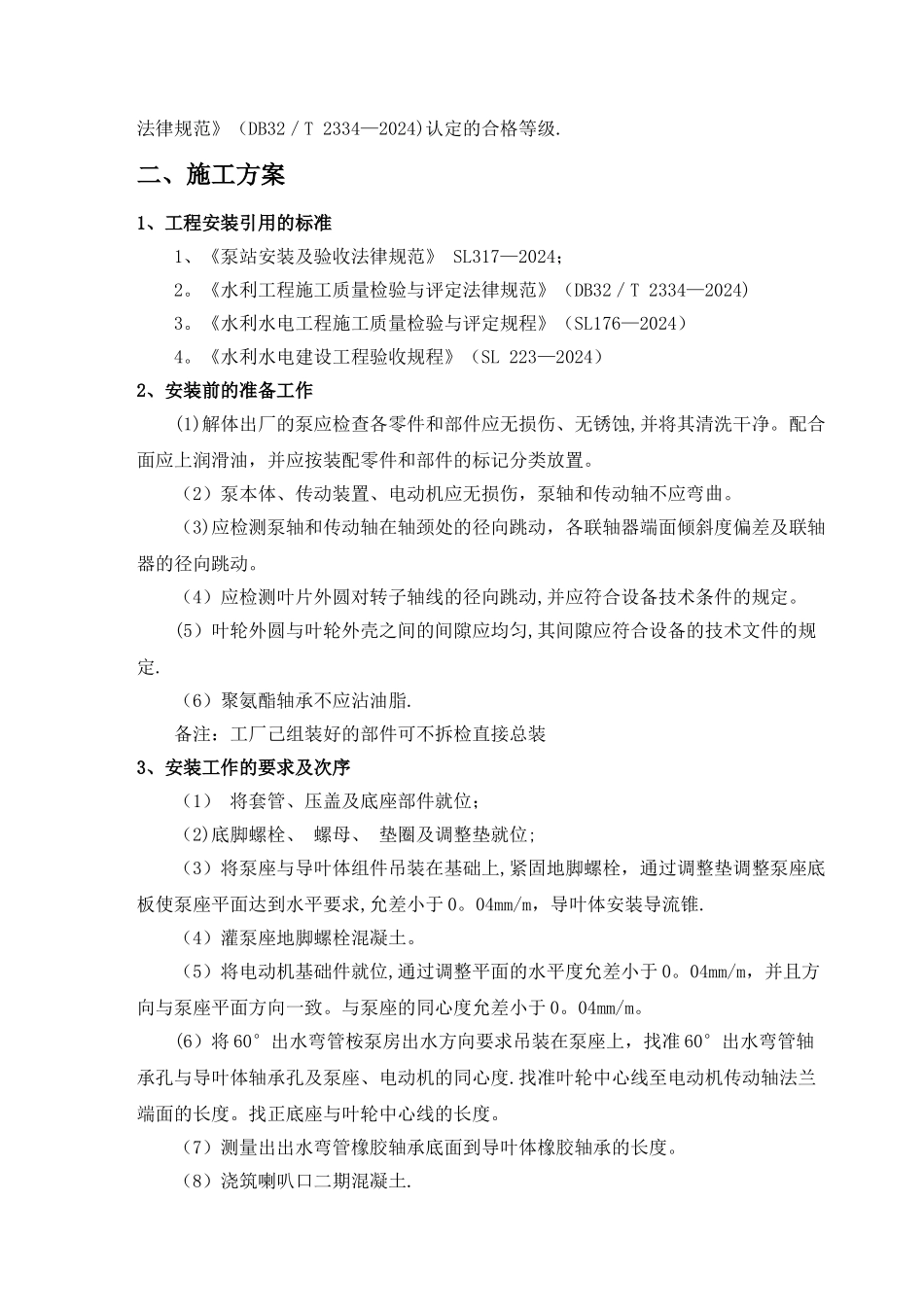

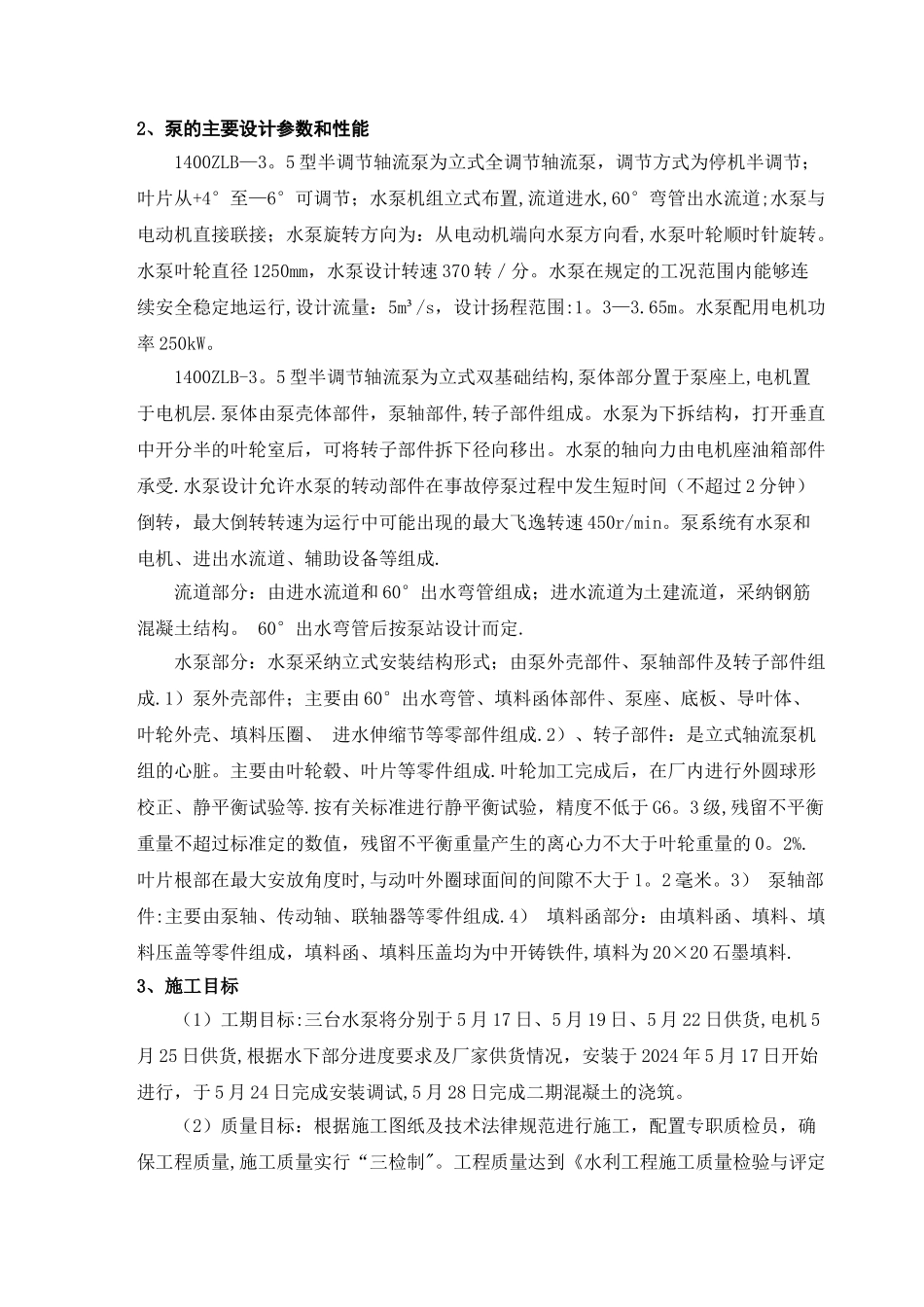

目录一、工程概况 21、概况 22、泵的主要设计参数和性能 23、施工目标 3二、施工方案 31、工程安装引用的标准 32、安装前的准备工作 33、安装工作的要求及次序 3三、人员组织机构 4四、质量保证体系及措施 61、质量保证体系 62、质量目标措施 63、质量控制措施 6五、工期保证措施 71、工期保证措施 7六、安全生产及文明施工保护措施 71、安全生产保证措施 72.安全管理制度 83、文明施工保护措施 8一、工程概况1、概况龙游河南站移建工程位于龙游河与大通河交汇处,主要功能为防洪、引水及改善水环境，建设内容主要包括单孔 6m 节制闸和 15m3/s 泵站各一座，配置节制闸闸门、卷扬式启闭机、轴流泵和异步电动机等相应的设备，同时实施围墙、道路、绿化等配套设施.由于本工程水泵电机等均由业主采购，故本次只涉及本工程的水泵及电机的安装方面，其主要内容为：我方负责 3 台水泵的整体安装，含喇叭口、导叶体、泵主体、弯管、上下伸缩节、扩散管以及电机、电机座的安装，以及安装完成后的调试。工作特点：本工程技术要求高，专业协调复杂,安全控制要求高。2、泵的主要设计参数和性能1400ZLB—3。5 型半调节轴流泵为立式全调节轴流泵，调节方式为停机半调节； 叶片从+4°至—6°可调节；水泵机组立式布置,流道进水,60°弯管出水流道;水泵与电动机直接联接；水泵旋转方向为：从电动机端向水泵方向看,水泵叶轮顺时针旋转。水泵叶轮直径 1250mm，水泵设计转速 370 转／分。水泵在规定的工况范围内能够连续安全稳定地运行,设计流量：5m³/s，设计扬程范围:1。3—3.65m。水泵配用电机功率 250kW。1400ZLB-3。5 型半调节轴流泵为立式双基础结构,泵体部分置于泵座上,电机置于电机层.泵体由泵壳体部件，泵轴部件,转子部件组成。水泵为下拆结构，打开垂直中开分半的叶轮室后，可将转子部件拆下径向移出。水泵的轴向力由电机座油箱部件承受.水泵设计允许水泵的转动部件在事故停泵过程中发生短时间（不超过 2 分钟）倒转，最大倒转转速为运行中可能出现的最大飞逸转速 450r/min。泵系统有水泵和电机、进出水流道、辅助设备等组成.流道部分：由进水流道和 60°出水弯管组成；进水流道为土建流道，采纳钢筋混凝土结构。 60°出水弯管后按泵站设计而定.水泵部分：水泵采纳立式安装结构形式；由泵外壳部件、泵轴部件及转子部件组成.1）泵外壳部件；主要由 60°出水弯管、填料函体部件、泵座、底板、导叶体、叶轮外壳、填料压圈...
