水电图纸符号图表图例说明解释

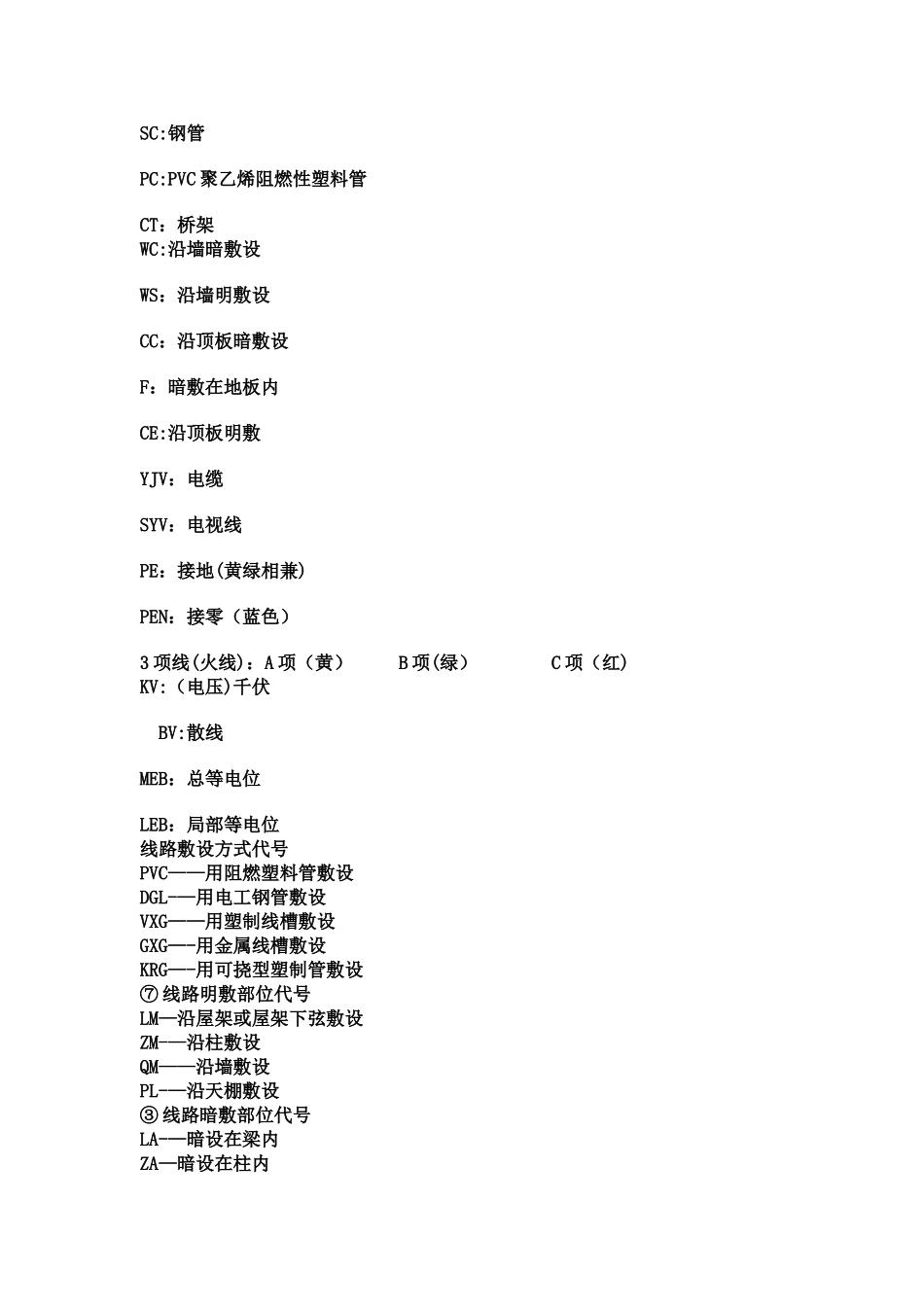

水电图纸符号图表图例说明解释_第1页
1/11

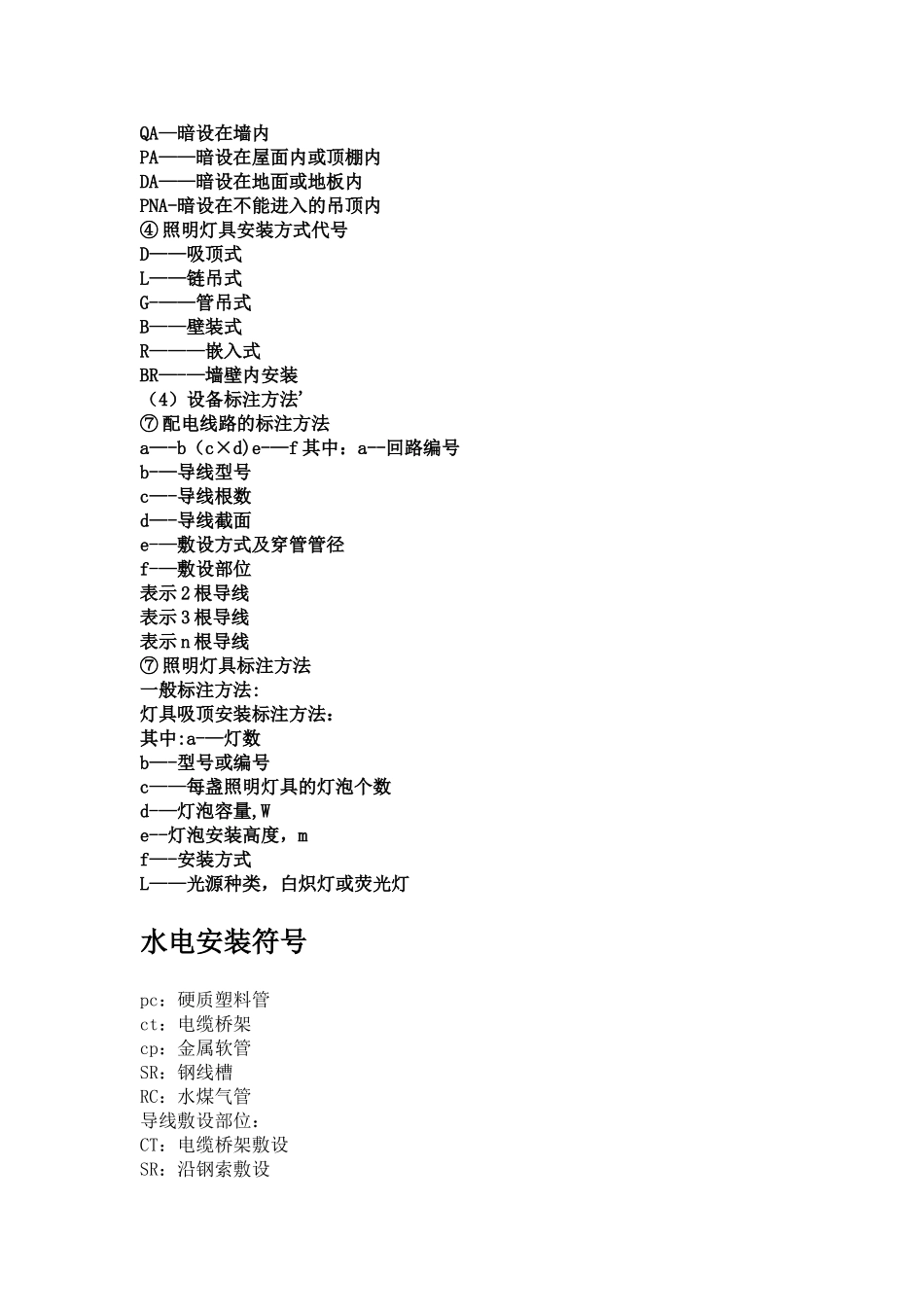

水电图纸符号图表图例说明解释_第2页
2/11

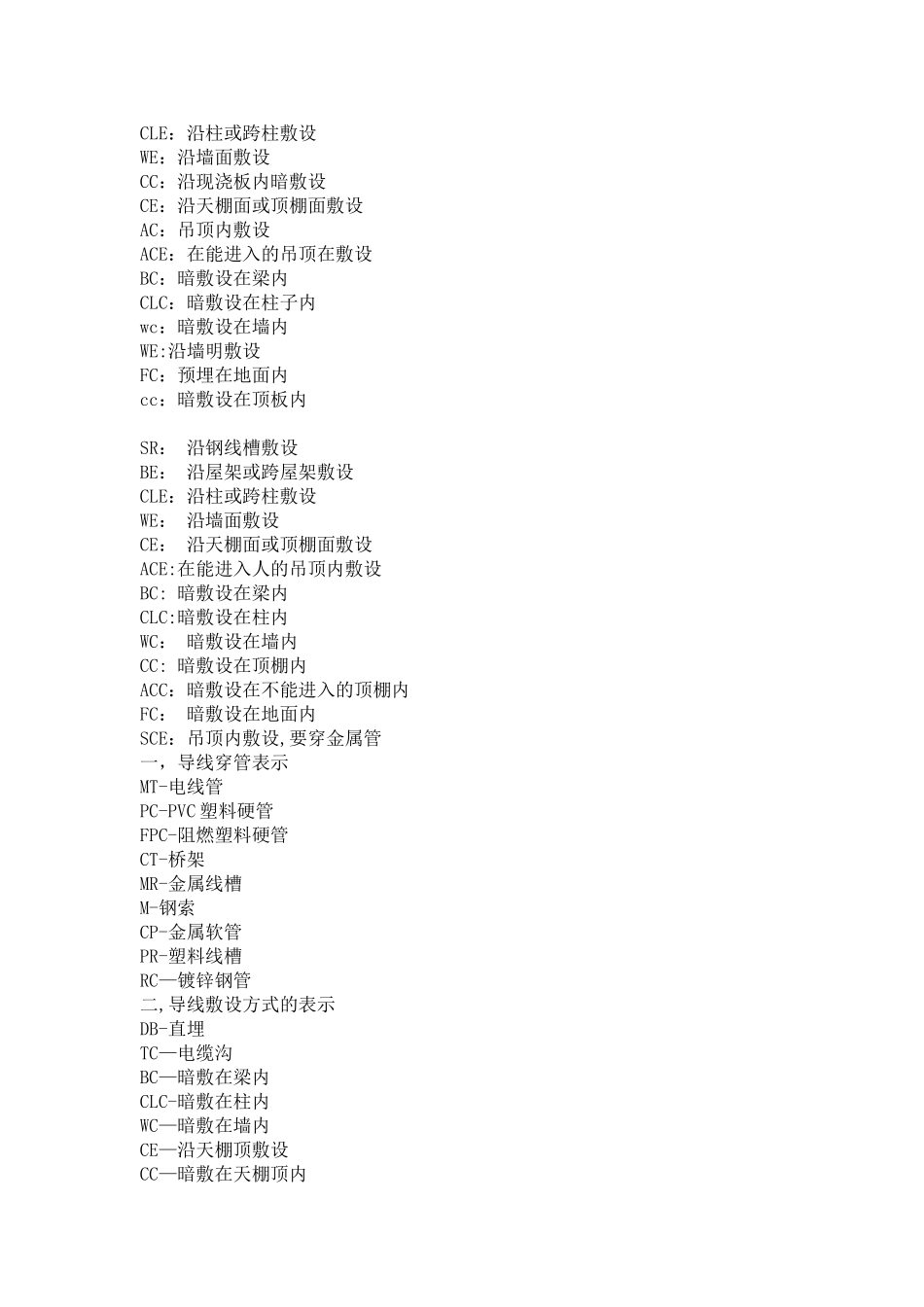

水电图纸符号图表图例说明解释_第3页
3/11
SC:钢管 PC:PVC 聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝色) 3 项线(火线):A 项(黄) B 项(绿) C 项(红)KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL-—用电工钢管敷设 VXG——用塑制线槽敷设 GXG—-用金属线槽敷设 KRG—-用可挠型塑制管敷设 ⑦ 线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM-—沿柱敷设 QM——沿墙敷设 PL-—沿天棚敷设 ③ 线路暗敷部位代号 LA-—暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA-暗设在不能进入的吊顶内 ④ 照明灯具安装方式代号 D——吸顶式 L——链吊式 G-——管吊式 B——壁装式 R———嵌入式 BR—-—墙壁内安装 (4)设备标注方法' ⑦ 配电线路的标注方法 a—-b(c×d)e-—f 其中:a--回路编号 b-—导线型号 c—-导线根数 d—-导线截面 e-—敷设方式及穿管管径 f-—敷设部位 表示 2 根导线 表示 3 根导线 表示 n 根导线 ⑦ 照明灯具标注方法 一般标注方法: 灯具吸顶安装标注方法: 其中:a-—灯数 b—-型号或编号 c——每盏照明灯具的灯泡个数 d-—灯泡容量,W e--灯泡安装高度,m f—-安装方式 L——光源种类,白炽灯或荧光灯水电安装符号pc:硬质塑料管 ct:电缆桥架 cp:金属软管 SR:钢线槽 RC:水煤气管 导线敷设部位: CT:电缆桥架敷设 SR:沿钢索敷设 CLE:沿柱或跨柱敷设 WE:沿墙面敷设 CC:沿现浇板内暗敷设 CE:沿天棚面或顶棚面敷设 AC:吊顶内敷设 ACE:在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC:暗敷设在柱子内 wc:暗敷设在墙内 WE:沿墙明敷设 FC:预埋在地面内 cc:暗敷设在顶板内 SR: 沿钢线槽敷设 BE: 沿屋架或跨屋架敷设 CLE:沿柱或跨柱敷设 WE: 沿墙面敷设 CE: 沿天棚面或顶棚面敷设 ACE:在能进入人的吊顶内敷设 BC: 暗敷设在梁内 CLC:暗敷设在柱内 WC: 暗敷设在墙内 CC: 暗敷设在顶棚内 ACC:暗敷设在不能进入的顶棚内 FC: 暗敷设在地面内 SCE:吊顶内敷设,要穿金属管 一,导线穿管表示 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽...
