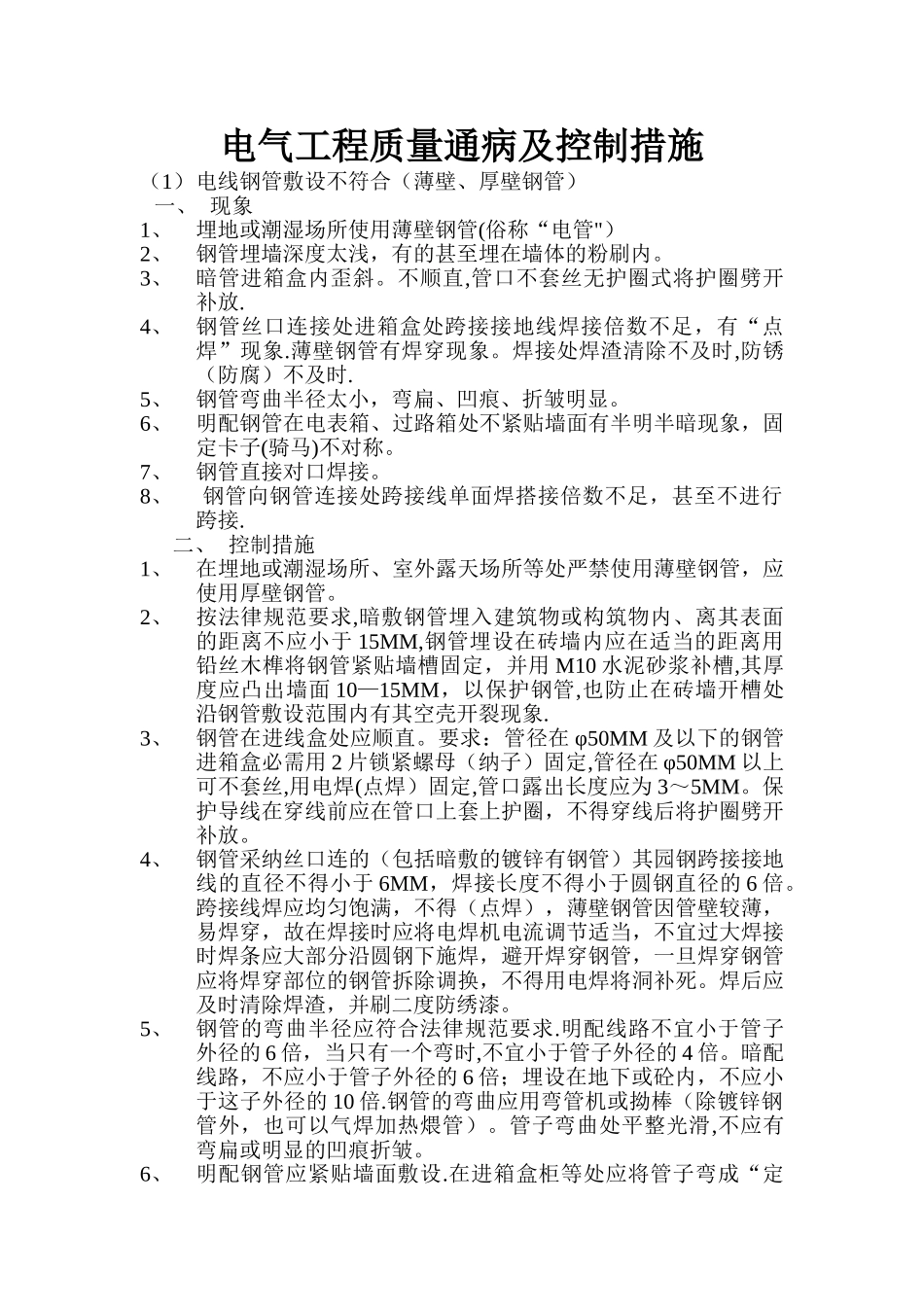

电气工程质量通病及控制措施（1）电线钢管敷设不符合（薄壁、厚壁钢管）一、 现象1、埋地或潮湿场所使用薄壁钢管(俗称“电管"）2、钢管埋墙深度太浅，有的甚至埋在墙体的粉刷内。3、暗管进箱盒内歪斜。不顺直,管口不套丝无护圈式将护圈劈开补放.4、钢管丝口连接处进箱盒处跨接接地线焊接倍数不足，有“点焊”现象.薄壁钢管有焊穿现象。焊接处焊渣清除不及时,防锈（防腐）不及时.5、钢管弯曲半径太小，弯扁、凹痕、折皱明显。6、明配钢管在电表箱、过路箱处不紧贴墙面有半明半暗现象，固定卡子(骑马)不对称。7、钢管直接对口焊接。8、 钢管向钢管连接处跨接线单面焊搭接倍数不足，甚至不进行跨接.二、 控制措施1、在埋地或潮湿场所、室外露天场所等处严禁使用薄壁钢管，应使用厚壁钢管。2、按法律规范要求,暗敷钢管埋入建筑物或构筑物内、离其表面的距离不应小于 15MM,钢管埋设在砖墙内应在适当的距离用铅丝木榫将钢管紧贴墙槽固定，并用 M10 水泥砂浆补槽,其厚度应凸出墙面 10—15MM，以保护钢管,也防止在砖墙开槽处沿钢管敷设范围内有其空壳开裂现象.3、钢管在进线盒处应顺直。要求：管径在 φ50MM 及以下的钢管进箱盒必需用 2 片锁紧螺母（纳子）固定,管径在 φ50MM 以上可不套丝,用电焊(点焊）固定,管口露出长度应为 3～5MM。保护导线在穿线前应在管口上套上护圈，不得穿线后将护圈劈开补放。4、钢管采纳丝口连的（包括暗敷的镀锌有钢管）其园钢跨接接地线的直径不得小于 6MM，焊接长度不得小于圆钢直径的 6 倍。跨接线焊应均匀饱满，不得（点焊），薄壁钢管因管壁较薄，易焊穿，故在焊接时应将电焊机电流调节适当，不宜过大焊接时焊条应大部分沿圆钢下施焊，避开焊穿钢管，一旦焊穿钢管应将焊穿部位的钢管拆除调换，不得用电焊将洞补死。焊后应及时清除焊渣，并刷二度防绣漆。5、钢管的弯曲半径应符合法律规范要求.明配线路不宜小于管子外径的 6 倍，当只有一个弯时,不宜小于管子外径的 4 倍。暗配线路，不应小于管子外径的 6 倍；埋设在地下或砼内，不应小于这子外径的 10 倍.钢管的弯曲应用弯管机或拗棒（除镀锌钢管外，也可以气焊加热煨管）。管子弯曲处平整光滑,不应有弯扁或明显的凹痕折皱。6、明配钢管应紧贴墙面敷设.在进箱盒柜等处应将管子弯成“定身弯”（鸭脖弯)。明管配线应“横平竖直"排列整齐,不得有半明半暗现象.钢管的固定卡子一般为骑马或“角钢 U”字螺丝，不应使用水管管卡。管卡现终端弯头中点，...
