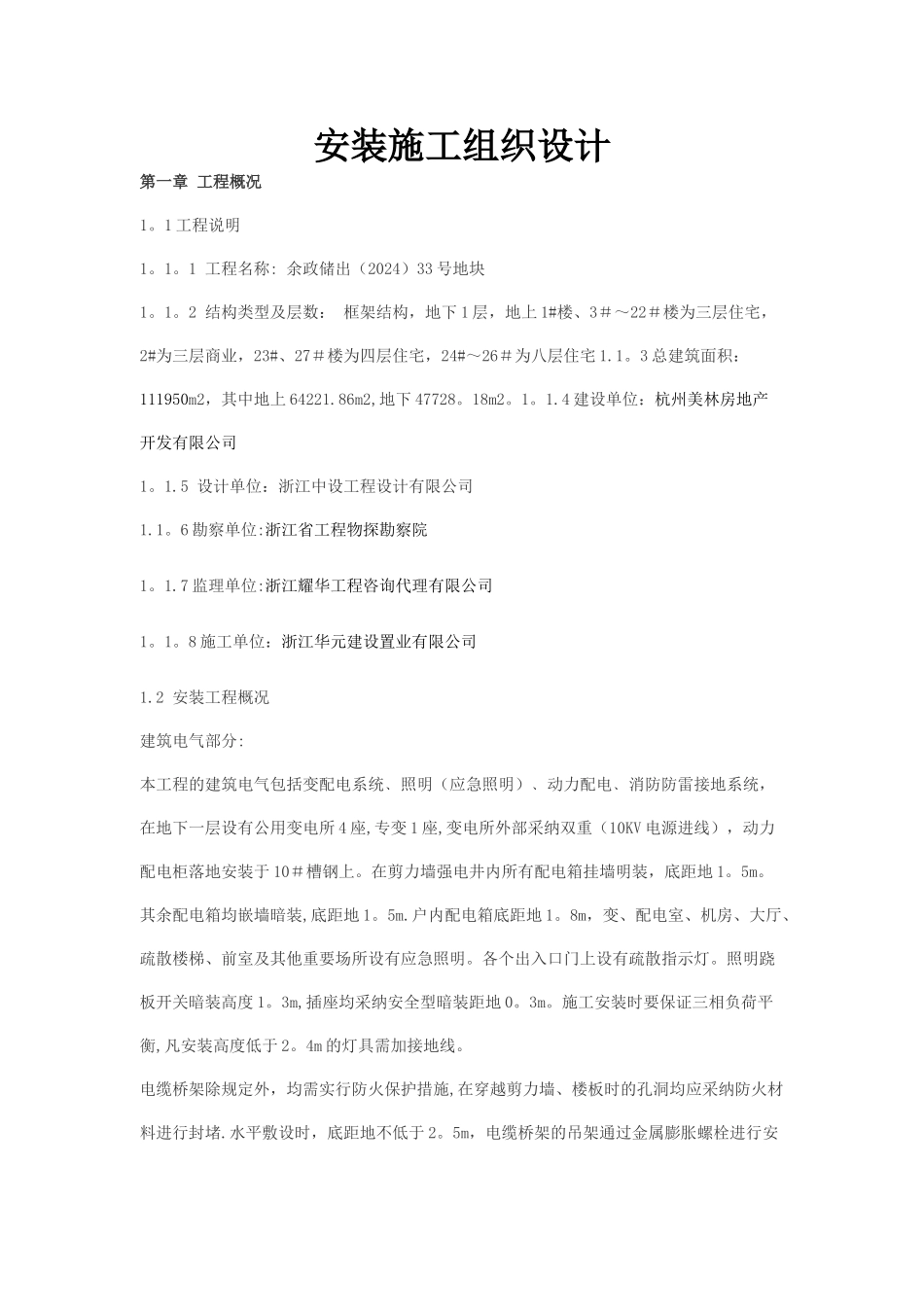

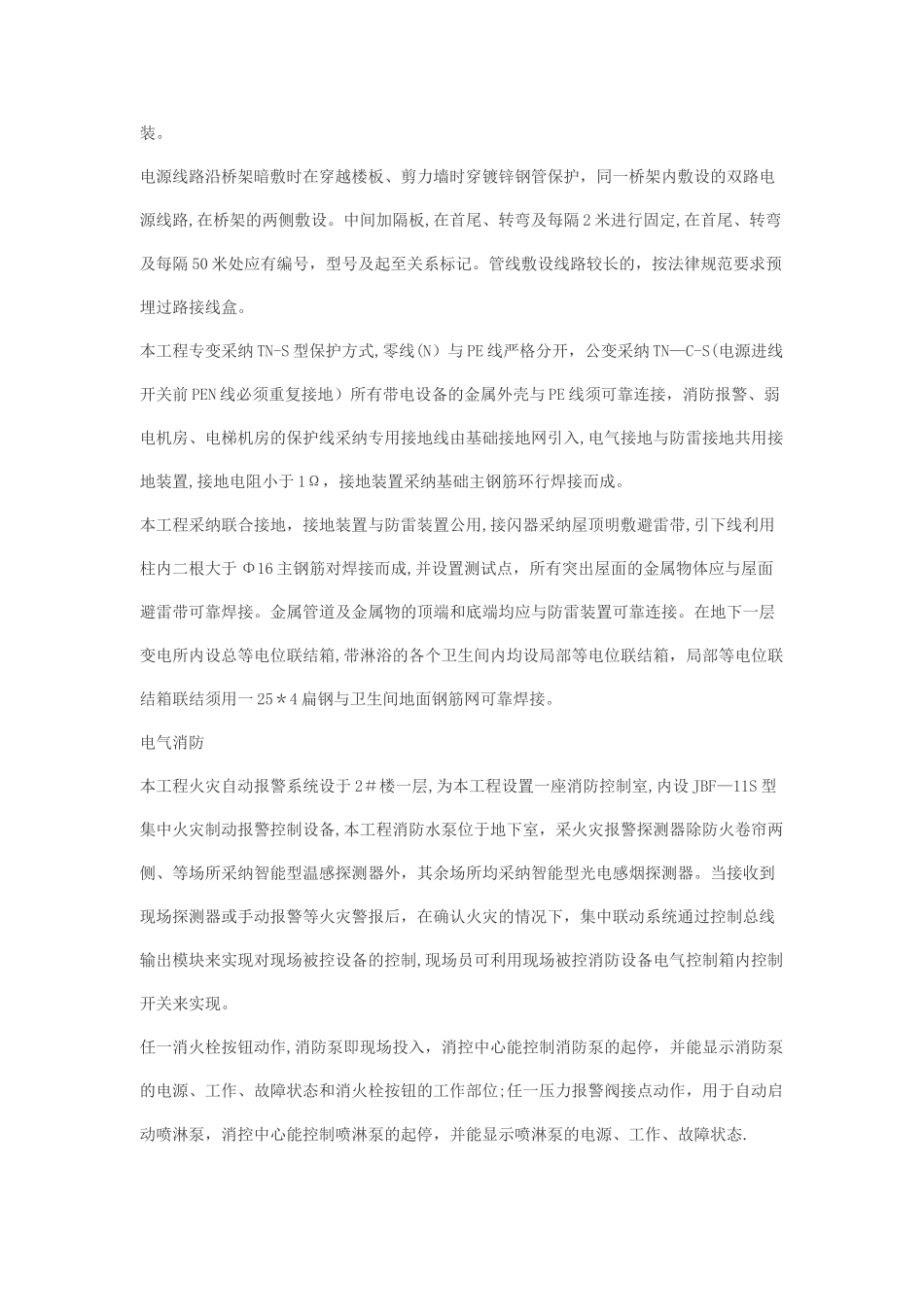

安装施工组织设计第一章 工程概况1。1 工程说明1。1。1 工程名称: 余政储出（2024）33 号地块1。1。2 结构类型及层数： 框架结构，地下 1 层，地上 1#楼、3＃～22＃楼为三层住宅，2#为三层商业，23#、27＃楼为四层住宅，24#～26＃为八层住宅 1.1。3 总建筑面积： 111950m2，其中地上 64221.86m2,地下 47728。18m2。1。1.4 建设单位：杭州美林房地产开发有限公司1。1.5 设计单位：浙江中设工程设计有限公司1.1。6 勘察单位:浙江省工程物探勘察院1。1.7 监理单位:浙江耀华工程咨询代理有限公司1。1。8 施工单位：浙江华元建设置业有限公司1.2 安装工程概况建筑电气部分:本工程的建筑电气包括变配电系统﹑照明（应急照明）﹑动力配电﹑消防防雷接地系统，在地下一层设有公用变电所 4 座,专变 1 座,变电所外部采纳双重（10KV 电源进线），动力配电柜落地安装于 10＃槽钢上。在剪力墙强电井内所有配电箱挂墙明装，底距地 1。5m。其余配电箱均嵌墙暗装,底距地 1。5m.户内配电箱底距地 1。8m，变、配电室、机房、大厅、疏散楼梯、前室及其他重要场所设有应急照明。各个出入口门上设有疏散指示灯。照明跷板开关暗装高度 1。3m,插座均采纳安全型暗装距地 0。3m。施工安装时要保证三相负荷平衡,凡安装高度低于 2。4m 的灯具需加接地线。电缆桥架除规定外，均需实行防火保护措施,在穿越剪力墙、楼板时的孔洞均应采纳防火材料进行封堵.水平敷设时，底距地不低于 2。5m，电缆桥架的吊架通过金属膨胀螺栓进行安装。电源线路沿桥架暗敷时在穿越楼板、剪力墙时穿镀锌钢管保护，同一桥架内敷设的双路电源线路,在桥架的两侧敷设。中间加隔板,在首尾、转弯及每隔 2 米进行固定,在首尾、转弯及每隔 50 米处应有编号，型号及起至关系标记。管线敷设线路较长的，按法律规范要求预埋过路接线盒。本工程专变采纳 TN-S 型保护方式,零线(N）与 PE 线严格分开，公变采纳 TN—C-S(电源进线开关前 PEN 线必须重复接地）所有带电设备的金属外壳与 PE 线须可靠连接，消防报警、弱电机房、电梯机房的保护线采纳专用接地线由基础接地网引入,电气接地与防雷接地共用接地装置,接地电阻小于 1Ω，接地装置采纳基础主钢筋环行焊接而成。本工程采纳联合接地，接地装置与防雷装置公用,接闪器采纳屋顶明敷避雷带,引下线利用柱内二根大于 Φ16 主钢筋对焊接而成,并设置测试点，所有突出屋面的金属物体应与屋面避雷带可靠焊接。金属管道及...
