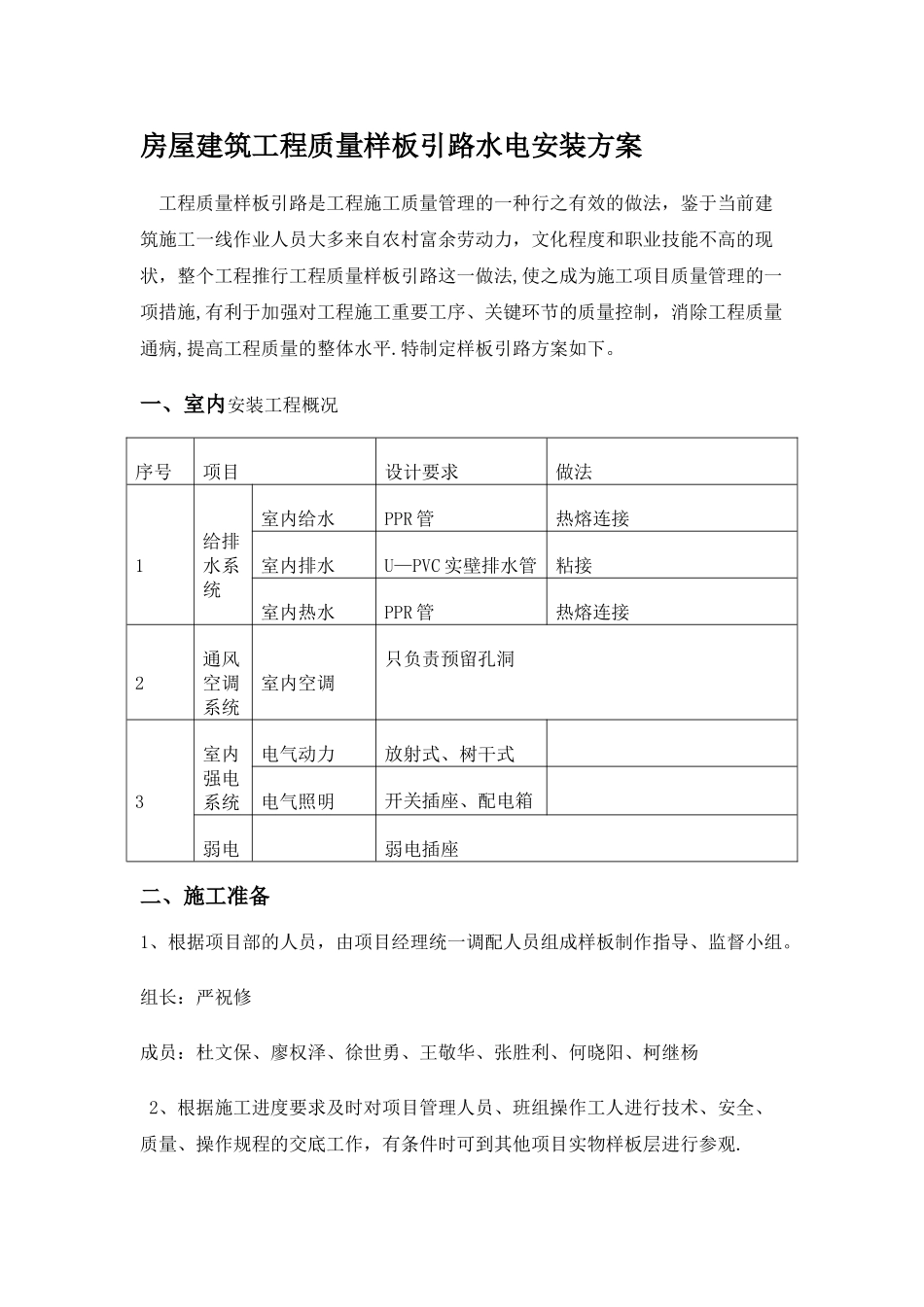

房屋建筑工程质量样板引路水电安装方案 工程质量样板引路是工程施工质量管理的一种行之有效的做法，鉴于当前建筑施工一线作业人员大多来自农村富余劳动力，文化程度和职业技能不高的现状，整个工程推行工程质量样板引路这一做法,使之成为施工项目质量管理的一项措施,有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病,提高工程质量的整体水平.特制定样板引路方案如下。一、室内安装工程概况序号项目设计要求做法1给排水系统室内给水PPR 管热熔连接室内排水U—PVC 实壁排水管粘接室内热水PPR 管热熔连接2通风空调系统室内空调只负责预留孔洞3室内强电系统电气动力放射式、树干式电气照明开关插座、配电箱弱电弱电插座二、施工准备1、根据项目部的人员，由项目经理统一调配人员组成样板制作指导、监督小组。组长：严祝修成员：杜文保、廖权泽、徐世勇、王敬华、张胜利、何晓阳、柯继杨 2、根据施工进度要求及时对项目管理人员、班组操作工人进行技术、安全、质量、操作规程的交底工作，有条件时可到其他项目实物样板层进行参观.3、及时进行分部工程的隐蔽验收工作，以便组织实物样板的施工.4、按进度将各施工材料分批进场,并进行相关见证送检工作，确保施工材料符合设计、施工要求.5、本工程拟定，样板间均设在 9 号地块 17 栋 10 层 B 户型及 19 栋 10 层 C 户型。本工程主要工程质量样板为：室内给水工程、室内排水安装，室内电气照明安装,室内空调孔洞预留工程.三、分部分项工程实物样板施工1。给排水工程 1。1 样板层选定及施工前要求1。1。1 在 9 号地 17 栋 10 层和 19 栋 10 层的样板层墙体砌筑完成后,实施给排水安装样板层施工。1。1。2 现场工长对水电安装工人进行安全、技术和施工现场文明施工的交底。1。1。3 在实施部位墙体上弹好 1m 水平标高线,在地面上根据房间垂直控制轴线定出墙面抹灰层总厚度.1.1。4 根据安装施工图，按标高线在墙上放出户内管线走向位置线，检查复核,无误后报监理、甲方专业人员验收。1。2 样板层穿楼板管道套管安装 1。2。1 穿楼板套管做法本样板工程穿楼板套管有防水要求，其套管材质为焊接钢管并按防水套管制作安装，见下图；套管尺寸均比管道尺寸大两档。1。2。2 穿楼板套管安装要求1.2。2。1 套管制作应无毛刺，下料长度误差不得超过 5mm，两端截面应垂直于管身；1.2。2．2 预埋或安装时必须实地放出套管的准确位置，然后固定套管,确保套管...
