水电站压力管道

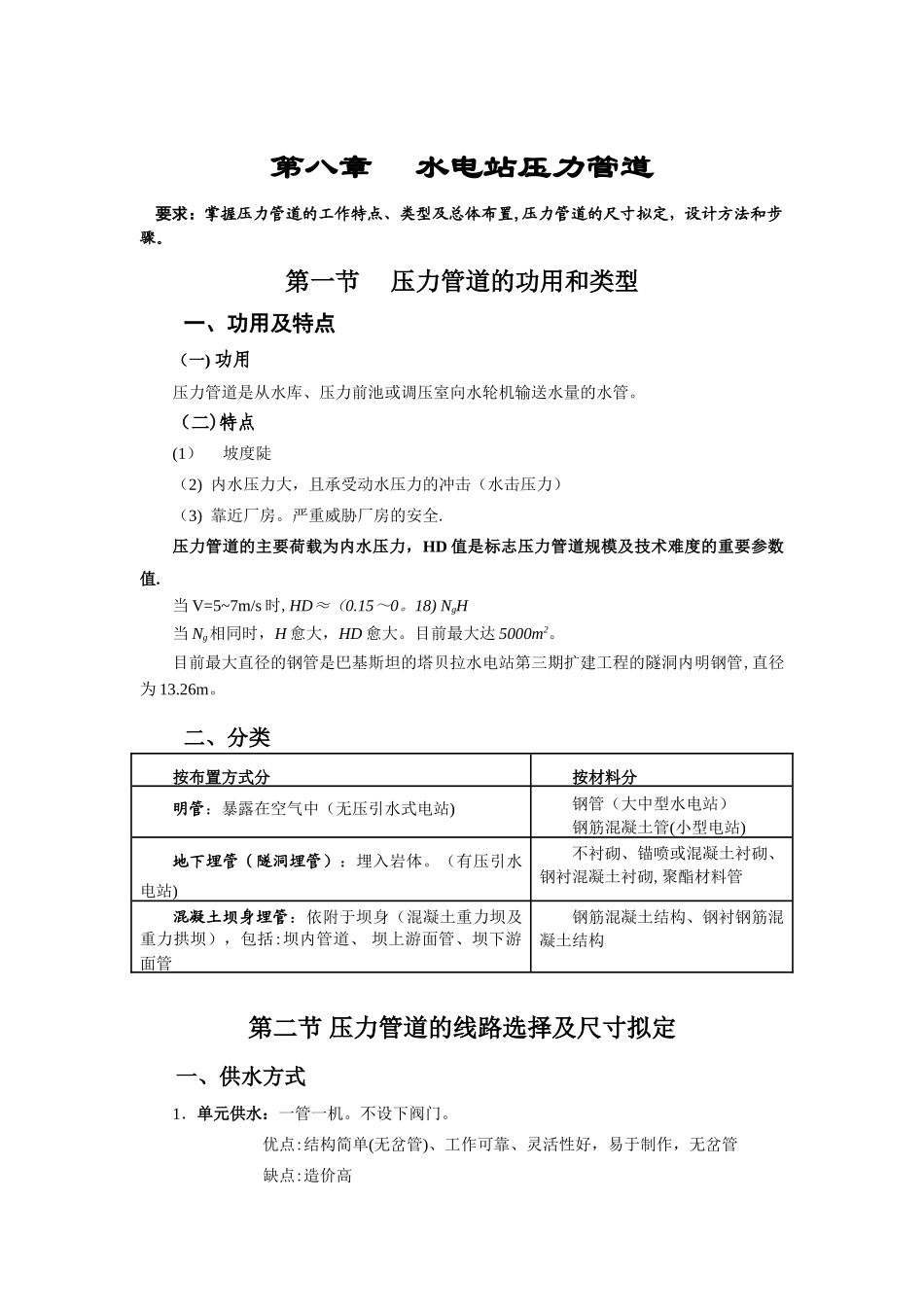

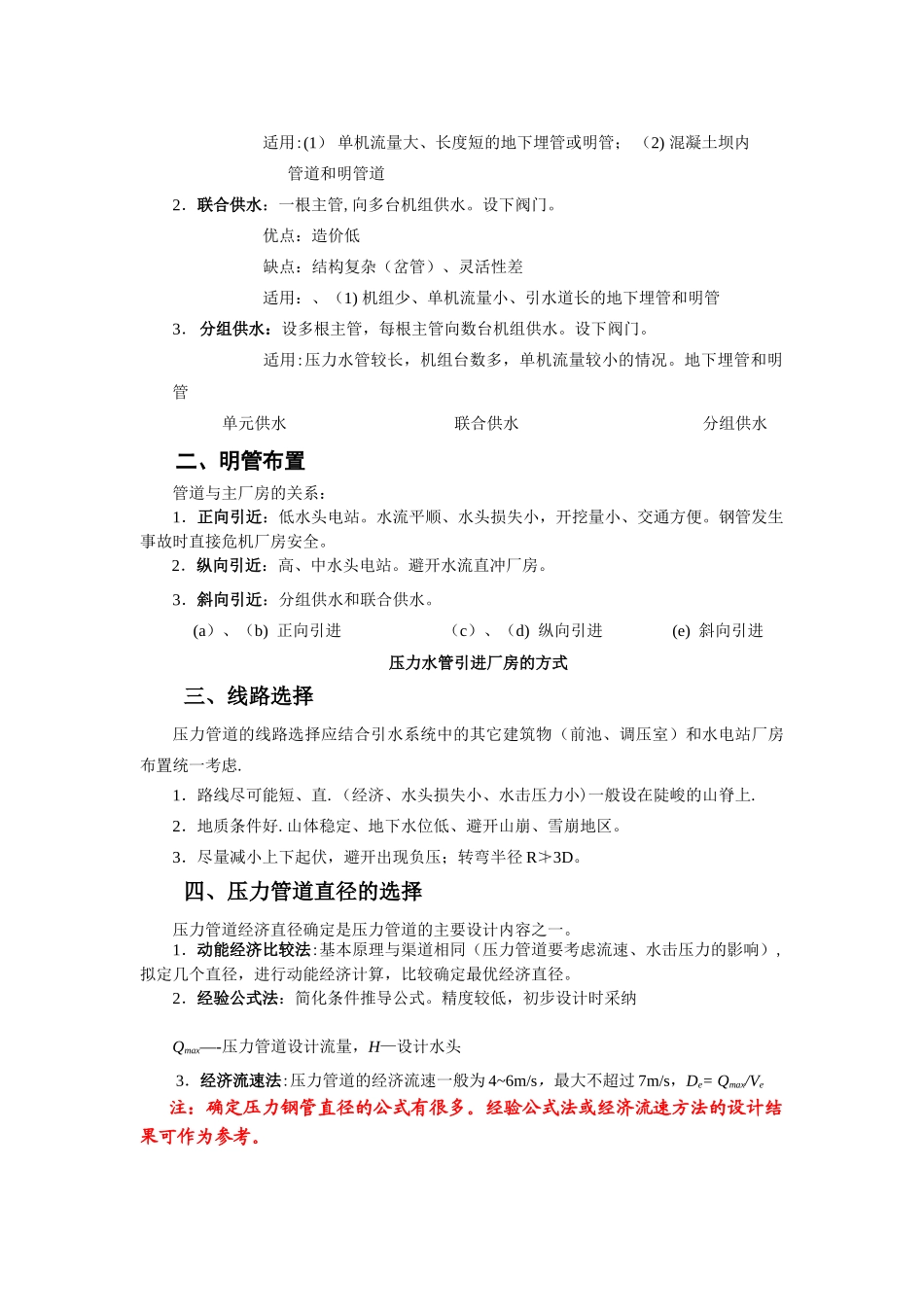

第八章 水电站压力管道 要求：掌握压力管道的工作特点、类型及总体布置,压力管道的尺寸拟定，设计方法和步骤。第一节 压力管道的功用和类型一、功用及特点（一) 功用压力管道是从水库、压力前池或调压室向水轮机输送水量的水管。（二)特点(1） 坡度陡（2) 内水压力大，且承受动水压力的冲击（水击压力）（3) 靠近厂房。严重威胁厂房的安全.压力管道的主要荷载为内水压力，HD 值是标志压力管道规模及技术难度的重要参数值.当 V=5~7m/s 时,HD≈（0.15～0。18) NgH 当 Ng相同时，H 愈大，HD 愈大。目前最大达 5000m2。目前最大直径的钢管是巴基斯坦的塔贝拉水电站第三期扩建工程的隧洞内明钢管,直径为 13.26m。二、分类按布置方式分按材料分明管：暴露在空气中（无压引水式电站)钢管（大中型水电站）钢筋混凝土管(小型电站)地下埋管（隧洞埋管）：埋入岩体。（有压引水电站)不衬砌、锚喷或混凝土衬砌、钢衬混凝土衬砌,聚酯材料管混凝土坝身埋管：依附于坝身（混凝土重力坝及重力拱坝），包括:坝内管道、 坝上游面管、坝下游面管钢筋混凝土结构、钢衬钢筋混凝土结构 第二节 压力管道的线路选择及尺寸拟定一、供水方式1．单元供水：一管一机。不设下阀门。 优点:结构简单(无岔管)、工作可靠、灵活性好，易于制作，无岔管 缺点:造价高 适用:(1） 单机流量大、长度短的地下埋管或明管； （2) 混凝土坝内 管道和明管道2．联合供水：一根主管,向多台机组供水。设下阀门。 优点：造价低 缺点：结构复杂（岔管）、灵活性差 适用：、（1) 机组少、单机流量小、引水道长的地下埋管和明管3． 分组供水：设多根主管，每根主管向数台机组供水。设下阀门。 适用:压力水管较长，机组台数多，单机流量较小的情况。地下埋管和明管单元供水 联合供水 分组供水二、明管布置管道与主厂房的关系：1．正向引近：低水头电站。水流平顺、水头损失小，开挖量小、交通方便。钢管发生事故时直接危机厂房安全。2．纵向引近：高、中水头电站。避开水流直冲厂房。3．斜向引近：分组供水和联合供水。(a）、（b) 正向引进 （c）、（d) 纵向引进 (e) 斜向引进压力水管引进厂房的方式三、线路选择压力管道的线路选择应结合引水系统中的其它建筑物（前池、调压室）和水电站厂房布置统一考虑.1．路线尽可能短、直.（经济、水头损失小、水击压力小)一般设在陡峻的山脊上.2．地质条件好.山体稳定、地下水位低、避开山崩、雪崩地区。3．尽量减小上下...
