污水厂自控方案

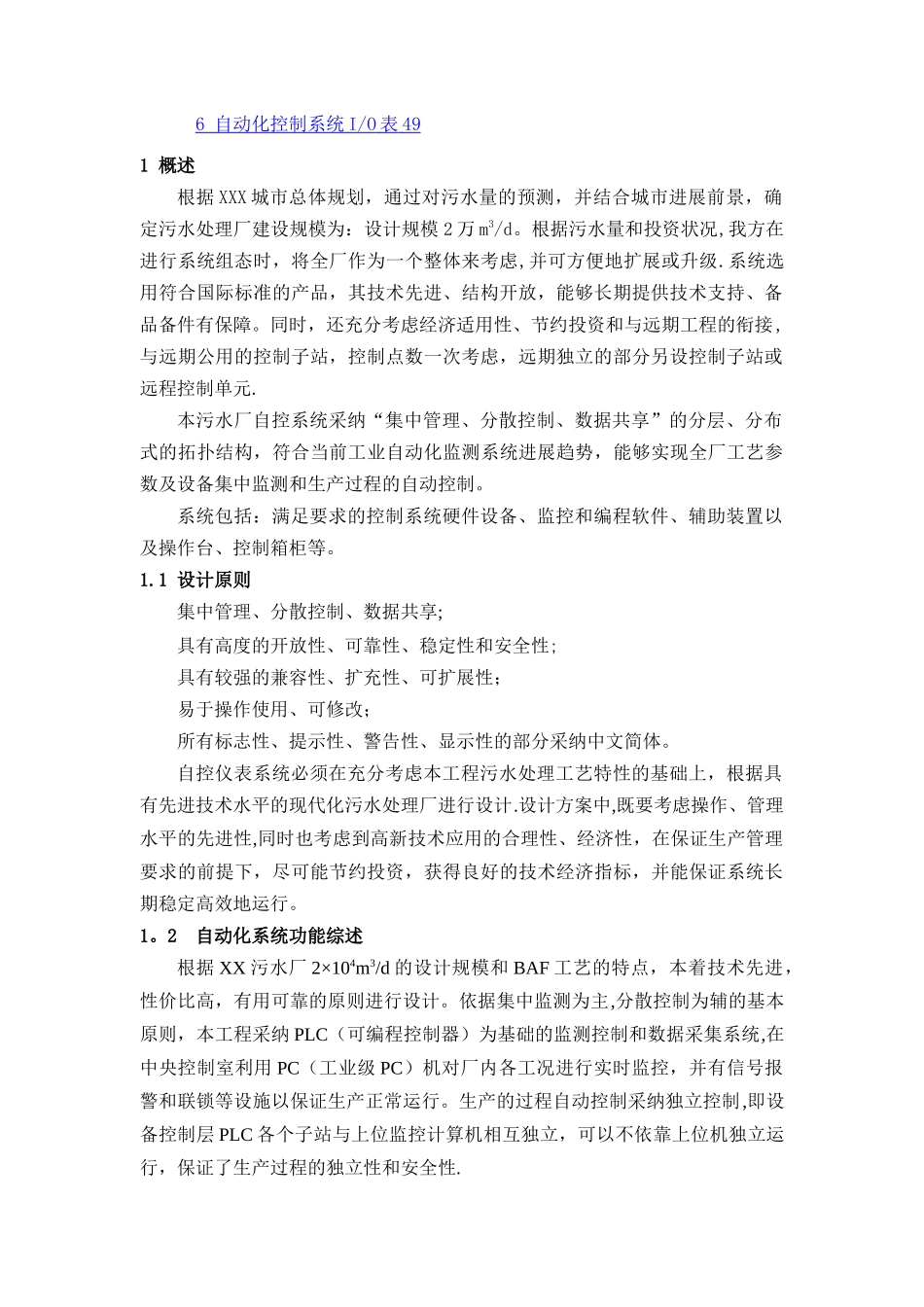

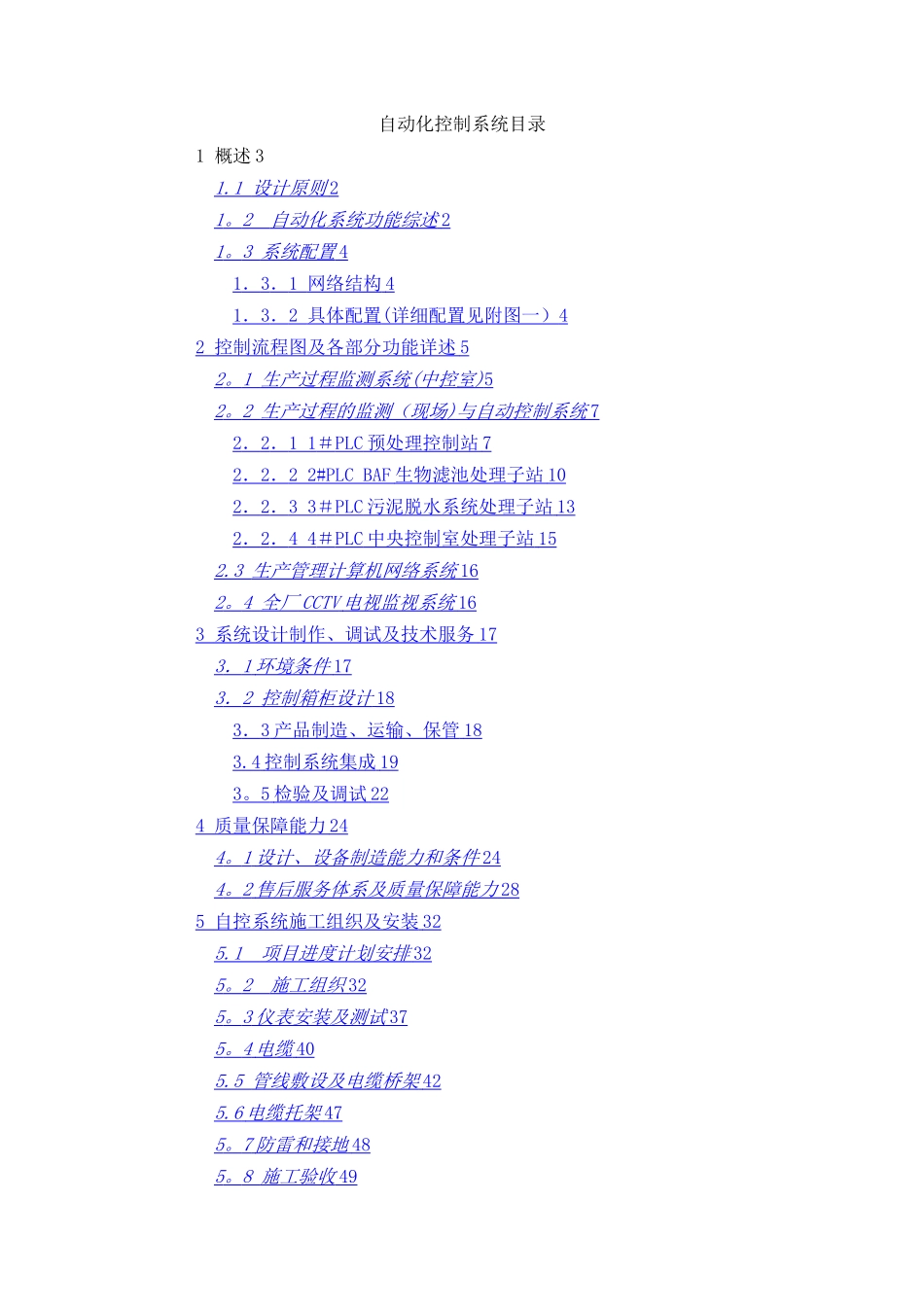

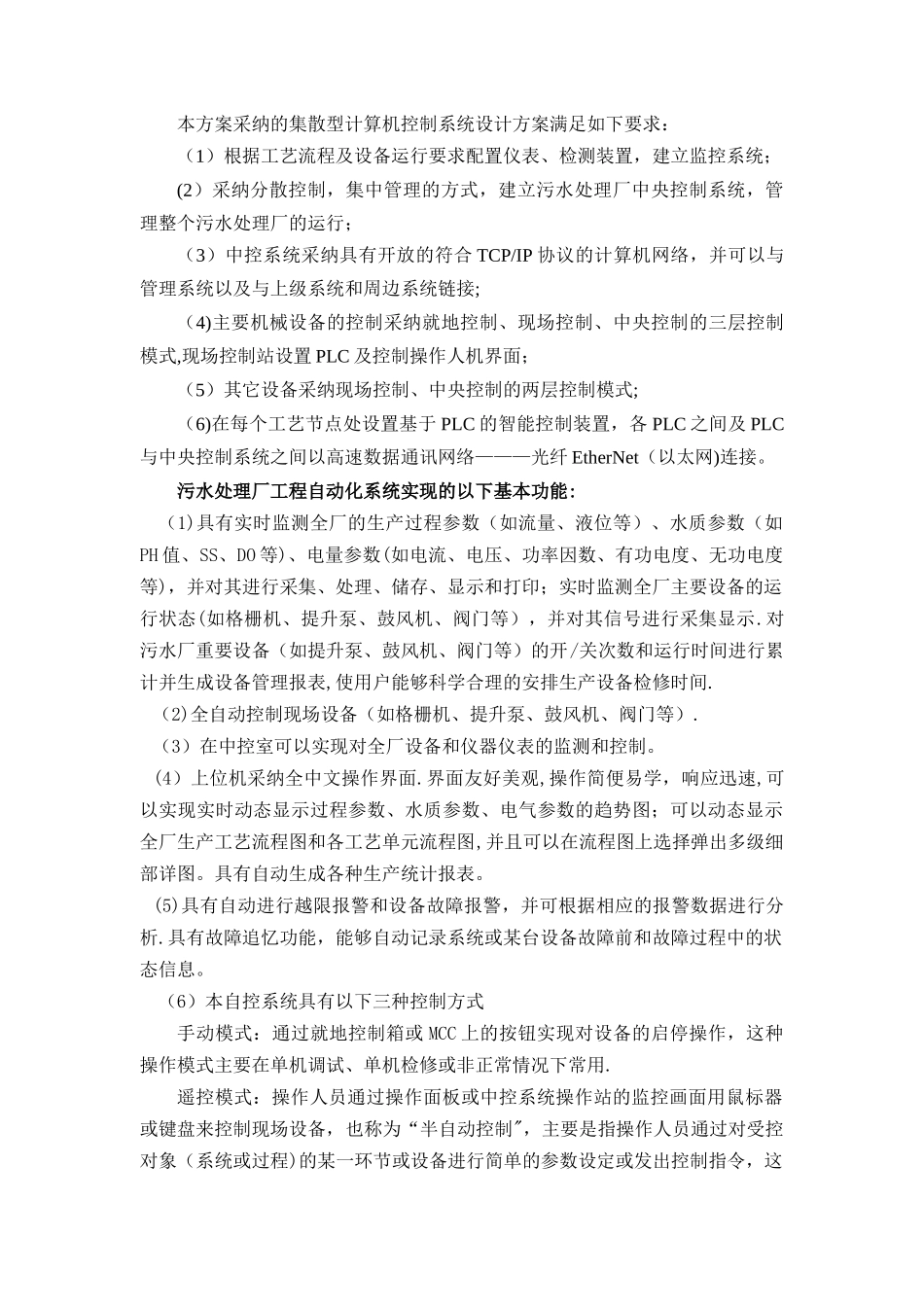

自动化控制系统目录1 概述 31.1 设计原则 2 1 。 2 自动化系统功能综述 2 1 。 3 系统配置 4 1 ． 3 ． 1 网络结构 4 1 ． 3 ． 2 具体配置 ( 详细配置见附图一） 4 2 控制流程图及各部分功能详述 5 2 。 1 生产过程监测系统 ( 中控室 ) 5 2 。 2 生产过程的监测（现场 ) 与自动控制系统 7 2 ． 2 ． 1 1 ＃ PLC 预处理控制站 7 2 ． 2 ． 2 2#PLC BAF 生物滤池处理子站 10 2 ． 2 ． 3 3 ＃ PLC 污泥脱水系统处理子 站 13 2 ． 2 ． 4 4 ＃ PLC 中央控制室处理子 站 15 2.3 生产管理计算机网络系统 16 2 。 4 全厂 CCTV 电视监视系统 16 3 系统设计制作、调试及技术服务 17 3 ． 1 环境条件 17 3 ． 2 控制箱柜设计 18 3 ． 3 产品制造、运输、保管 18 3.4 控制 系统集成 19 3 。 5 检验及调试 22 4 质量保障能力 24 4 。 1 设计、设备制造能力和条件 24 4 。 2 售后服务体系及质量保障能力 28 5 自控系统施工组织及安装 32 5.1 项目进度计划安排 32 5 。 2 施工组织 32 5 。 3 仪表安装及测试 37 5 。 4 电缆 40 5.5 管线敷设及电缆桥架 42 5.6 电缆托架 47 5 。 7 防雷和接地 48 5 。 8 施工验收 49 6 自动化控制系统 I/O 表 49 1 概述根据 XXX 城市总体规划，通过对污水量的预测，并结合城市进展前景，确定污水处理厂建设规模为：设计规模 2 万 m3/d。根据污水量和投资状况,我方在进行系统组态时，将全厂作为一个整体来考虑,并可方便地扩展或升级.系统选用符合国际标准的产品，其技术先进、结构开放，能够长期提供技术支持、备品备件有保障。同时，还充分考虑经济适用性、节约投资和与远期工程的衔接,与远期公用的控制子站，控制点数一次考虑，远期独立的部分另设控制子站或远程控制单元.本污水厂自控系统采纳“集中管理、分散控制、数据共享”的分层、分布式的拓扑结构，符合当前工业自动化监测系统进展趋势，能够实现全厂工艺参数及设备集中监测和生产过程的自动控制。系统包括：满足要求的控制系统硬件设备、监控和编程软件、辅助装置以及操作台、控制箱柜等。1.1 设计原则集中管理、分散控制、数据共享;具有高度的开放性、可靠性、稳定性和安全性;具有较强的兼容性、扩充性、可扩展性；易于操作使用、可修改；所有标志性、提示性、警告...
