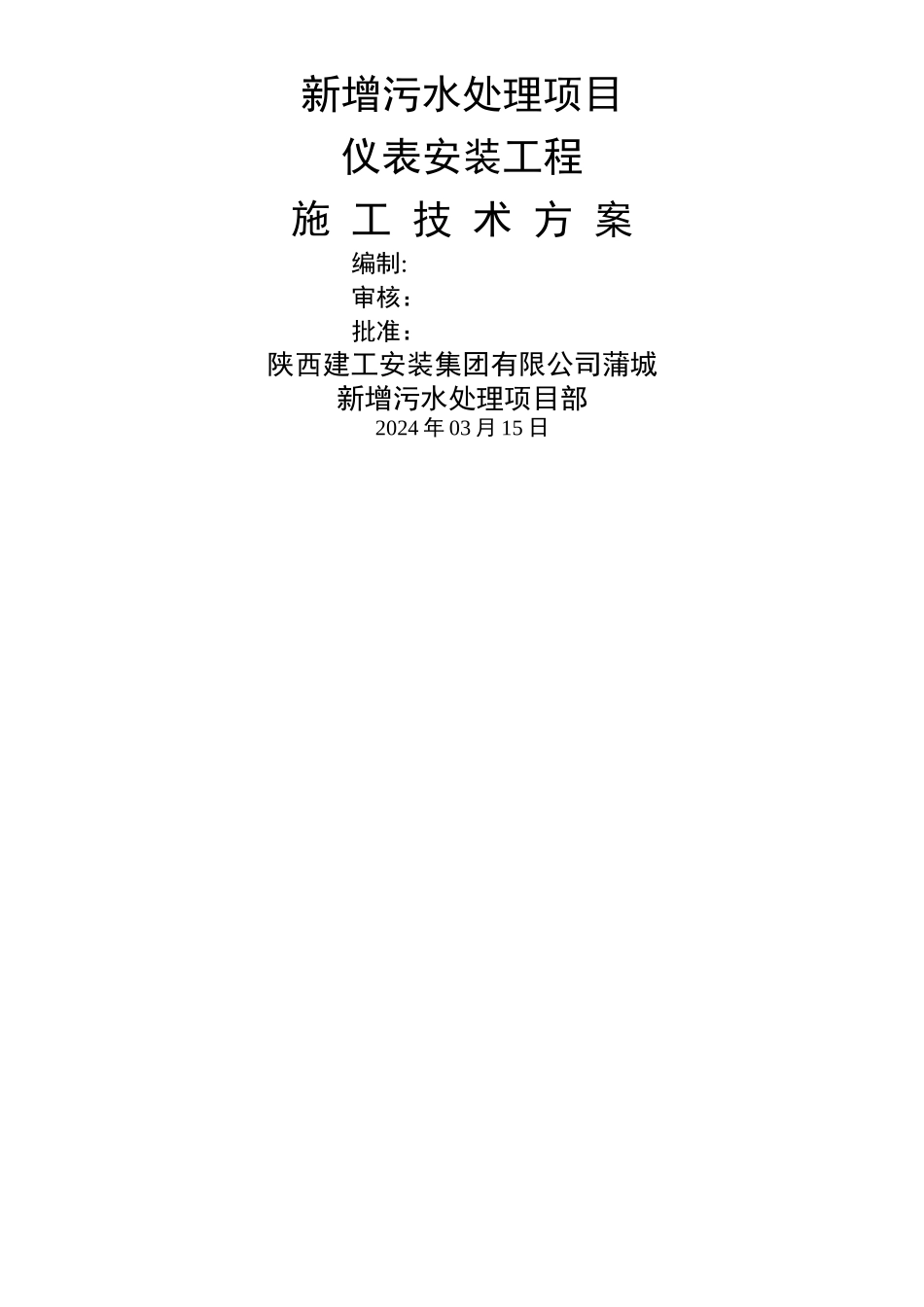

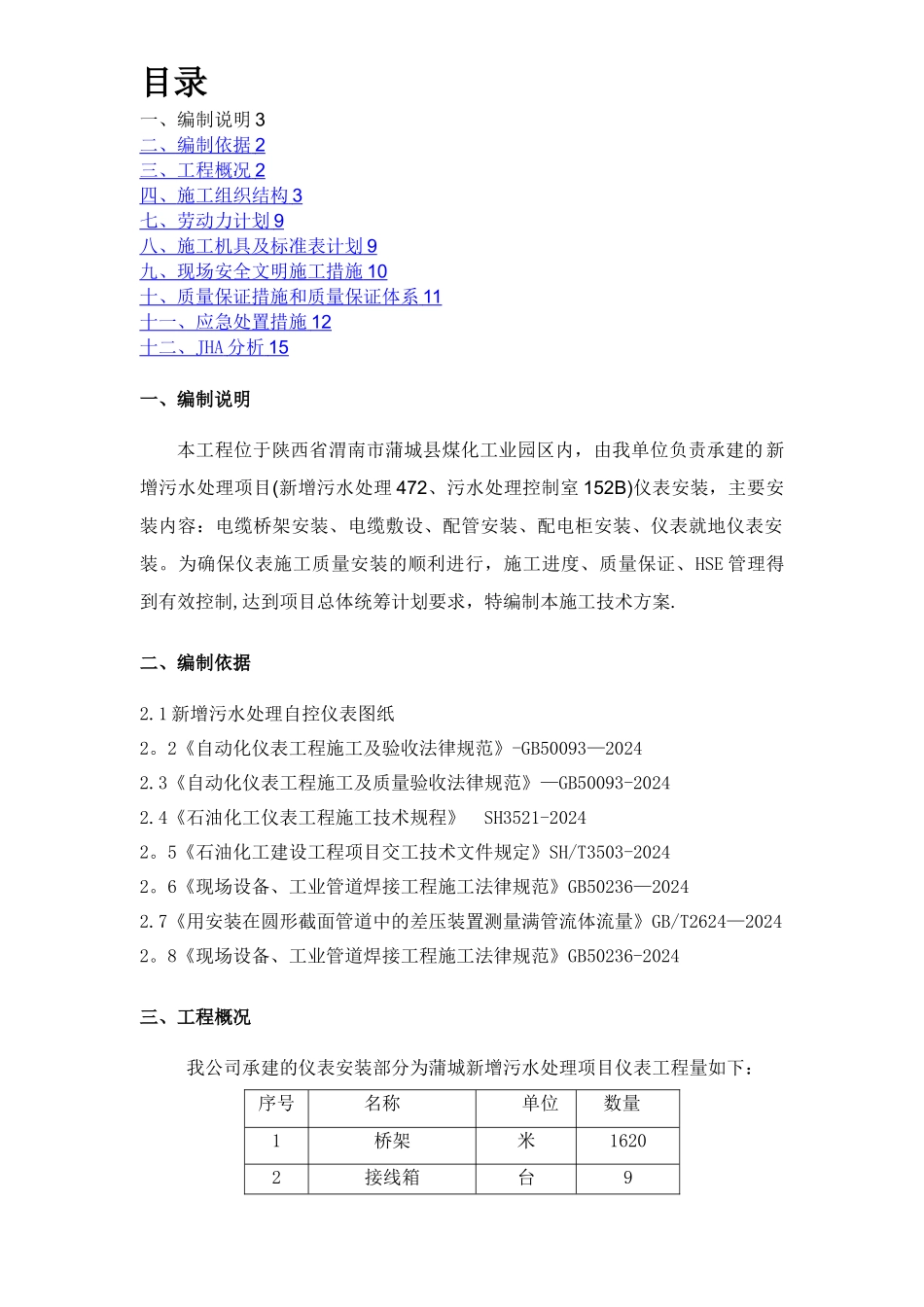

新增污水处理项目仪表安装工程施 工 技 术 方 案编制:审核：批准： 陕西建工安装集团有限公司蒲城新增污水处理项目部2024 年 03 月 15 日目录一、编制说明 3二、编制依据 2 三、工程概况 2 四、 施工组织结构 3 七、劳动力计划 9 八、施工机具及标准表计划 9 九、现场安全文明施工措施 10 十、质量保证措施和质量保证体系 11 十一、应急处置措施 12 十二、 JHA 分析 15 一、编制说明本工程位于陕西省渭南市蒲城县煤化工业园区内，由我单位负责承建的 新增污水处理项目(新增污水处理 472、污水处理控制室 152B)仪表安装，主要安装内容：电缆桥架安装、电缆敷设、配管安装、配电柜安装、仪表就地仪表安装。为确保仪表施工质量安装的顺利进行，施工进度、质量保证、HSE 管理得到有效控制,达到项目总体统筹计划要求，特编制本施工技术方案.二、编制依据2.1 新增污水处理自控仪表图纸2。2《自动化仪表工程施工及验收法律规范》-GB50093—20242.3《自动化仪表工程施工及质量验收法律规范》—GB50093-20242.4《石油化工仪表工程施工技术规程》 SH3521-20242。5《石油化工建设工程项目交工技术文件规定》SH/T3503-20242。6《现场设备、工业管道焊接工程施工法律规范》GB50236—20242.7《用安装在圆形截面管道中的差压装置测量满管流体流量》GB/T2624—20242。8《现场设备、工业管道焊接工程施工法律规范》GB50236-2024三、工程概况 我公司承建的仪表安装部分为蒲城新增污水处理项目仪表工程量如下：序号 名称单位 数量1桥架米16202接线箱台93温度计台104压力表块365一体温度变送器台26雷达液位计台67流量计台188电缆米720009 电动阀个6310气体检测器台511变送器台7312接地线米252013电缆保护管米400014调节阀台1四、施工组织结构五、施工准备5。1 施工前，必须准备如下技术文件:5。1.1 施工图和有关技术文件.5。1。2 施工方案或施工组织设计。 5.1.3 原材料、配件质量证明书。5.1。4 施工及验收法律规范。5。1.5 有关安全生产的文件.5。2 施工前，应组织相关单位和个人进行技术交底和图纸会审,以达到明确设计意图,澄清设计问题的目的,并明确与施工有关的专业工程相互配合的要求.5。3 组织对所有参加施工的人员进行技术、质量和安全交底。5。4 施工技术负责人，根据施工技术资料和现场实际条件，编制出施工技术方案。5。5 所有参加仪表施工的焊工，应按现行的《现场设备、工业管道焊接工程施工及验收...
