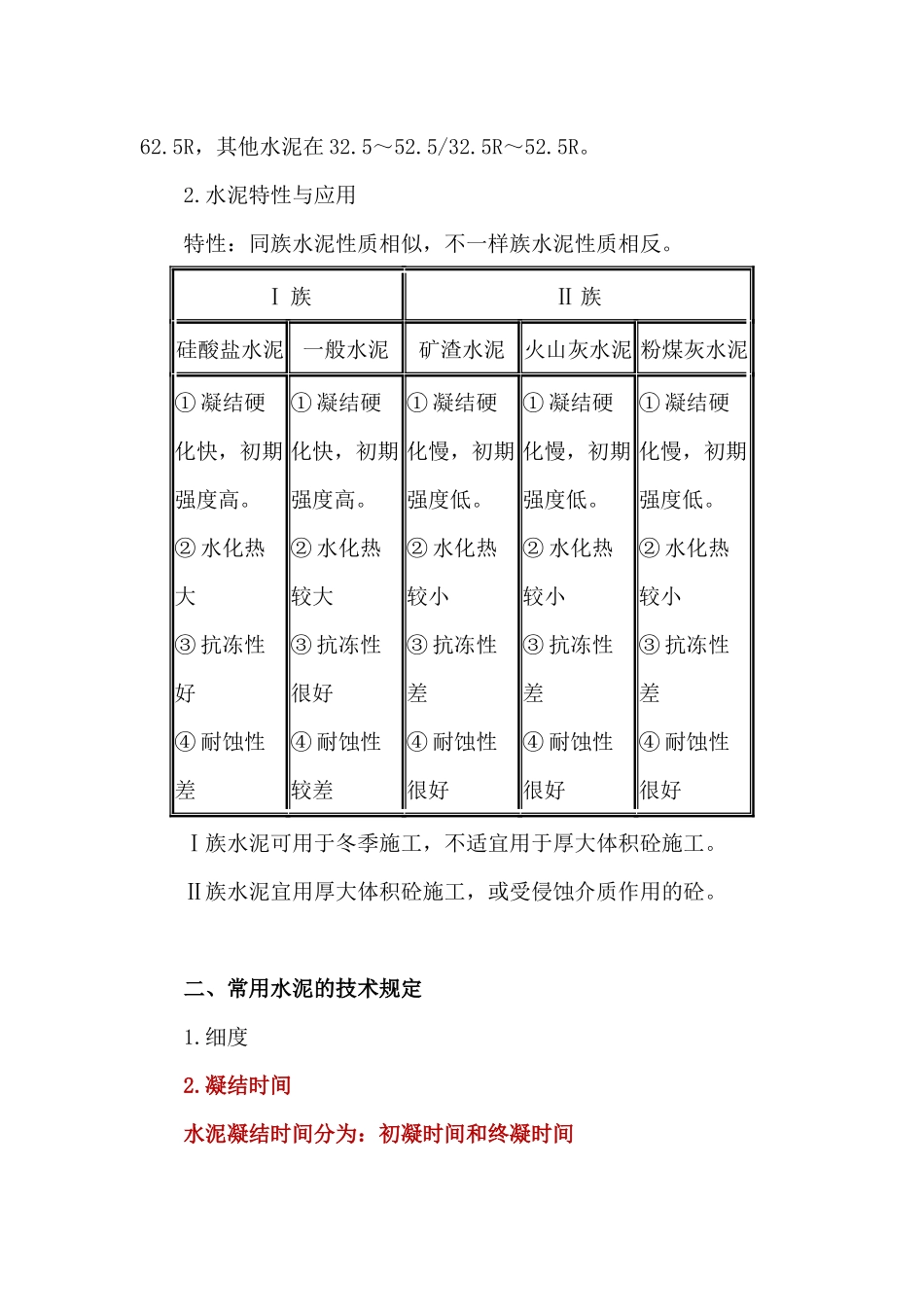

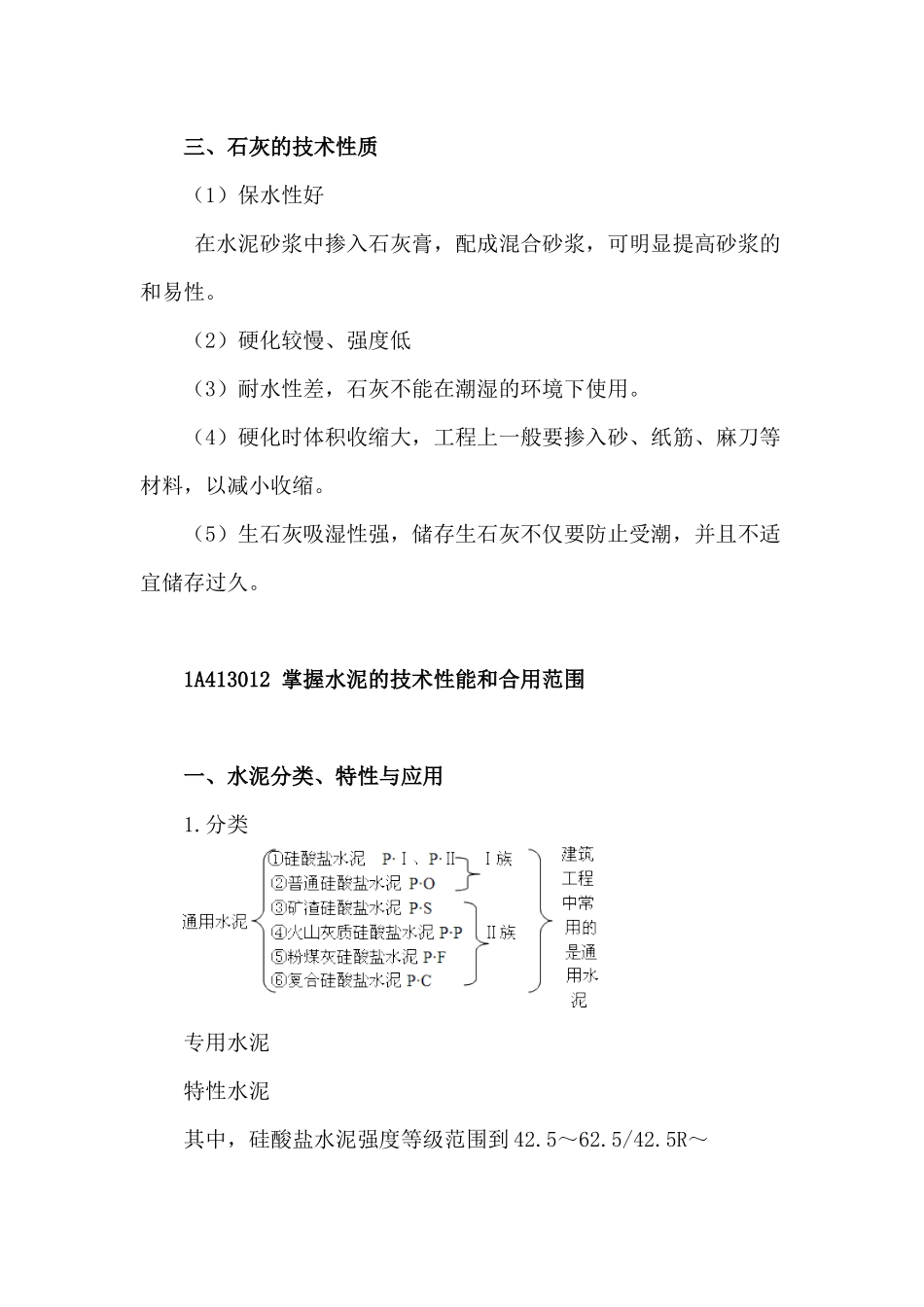

1A410000 建筑工程技术1A413000 建筑材料1A413010 常用建筑构造材料的技术性能与应用 1A413011 掌握石灰的性能与应用 一、胶凝材料 石灰属于气硬性无机胶凝材料。 二、石灰的生产与熟化、硬化 1.生产及分类 2.熟化 （1）生石灰（CaO）加水得到熟石灰（或称为消石灰）（Ca（OH）2）的过程称为熟化。 （2）石灰熟化时会放出大量热量，同步体积增大 1～2.5 倍。 （3）由块状生石灰熟化而成的石灰膏，一般应在储灰坑中的陈伏 2 周左右，陈伏期，表面覆盖一层水，以隔绝空气。 3.硬化 三、石灰的技术性质 （1）保水性好 在水泥砂浆中掺入石灰膏，配成混合砂浆，可明显提高砂浆的和易性。 （2）硬化较慢、强度低 （3）耐水性差，石灰不能在潮湿的环境下使用。 （4）硬化时体积收缩大，工程上一般要掺入砂、纸筋、麻刀等材料，以减小收缩。 （5）生石灰吸湿性强，储存生石灰不仅要防止受潮，并且不适宜储存过久。 1A413012 掌握水泥的技术性能和合用范围 一、水泥分类、特性与应用 1.分类 专用水泥 特性水泥 其中，硅酸盐水泥强度等级范围到 42.5～62.5/42.5R～62.5R，其他水泥在 32.5～52.5/32.5R～52.5R。 2.水泥特性与应用 特性：同族水泥性质相似，不一样族水泥性质相反。Ⅰ 族Ⅱ 族硅酸盐水泥一般水泥矿渣水泥火山灰水泥 粉煤灰水泥① 凝结硬化快，初期强度高。② 水化热大③ 抗冻性好④ 耐蚀性差① 凝结硬化快，初期强度高。② 水化热较大③ 抗冻性很好④ 耐蚀性较差① 凝结硬化慢，初期强度低。② 水化热较小③ 抗冻性差④ 耐蚀性很好① 凝结硬化慢，初期强度低。② 水化热较小③ 抗冻性差④ 耐蚀性很好① 凝结硬化慢，初期强度低。② 水化热较小③ 抗冻性差④ 耐蚀性很好 Ⅰ族水泥可用于冬季施工，不适宜用于厚大体积砼施工。 Ⅱ族水泥宜用厚大体积砼施工，或受侵蚀介质作用的砼。 二、常用水泥的技术规定 1.细度 2.凝结时间 水泥凝结时间分为：初凝时间和终凝时间 国标规定：初凝时间不得短于 45min 3.体积安定性 是指水泥在凝结硬化过程中，体积变化的均匀性。安定性不良会导致严重事故，施工中必须使用安全性合格水泥。 4.强度及强度等级 国标规定，采用胶砂法测定试件（水泥：原则砂按 1：3 混合）3 天和 28 天抗压强度和抗折强度，来确定水泥强度等级。例如32.5 或 32.5R、42.5 或 42.5R，R 表达早强型水泥。 5.碱含量 必须加以控制，否则会出现碱骨料...
