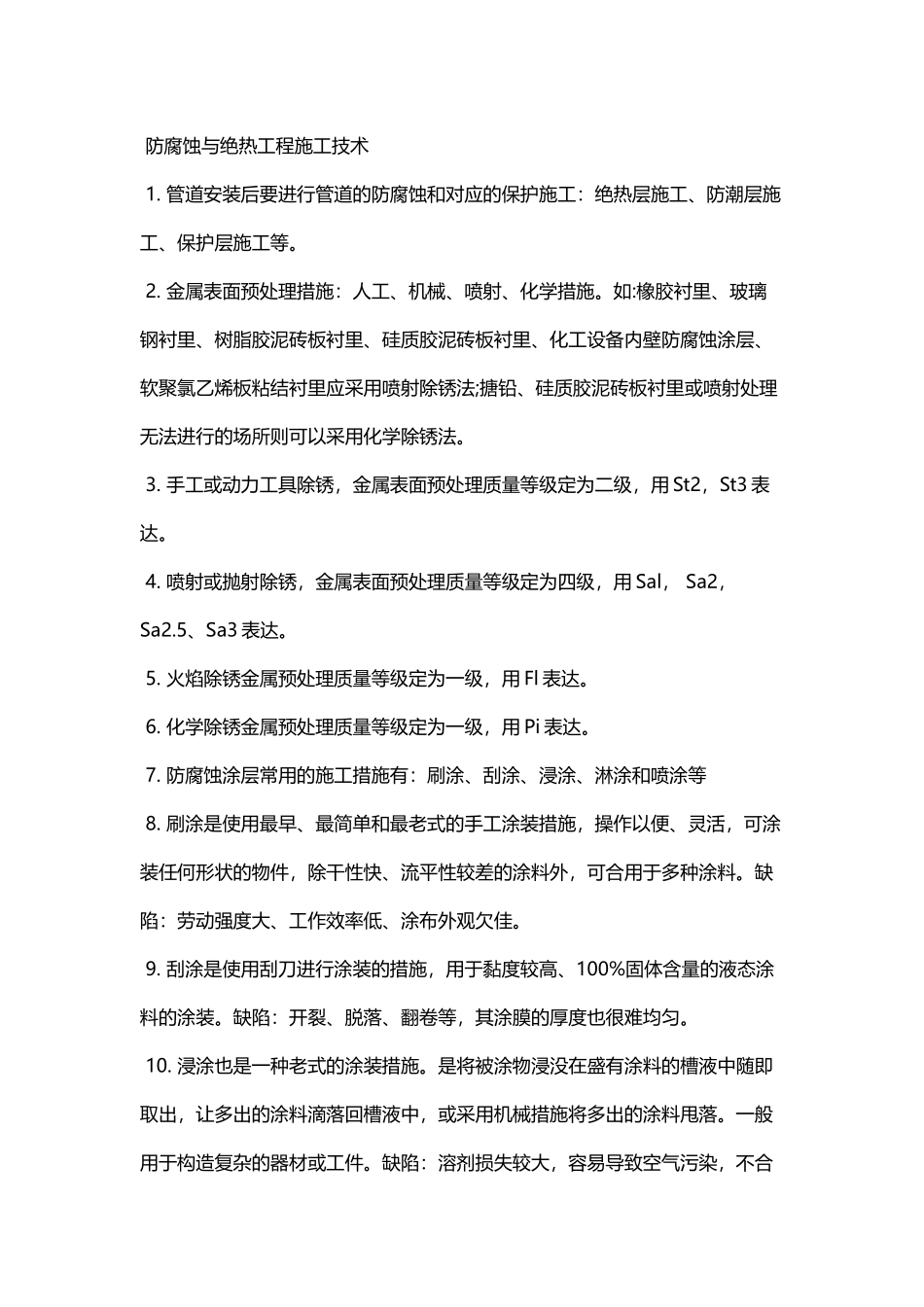

防腐蚀与绝热工程施工技术 1. 管道安装后要进行管道的防腐蚀和对应的保护施工：绝热层施工、防潮层施工、保护层施工等。 2. 金属表面预处理措施：人工、机械、喷射、化学措施。如:橡胶衬里、玻璃钢衬里、树脂胶泥砖板衬里、硅质胶泥砖板衬里、化工设备内壁防腐蚀涂层、软聚氯乙烯板粘结衬里应采用喷射除锈法;搪铅、硅质胶泥砖板衬里或喷射处理无法进行的场所则可以采用化学除锈法。 3. 手工或动力工具除锈，金属表面预处理质量等级定为二级，用 St2，St3 表达。 4. 喷射或抛射除锈，金属表面预处理质量等级定为四级，用 Sal， Sa2， Sa2.5、Sa3 表达。 5. 火焰除锈金属预处理质量等级定为一级，用 Fl 表达。 6. 化学除锈金属预处理质量等级定为一级，用 Pi 表达。 7. 防腐蚀涂层常用的施工措施有：刷涂、刮涂、浸涂、淋涂和喷涂等 8. 刷涂是使用最早、最简单和最老式的手工涂装措施，操作以便、灵活，可涂装任何形状的物件，除干性快、流平性较差的涂料外，可合用于多种涂料。缺陷：劳动强度大、工作效率低、涂布外观欠佳。 9. 刮涂是使用刮刀进行涂装的措施，用于黏度较高、100%固体含量的液态涂料的涂装。缺陷：开裂、脱落、翻卷等，其涂膜的厚度也很难均匀。 10. 浸涂也是一种老式的涂装措施。是将被涂物浸没在盛有涂料的槽液中随即取出，让多出的涂料滴落回槽液中，或采用机械措施将多出的涂料甩落。一般用于构造复杂的器材或工件。缺陷：溶剂损失较大，容易导致空气污染，不合用于挥发性涂料，且涂膜的厚度不易均匀。 11. 淋涂是将涂料从喷嘴喷淋至被涂物表面，涂料通过自上而下的流淌将被涂物表面完全覆盖后形成涂膜的涂装工艺工程。此法所用设备简单，比较容易实现机械化生产，操作简便、生产效率高。缺陷：涂膜不平整或覆盖不完整，涂膜厚度不易均匀，比浸涂的溶剂消耗量大，产生安全和污染问题。 12. 喷涂是运用压缩空气在喷枪嘴产生的负压将涂料容器中的涂料从涂料喷嘴喷出，并迅即进入高速的压缩空气流，使涂料液气相急剧扩散，被分散为雾状微粒射向被涂物，均匀涂布在表面。该法规定被喷涂的涂料黏度比较小，常在涂料中加人稀释剂。合用于多种涂料和多种被涂物，是使用最为广泛的涂装工艺。长处：涂膜厚度均匀、外观平整、生产效率高。缺陷：材料的损耗远不小于刷涂和淋涂等措施，且使用溶剂性涂料时会导致环境的污染。 13. 根据不一样的介质条件和设备及管道需求，可选用不一样的衬里材料，如聚...
