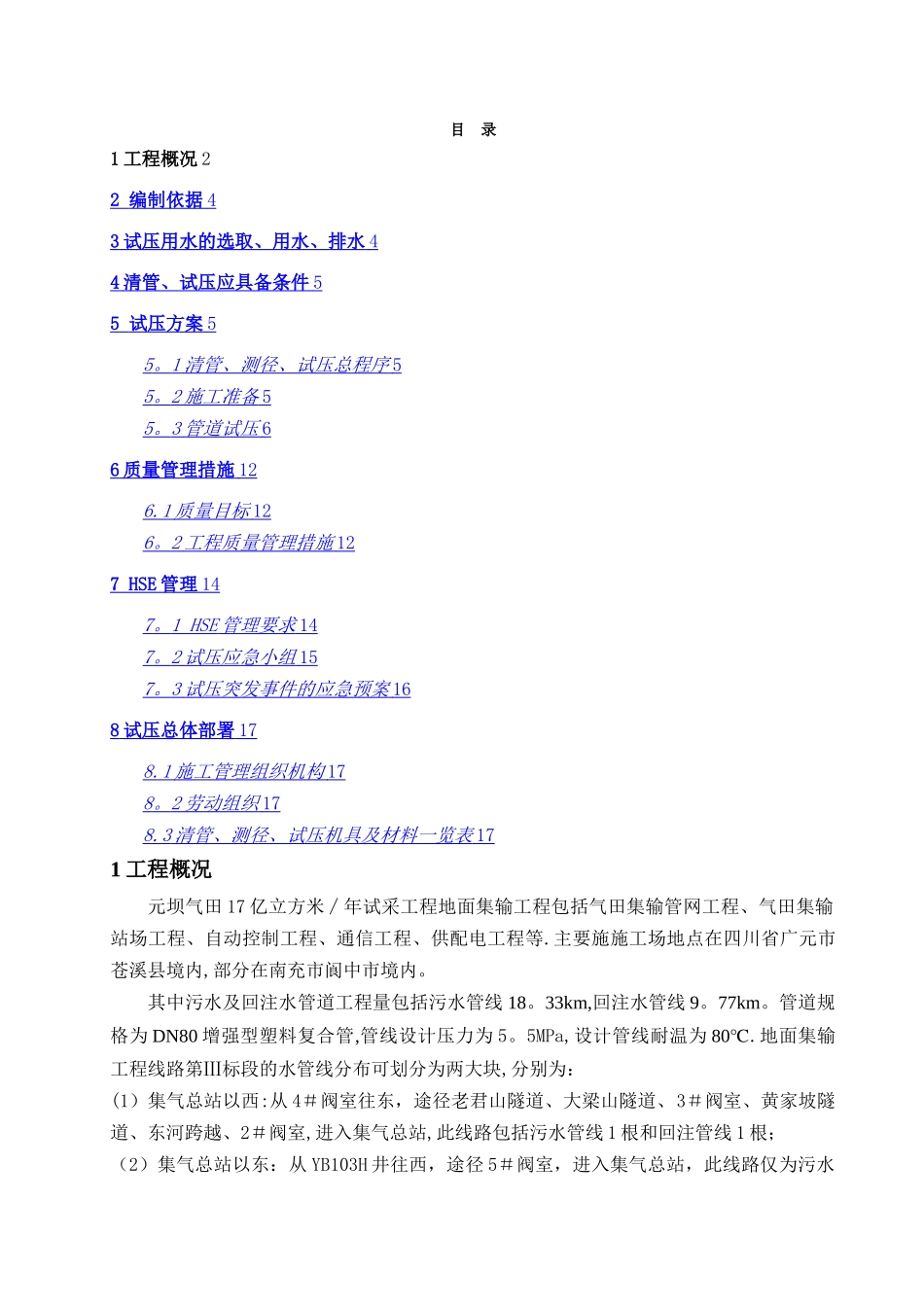

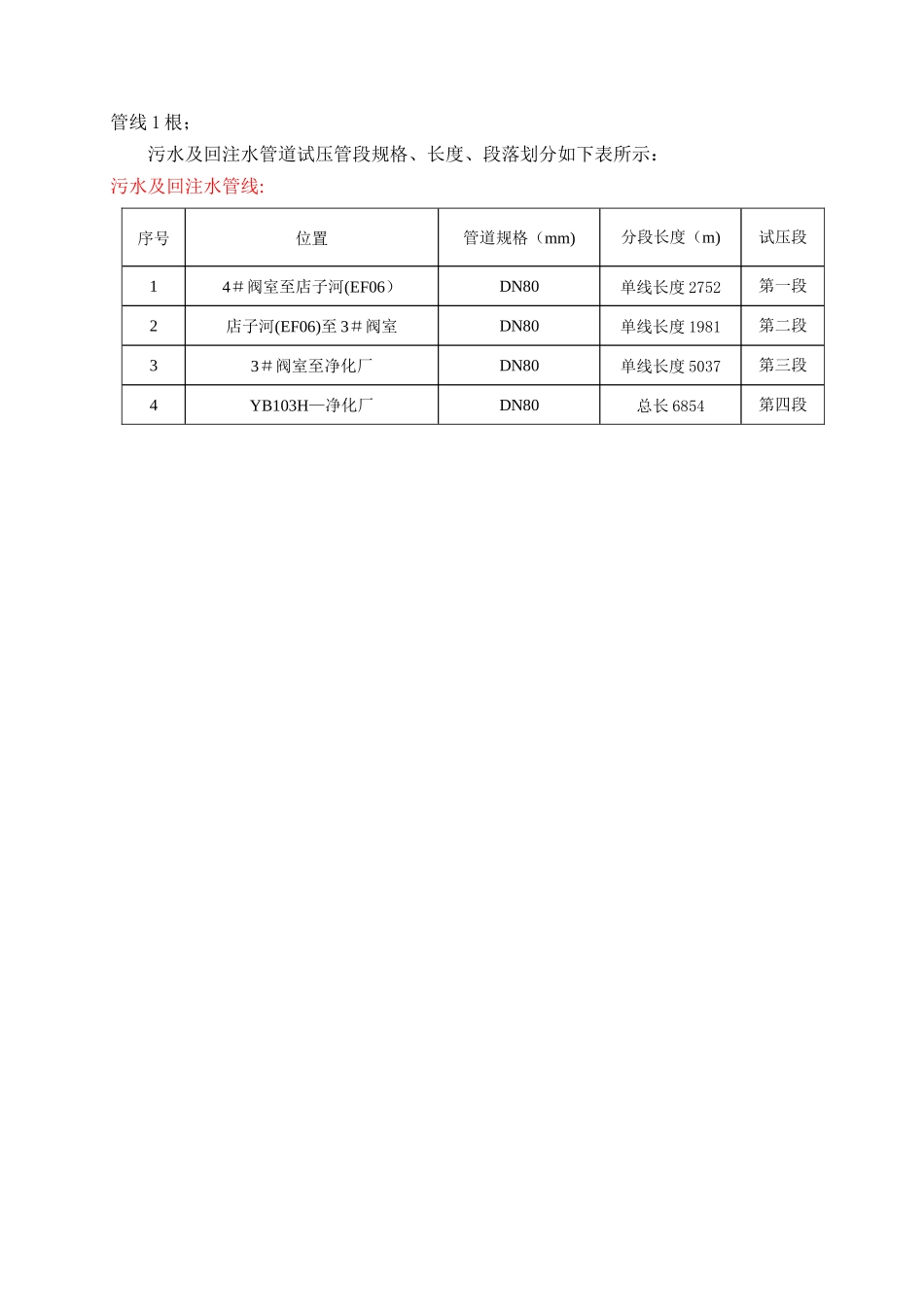

目 录1 工程概况 22 编制依据 4 3 试压用水的选取、用水、排水 4 4 清管、试压应具备条件 5 5 试压方案 5 5 。 1 清管、测径、试压总程序 5 5 。 2 施工准备 5 5 。 3 管道试压 6 6 质量管理措施 12 6.1 质量目标 12 6 。 2 工程质量管理措施 12 7 HSE 管理 14 7 。 1 HSE 管理要求 14 7 。 2 试压应急小组 15 7 。 3 试压突发事件的应急预案 16 8 试压总体部署 17 8.1 施工管理组织机构 17 8 。 2 劳动组织 17 8.3 清管、测径、试压机具及材料一览表 17 1 工程概况元坝气田 17 亿立方米∕年试采工程地面集输工程包括气田集输管网工程、气田集输站场工程、自动控制工程、通信工程、供配电工程等.主要施施工场地点在四川省广元市苍溪县境内,部分在南充市阆中市境内。其中污水及回注水管道工程量包括污水管线 18。33km,回注水管线 9。77km。管道规格为 DN80 增强型塑料复合管,管线设计压力为 5。5MPa,设计管线耐温为 80℃.地面集输工程线路第Ⅲ标段的水管线分布可划分为两大块,分别为:(1)集气总站以西:从 4#阀室往东,途径老君山隧道、大梁山隧道、3#阀室、黄家坡隧道、东河跨越、2#阀室,进入集气总站,此线路包括污水管线 1 根和回注管线 1 根;(2)集气总站以东:从 YB103H 井往西,途径 5#阀室,进入集气总站,此线路仅为污水管线 1 根;污水及回注水管道试压管段规格、长度、段落划分如下表所示:污水及回注水管线:序号位置管道规格(mm)分段长度(m)试压段14#阀室至店子河(EF06)DN80单线长度 2752第一段2店子河(EF06)至 3#阀室DN80单线长度 1981第二段33#阀室至净化厂DN80单线长度 5037第三段4YB103H—净化厂DN80总长 6854第四段2 编制依据2.1 元坝气田 17 亿方/年试采工程地面集输工程线路工程设计施工图纸;2.2 现场踏勘资料;2.3《高含硫化氢气田集输管道工程施工技术法律规范》SY/T 4119-2024; 2。4《油气长输管道工程施工及验收法律规范》GB50369-2024.3 试压用水的选取、用水、排水3.1 试压水源确定根据现场实际情况将店子河 EF06、3#阀室水传递、YB103H 鱼塘作为试压水源。3.2 试压水净化沉淀过滤池采纳普通红砖砌筑,M10 水泥砂浆抹面,抹面厚度≥3cm,沉淀池上部开孔并设置过滤网.过滤池具体尺寸、结构如下图中所示:3。3 试压用水要求试压用水在试压前七天在监理见证下进行取样,并填写见证取样记录送...
