汽提塔设备安装方案

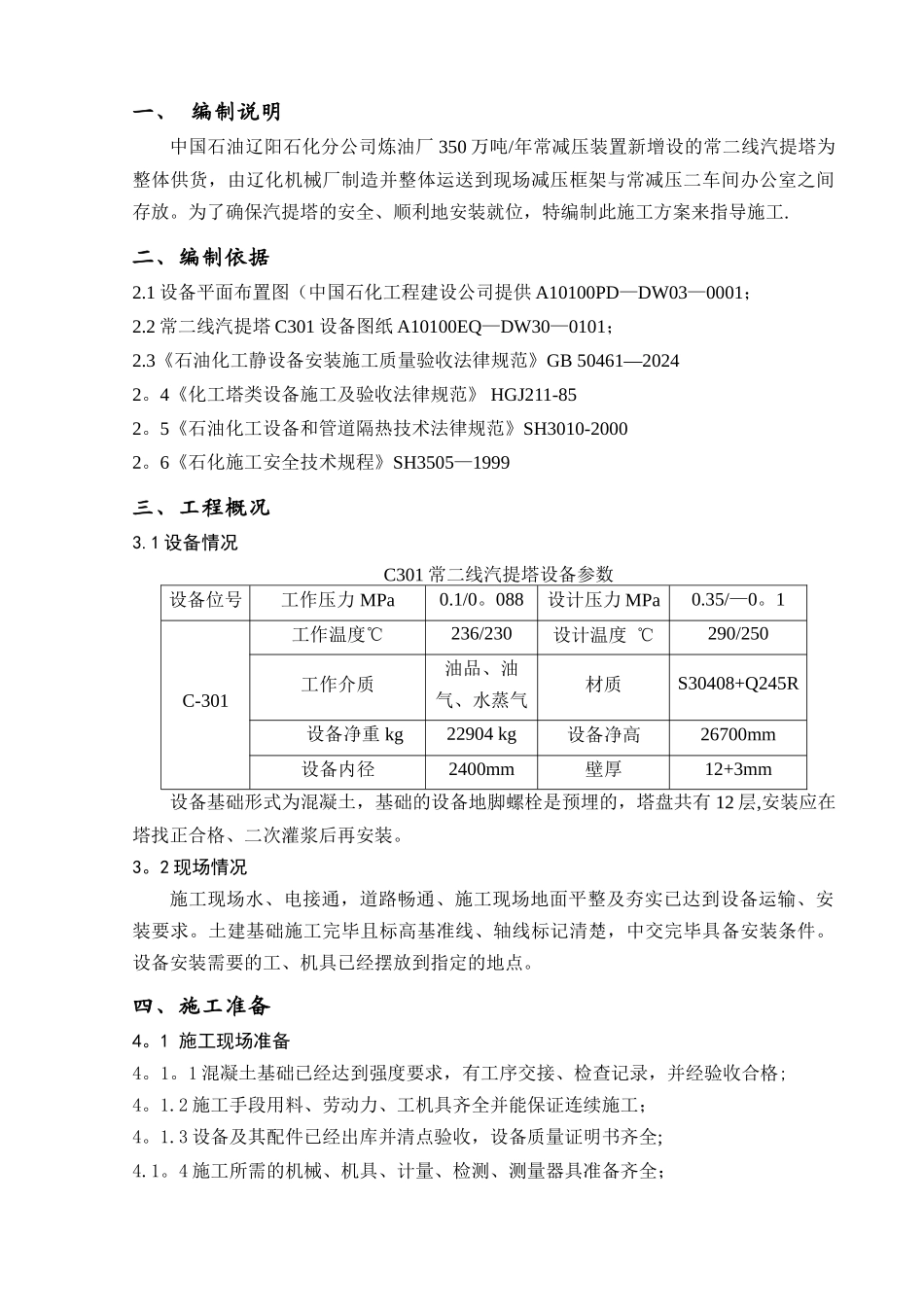

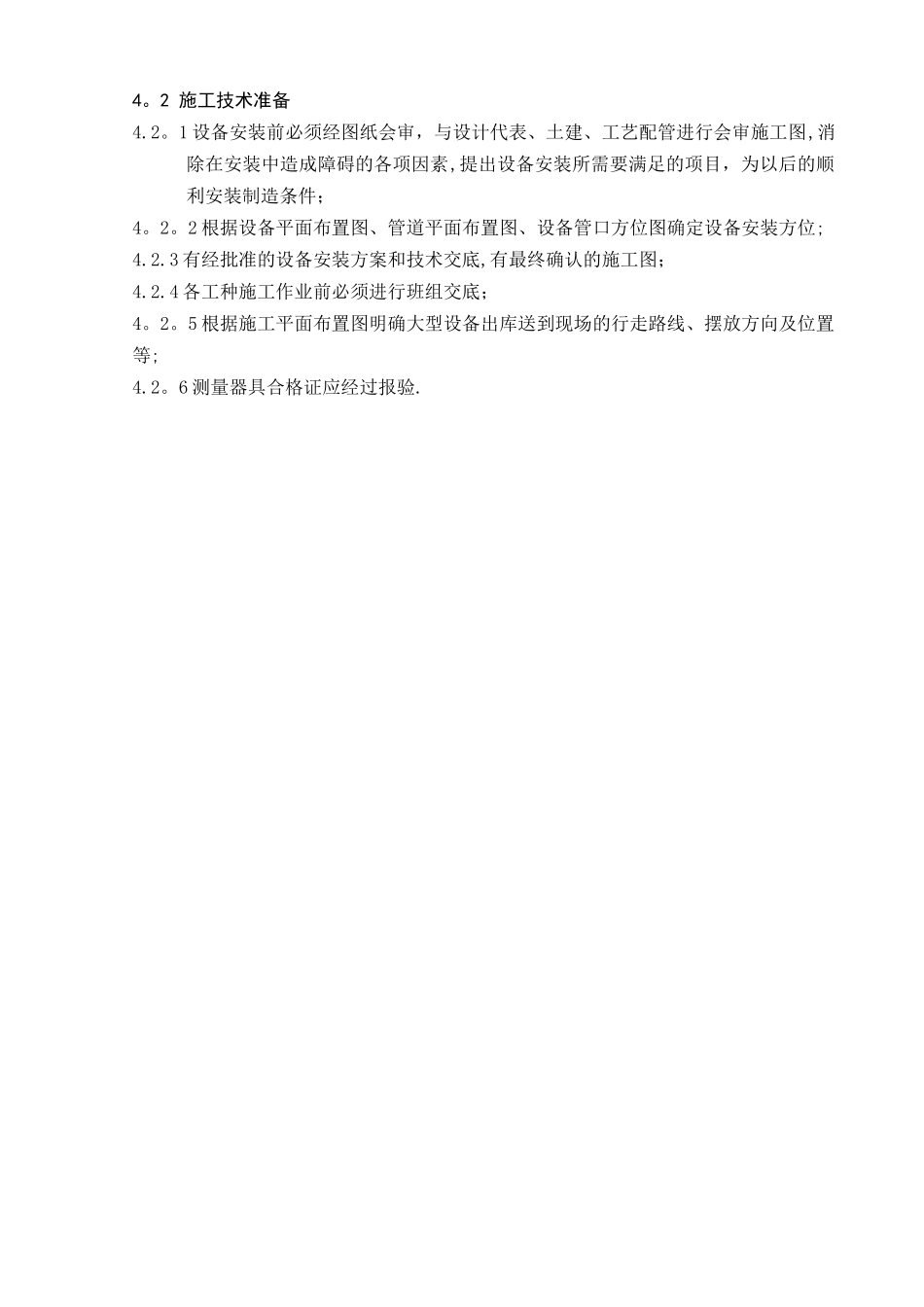

一、 编制说明中国石油辽阳石化分公司炼油厂 350 万吨/年常减压装置新增设的常二线汽提塔为整体供货，由辽化机械厂制造并整体运送到现场减压框架与常减压二车间办公室之间存放。为了确保汽提塔的安全、顺利地安装就位，特编制此施工方案来指导施工.二、编制依据2.1 设备平面布置图（中国石化工程建设公司提供 A10100PD—DW03—0001；2.2 常二线汽提塔 C301 设备图纸 A10100EQ—DW30—0101；2.3《石油化工静设备安装施工质量验收法律规范》GB 50461—20242。4《化工塔类设备施工及验收法律规范》 HGJ211-852。5《石油化工设备和管道隔热技术法律规范》SH3010-20002。6《石化施工安全技术规程》SH3505—1999三、工程概况3.1 设备情况C301 常二线汽提塔设备参数设备位号工作压力 MPa0.1/0。088设计压力 MPa0.35/—0。1C-301工作温度℃236/230设计温度 ℃290/250工作介质油品、油气、水蒸气材质S30408+Q245R设备净重 kg22904 kg设备净高26700mm设备内径2400mm壁厚12+3mm设备基础形式为混凝土，基础的设备地脚螺栓是预埋的，塔盘共有 12 层,安装应在塔找正合格、二次灌浆后再安装。3。2 现场情况施工现场水、电接通，道路畅通、施工现场地面平整及夯实已达到设备运输、安装要求。土建基础施工完毕且标高基准线、轴线标记清楚，中交完毕具备安装条件。设备安装需要的工、机具已经摆放到指定的地点。四、施工准备4。1 施工现场准备4。1。1 混凝土基础已经达到强度要求，有工序交接、检查记录，并经验收合格;4。1.2 施工手段用料、劳动力、工机具齐全并能保证连续施工；4。1.3 设备及其配件已经出库并清点验收，设备质量证明书齐全;4.1。4 施工所需的机械、机具、计量、检测、测量器具准备齐全； 4。2 施工技术准备4.2。1 设备安装前必须经图纸会审，与设计代表、土建、工艺配管进行会审施工图,消除在安装中造成障碍的各项因素,提出设备安装所需要满足的项目，为以后的顺利安装制造条件；4。2。2 根据设备平面布置图、管道平面布置图、设备管口方位图确定设备安装方位;4.2.3 有经批准的设备安装方案和技术交底,有最终确认的施工图；4.2.4 各工种施工作业前必须进行班组交底；4。2。5 根据施工平面布置图明确大型设备出库送到现场的行走路线、摆放方向及位置等;4.2。6 测量器具合格证应经过报验.五、 施工程序和方法5.1 施工程序.5.2 施工方法5。2。1 基础验收设备安装前，建设单位组织有关人员进行基础交接验收.土建...
