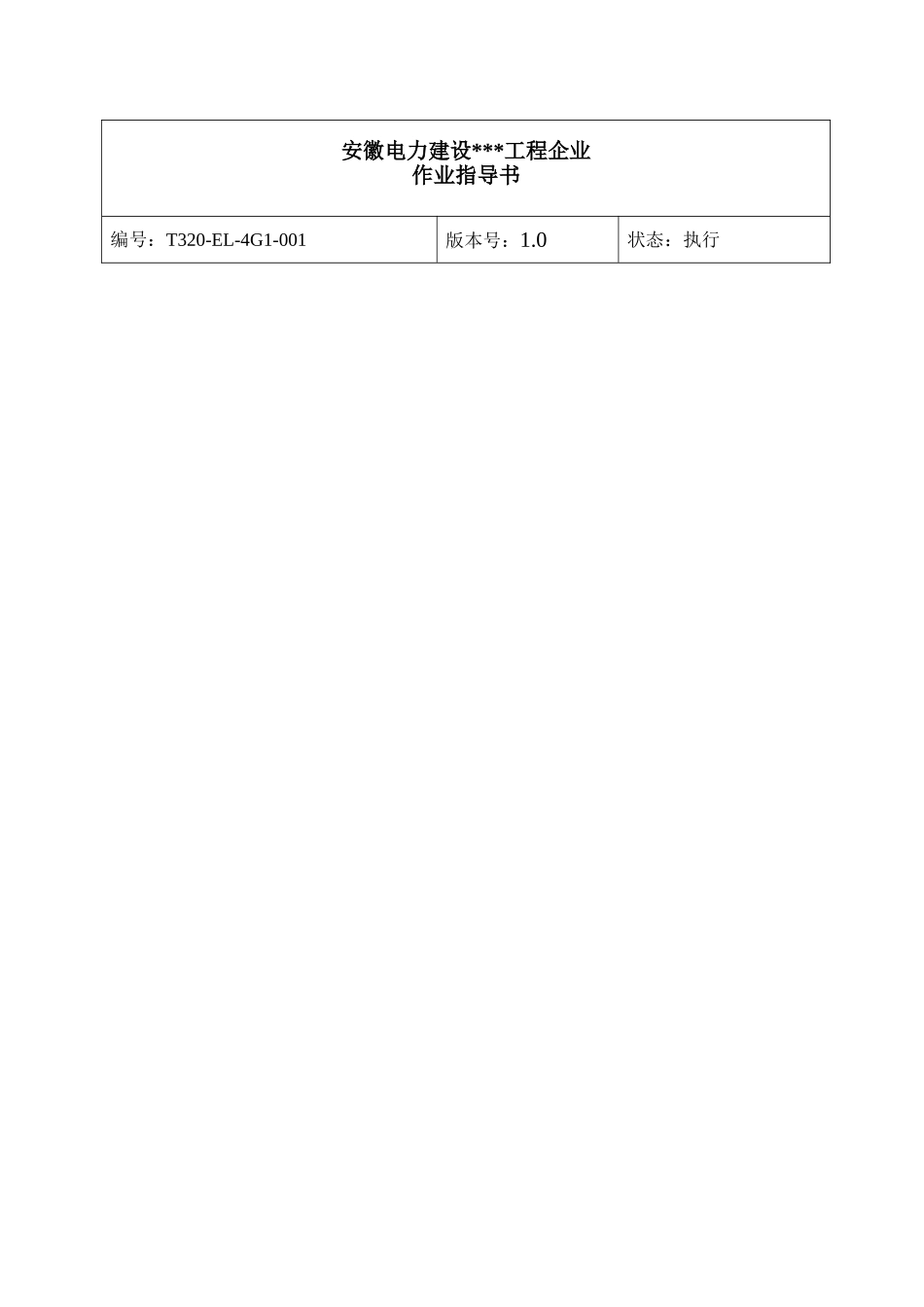

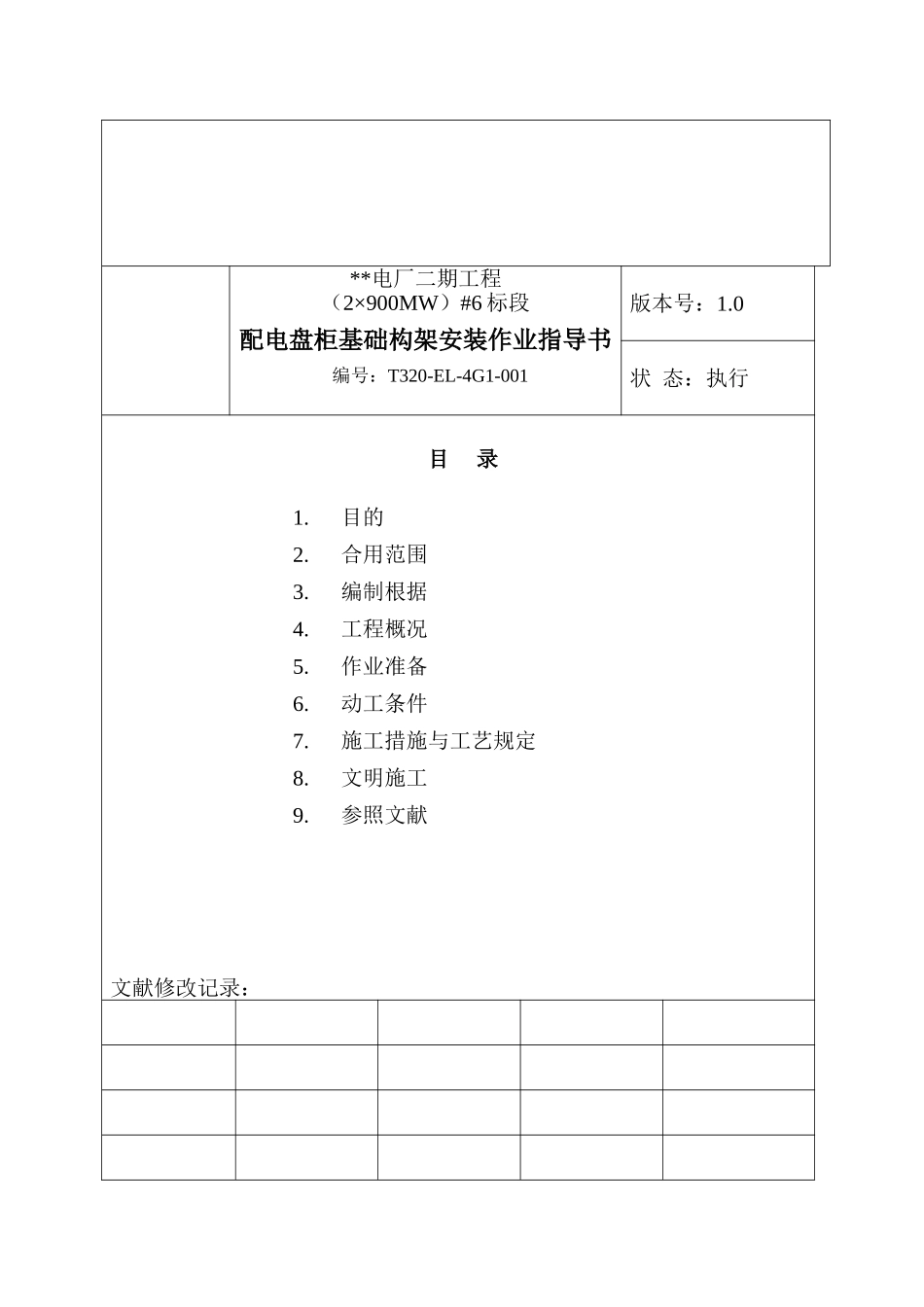

安徽电力建设***工程企业作业指导书编号：T320-EL-4G1-001版本号：1.0状态：执行配电盘柜基础构架安装作业指导书编 制： 日期 审 核： 日期 工 程 部： 日期 质 保 部： 日期 安 环 部： 日期 批 准： 日期 .7.3 生效日期： 7 月 3 日 **电厂二期工程（2×900MW）#6 标段配电盘柜基础构架安装作业指导书编号：T320-EL-4G1-001版本号：1.0状 态：执行目 录1.目的2.合用范围3.编制根据4.工程概况5.作业准备6.动工条件7.施工措施与工艺规定8.文明施工9.参照文献文献修改记录：1.0创立 版本号修改阐明修改人审核人同意人1目的为了保证**电厂二期工程（2×900MW）#6 标段电气盘柜基础构架安装工程的施工质量，增进工程施工技术水平的提高，保证安装时的安全。2合用范围合用于上海外高桥电厂二期工程（2×900MW）#6 标段范围内电气盘柜基础构架的安装工程。3编制根据3.1《火电施工质量检查及评估原则》（电气篇） （1984 年版）3.2《电力建设安全工作规程》 （火力发电厂部分）3.3开关柜基础构架建筑施工图纸3.4《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-923.5经业主工程师确认的设计变更等有效文献4工程概况本工程所安装的配电盘柜基础均系由盘柜生产厂家生产的框架，现场焊接于被膨胀螺栓固定于地面的角钢上。5作业准备5.1文献资料准备齐全。5.2参与施工人员必须熟悉施工图纸和设备安装工艺及原则。5.3施工工、器具准备：撬棒 五根梅花扳手 两套双头呆扳手 两套个人常用工具 两套 台钻 一台焊机及附件 一套水平尺 一把 磨光机 一台冲击电钻 一台透明软塑料管 100 米钢片尺 两把5.4劳动力配置：施工负责人 一人 技术员 一人安全员 一人 质检员 一人安装工 三人 6动工条件6.1.1基础安装的地坪已符合施工条件。6.1.2所有参与施工人员资质证书齐全、有效。6.1.3工机具、材料准备充足并经检查合格。6.1.4开关室标高参照点已明确标出。7施工措施与工艺规定：7.1安装前的工作7.1.1 参与开箱检查，对开箱过程中发现的问题应及时上报。7.1.2 将盘柜基础构架运送到指定安装位置。7.1.4 熟悉基础构架的安装布置状况。7.2 基础型钢安装7.2.1 按图用细棉线标出各列基础型钢的安装位置。7.2.2 将基础构架预放在安装位置。相邻构架间的接缝应从整体考虑，使接缝均匀分布。7.2.3 根据框架的位置和角钢上的孔（角钢方向及布置按安装图执行），用油漆标出需打孔的位置。角钢上的...
