汽车安全气囊故障诊断流程

汽车安全气囊故障诊断流程_第1页
1/10

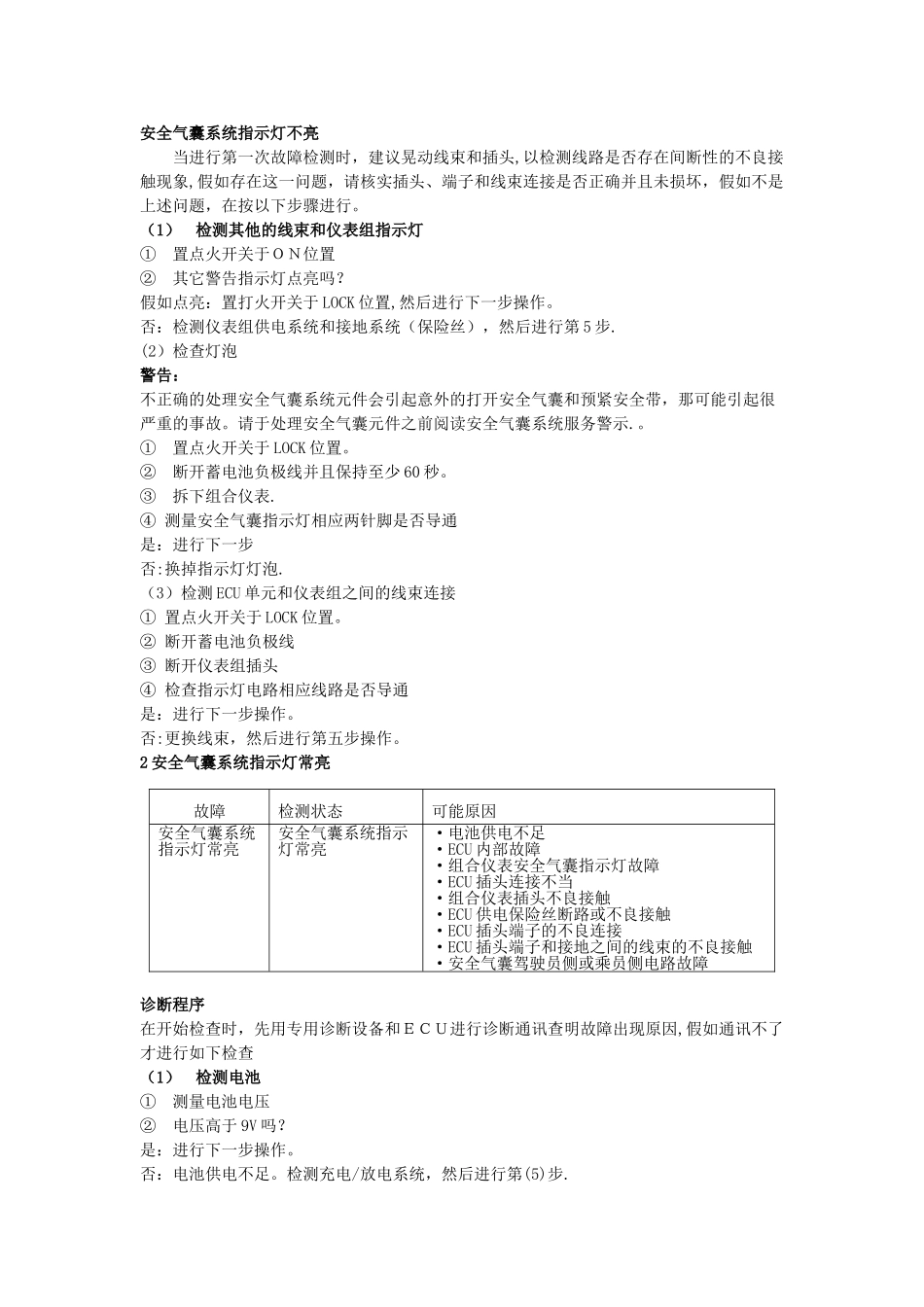

汽车安全气囊故障诊断流程_第2页
2/10
汽车安全气囊故障诊断流程_第3页
3/10
目 录故障诊断流程 2一、故障车故障诊断 1 1 .安全气囊系统指示灯不亮 2 ( 1 )检测其他的线束和仪表组指示灯 2 ( 2 ) 检查灯泡 2 ( 3 ) 检测 ECU 单元和仪表组之间的线束连接 2 2 安全气囊系统指示灯常亮 2 ( 1) 检测电池 2 ( 2 )检测 ECU 和组合仪表之间的线束导通情况 3 ( 3 )确认故障症状在修理后不再复发 3 3. 内部故障 4 4 .电源故障 4 ( 1 )检查蓄电池 4 ( 2 )检查蓄电池和保险盒之间的线束 4 ( 3 )检查保险盒和安全气囊系统单元插接件之间的线束 4 5 。 驾驶员侧故障 5 ( 1 ) 检查螺旋电缆 5 ( 2 )确认故障在司机侧安全气囊总成 , 还是在其他零部件上 5 ( 3 )检查螺旋电缆线束插接件 6 ( 4 )检查螺旋电缆和安全气囊系统电子控制单元之间的线束 6 6 .乘员侧故障 6 ( 1 )检查乘员侧安全气囊总成插接件 7 ( 2 ) 确认故障原因是在乘员侧安全气囊总成,还是在其他零部件上 7 ( 3 )检查乘员侧安全气囊总成和安全气囊系统电子控制单元之间的线束 7 7 .安全带预张紧故障 8 ( 1 )检查安全带预张紧插接件警告 8 ( 2 )确认故障原因是在安全带预张紧,还是在其他零部件上 8 ( 3 )检查乘员安全带预张紧和安全气囊系统电子控制单元之间的线束 8 8 .碰撞输出故障 9 二、碰撞后车辆的诊断 9 1 .检查 ECU 诊断信号。 9 2 .修理顺序 9 故障诊断流程一、故障车故障诊断序号故障排除项说明1安全气囊系统指示灯不亮安全气囊系统警告电路故障。2安全气囊系统警告常亮安全气囊系统警告电路故障或外部故障故障检测状态可能原因安全气囊系统指示灯不亮当进行第一次故障检测时,建议晃动线束和插头,以检测线路是否存在间断性的不良接触现象,假如存在这一问题,请核实插头、端子和线束连接是否正确并且未损坏,假如不是上述问题,在按以下步骤进行。(1)检测其他的线束和仪表组指示灯① 置点火开关于ON位置②其它警告指示灯点亮吗?假如点亮:置打火开关于 LOCK 位置,然后进行下一步操作。否:检测仪表组供电系统和接地系统(保险丝),然后进行第 5 步.(2)检查灯泡警告:不正确的处理安全气囊系统元件会引起意外的打开安全气囊和预紧安全带,那可能引起很严重的事故。请于处理安全气囊元件之前阅读安全气囊系统服务警示.。① 置点火开关于 LOCK 位置。② 断开蓄电池负极线并且保持至少...
