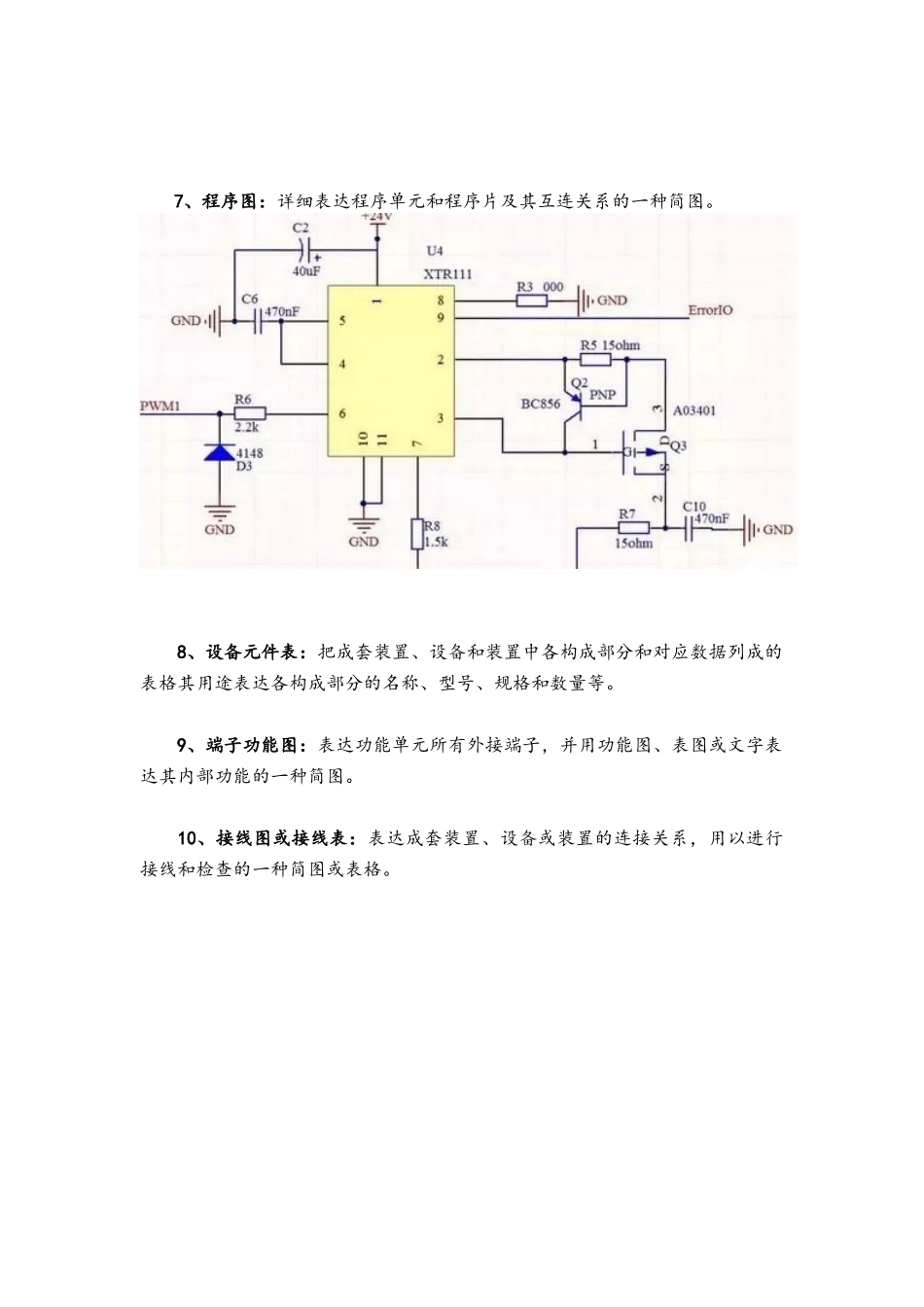

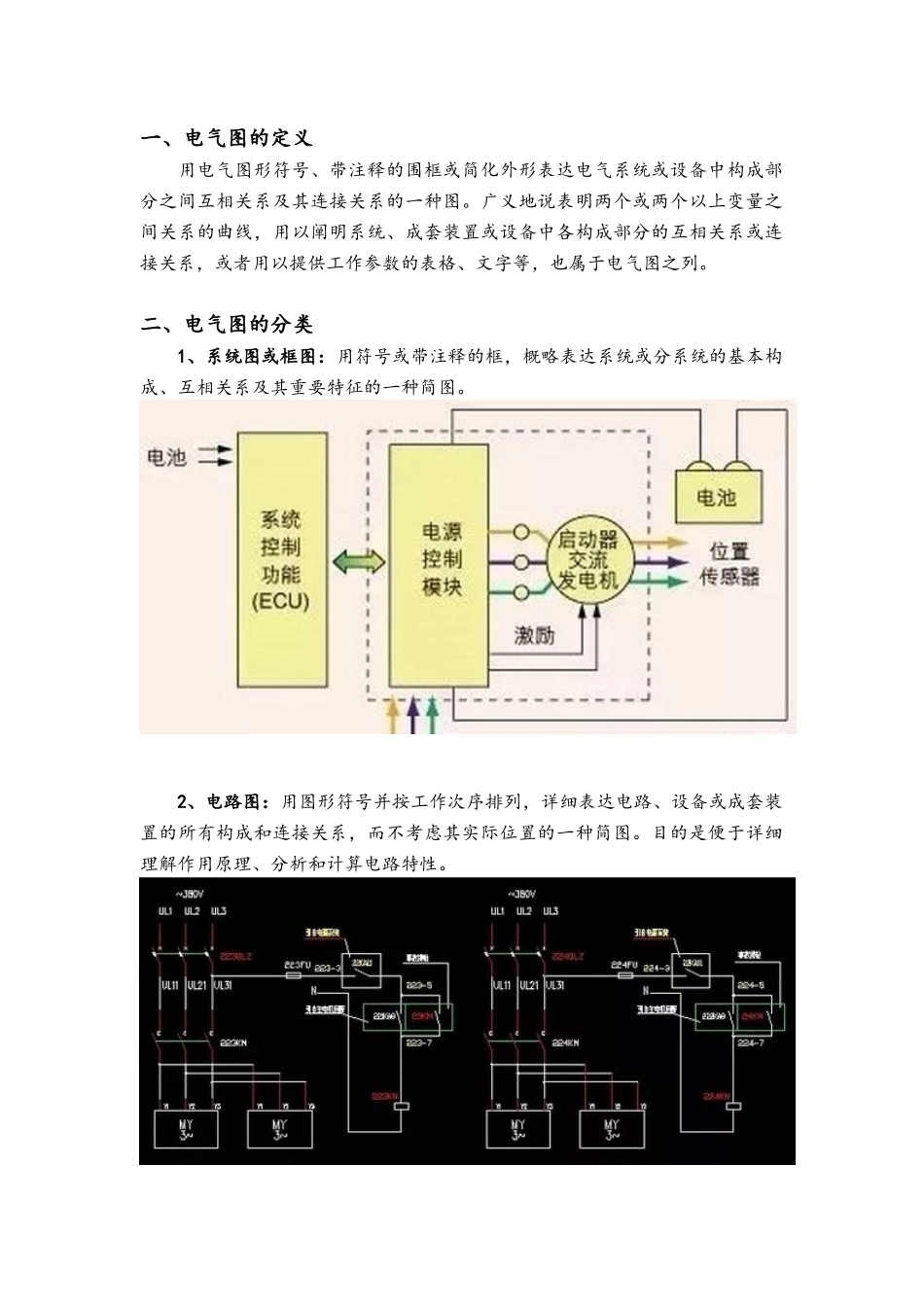

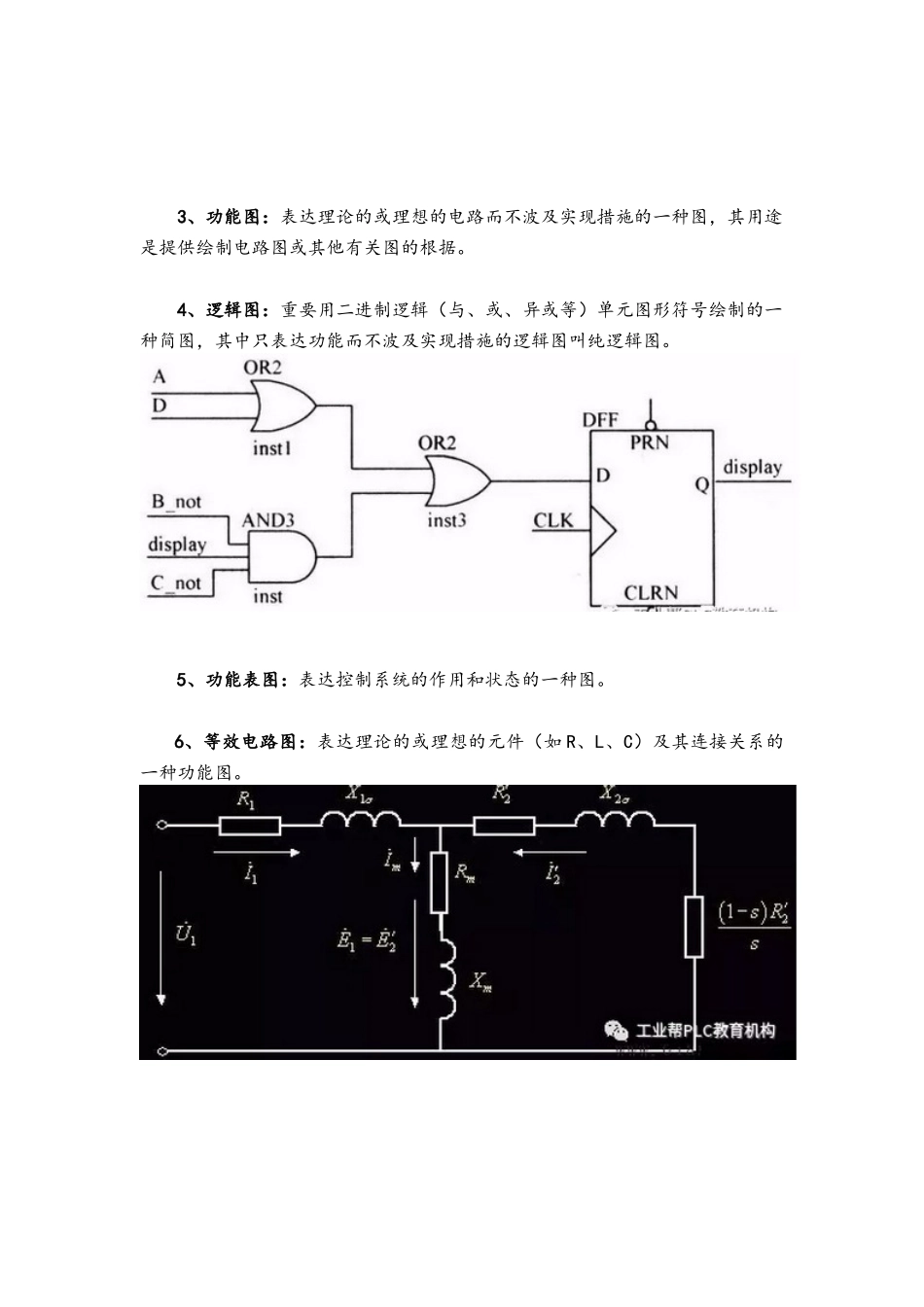

一、电气图的定义 用电气图形符号、带注释的围框或简化外形表达电气系统或设备中构成部分之间互相关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以阐明系统、成套装置或设备中各构成部分的互相关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。二、电气图的分类 1、系统图或框图：用符号或带注释的框，概略表达系统或分系统的基本构成、互相关系及其重要特征的一种简图。 2、电路图：用图形符号并按工作次序排列，详细表达电路、设备或成套装置的所有构成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 3、功能图：表达理论的或理想的电路而不波及实现措施的一种图，其用途是提供绘制电路图或其他有关图的根据。 4、逻辑图：重要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表达功能而不波及实现措施的逻辑图叫纯逻辑图。 5、功能表图：表达控制系统的作用和状态的一种图。6、等效电路图：表达理论的或理想的元件（如 R、L、C）及其连接关系的一种功能图。7、程序图：详细表达程序单元和程序片及其互连关系的一种简图。 8、设备元件表：把成套装置、设备和装置中各构成部分和对应数据列成的表格其用途表达各构成部分的名称、型号、规格和数量等。 9、端子功能图：表达功能单元所有外接端子，并用功能图、表图或文字表达其内部功能的一种简图。 10、接线图或接线表：表达成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表：表达成套装置或设备中一种构造单元内的连接关系的一种接线图或接线表。（构造单元指在多种状况下可独立运行的组件或某种组合体） ⑵互连接线图或互连接线表：表达成套装置或设备的不一样单元之间连接关系的一种接图或接线表。（线缆接线图或接线表） ⑶端子接线图或端子接线表：表达成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。 ⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和途径等信息的一种接线图或接线表。 11、数据单：对特定项目给出详细信息的资料。 12、简图或位置图：表达成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表达一种区域或一种建筑物内成套电气装置中的元件位置和连接布线。三...
