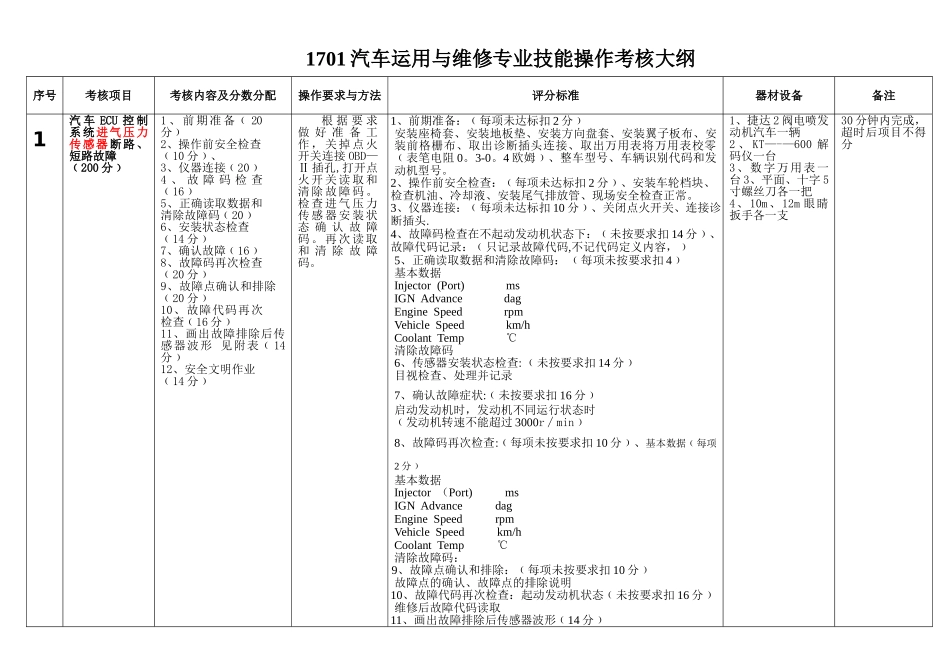

1701 汽车运用与维修专业技能操作考核大纲序号考核项目考核内容及分数分配操作要求与方法评分标准器材设备备注 1汽 车 ECU 控 制系统进气压力传感器断路、短路故障﹙200 分﹚1 、前期准备﹙ 20分﹚2、操作前安全检查﹙10 分﹚、3、仪器连接﹙20﹚4 、 故 障 码 检 查﹙16﹚5、正确读取数据和清除故障码﹙20﹚6、安装状态检查﹙14 分﹚7、确认故障﹙16﹚8、故障码再次检查﹙20 分﹚9、故障点确认和排除﹙20 分﹚10、故障代码再次检查﹙16 分﹚11、画出故障排除后传感器波形 见附表﹙14分﹚12、安全文明作业﹙14 分﹚ 根 据 要 求做 好 准 备 工作 ， 关 掉 点 火开关连接 OBD—Ⅱ 插孔,打开点火 开 关 读 取 和清 除 故 障 码 。检 查 进 气 压 力传 感 器 安 装 状态 确 认 故 障码 。 再 次 读 取和 清 除 故 障码。1、前期准备：﹙每项未达标扣 2 分﹚安装座椅套、安装地板垫、安装方向盘套、安装翼子板布、安装前格栅布、取出诊断插头连接、取出万用表将万用表校零﹙表笔电阻 0。3-0。4 欧姆﹚、整车型号、车辆识别代码和发动机型号。2、操作前安全检查：﹙每项未达标扣 2 分﹚、安装车轮档块、检查机油、冷却液、安装尾气排放管、现场安全检查正常。3、仪器连接：﹙每项未达标扣 10 分﹚、关闭点火开关、连接诊断插头.4、故障码检查在不起动发动机状态下：﹙未按要求扣 14 分﹚、故障代码记录：﹙只记录故障代码,不记代码定义内容，﹚5、正确读取数据和清除故障码： ﹙每项未按要求扣 4﹚基本数据Injector (Port) msIGN Advance dagEngine Speed rpmVehicle Speed km/hCoolant Temp ℃清除故障码6、传感器安装状态检查: ﹙未按要求扣 14 分﹚目视检查、处理并记录7、确认故障症状:﹙未按要求扣 16 分﹚启动发动机时，发动机不同运行状态时﹙发动机转速不能超过 3000r∕min﹚8、故障码再次检查:﹙每项未按要求扣 10 分﹚、基本数据﹙每项2 分﹚基本数据Injector （Port) msIGN Advance dagEngine Speed rpmVehicle Speed km/hCoolant Temp ℃清除故障码：9、故障点确认和排除：﹙每项未按要求扣 10 分﹚故障点的确认、故障点的排除说明 10、故障代码再次检查：起动发动机状态﹙未按要求扣 16 分﹚维修后故障代码读取11、画出故障排除后传感器波形﹙14 分﹚1、捷达 2 阀电喷发动机汽车一辆 2 、 KT—-—600 解码仪...
