沉管灌注桩施工工艺

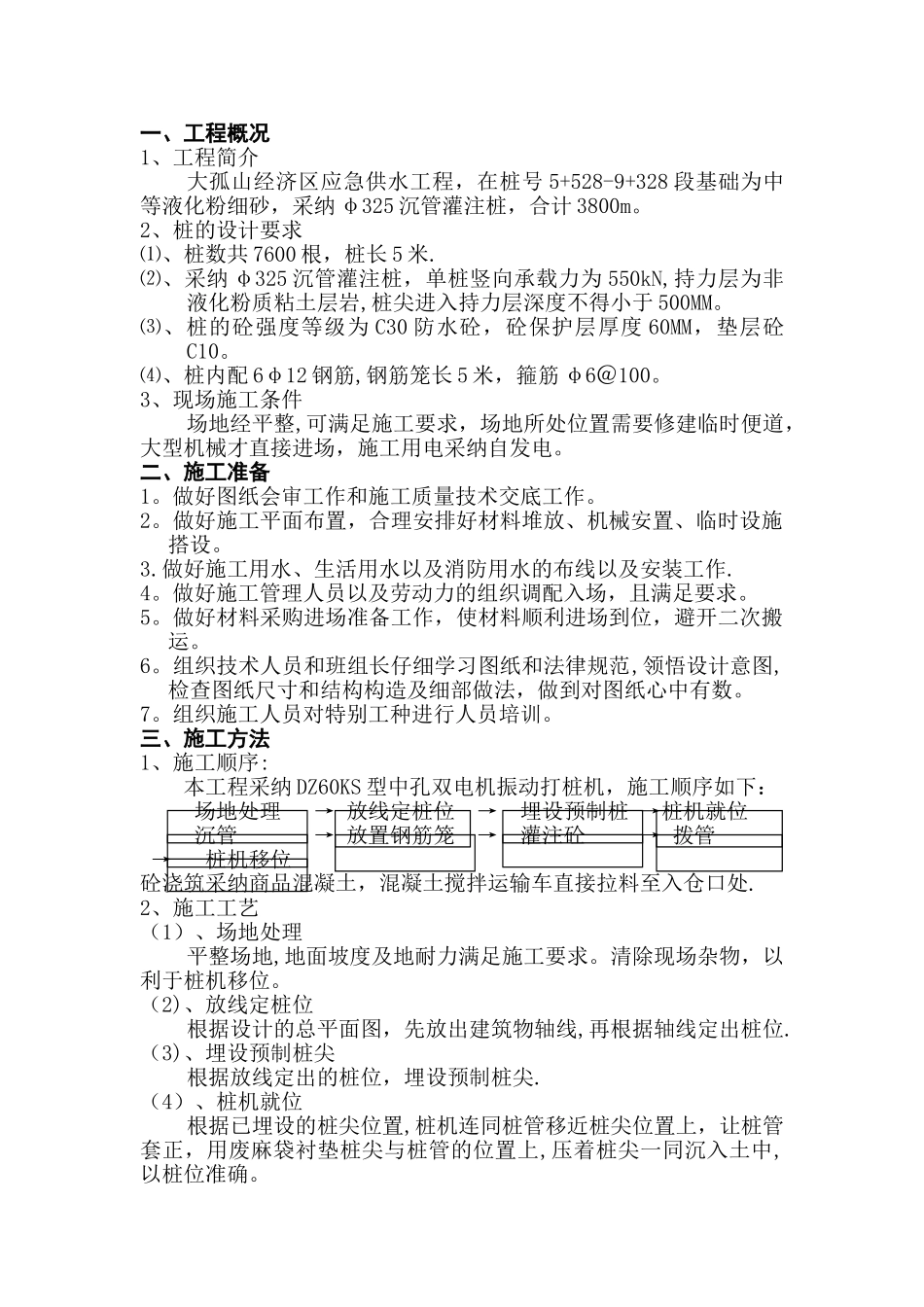

一、工程概况1、工程简介大孤山经济区应急供水工程，在桩号 5+528-9+328 段基础为中等液化粉细砂，采纳 φ325 沉管灌注桩，合计 3800m。2、桩的设计要求⑴、桩数共 7600 根，桩长 5 米.⑵、采纳 φ325 沉管灌注桩，单桩竖向承载力为 550kN,持力层为非液化粉质粘土层岩,桩尖进入持力层深度不得小于 500MM。⑶、桩的砼强度等级为 C30 防水砼，砼保护层厚度 60MM，垫层砼C10。⑷、桩内配 6φ12 钢筋,钢筋笼长 5 米，箍筋 φ6＠100。3、现场施工条件场地经平整,可满足施工要求，场地所处位置需要修建临时便道，大型机械才直接进场，施工用电采纳自发电。二、施工准备1。做好图纸会审工作和施工质量技术交底工作。2。做好施工平面布置，合理安排好材料堆放、机械安置、临时设施搭设。3.做好施工用水、生活用水以及消防用水的布线以及安装工作.4。做好施工管理人员以及劳动力的组织调配入场，且满足要求。5。做好材料采购进场准备工作，使材料顺利进场到位，避开二次搬运。6。组织技术人员和班组长仔细学习图纸和法律规范,领悟设计意图,检查图纸尺寸和结构构造及细部做法，做到对图纸心中有数。7。组织施工人员对特别工种进行人员培训。三、施工方法1、施工顺序: 本工程采纳 DZ60KS 型中孔双电机振动打桩机，施工顺序如下： 场地处理 → 放线定桩位 → 埋设预制桩 →桩机就位 沉管 → 放置钢筋笼 → 灌注砼 → 拨管 → 桩机移位砼浇筑采纳商品混凝土，混凝土搅拌运输车直接拉料至入仓口处.2、施工工艺（1）、场地处理平整场地,地面坡度及地耐力满足施工要求。清除现场杂物，以利于桩机移位。（2)、放线定桩位根据设计的总平面图，先放出建筑物轴线,再根据轴线定出桩位.（3)、埋设预制桩尖根据放线定出的桩位，埋设预制桩尖.（4）、桩机就位根据已埋设的桩尖位置,桩机连同桩管移近桩尖位置上，让桩管套正，用废麻袋衬垫桩尖与桩管的位置上,压着桩尖一同沉入土中,以桩位准确。（5)、沉管沉管时应检查桩尖、桩管、桩帽、桩锤构成同一垂直线后方可起锤打桩。桩管的垂直度应控制在不大于 1%以内，锤击沉管进先采纳低锤慢击，观察桩管无偏移后才正常施打，打桩过程中常常检查桩管的垂直度,发现偏移及时纠正，桩管打至设计要求和最后贯入度，满足设计要求后，并经甲方监理签证后，方可进行下一道工序。(6）、放置钢筋笼把桩帽拿起，将钢筋笼放入桩管内,用钢丝绳系着钢筋笼的笼身,使其在拨管时确保钢筋笼在设计的高度处....
