沥青搅拌站的基本构造及工作原理

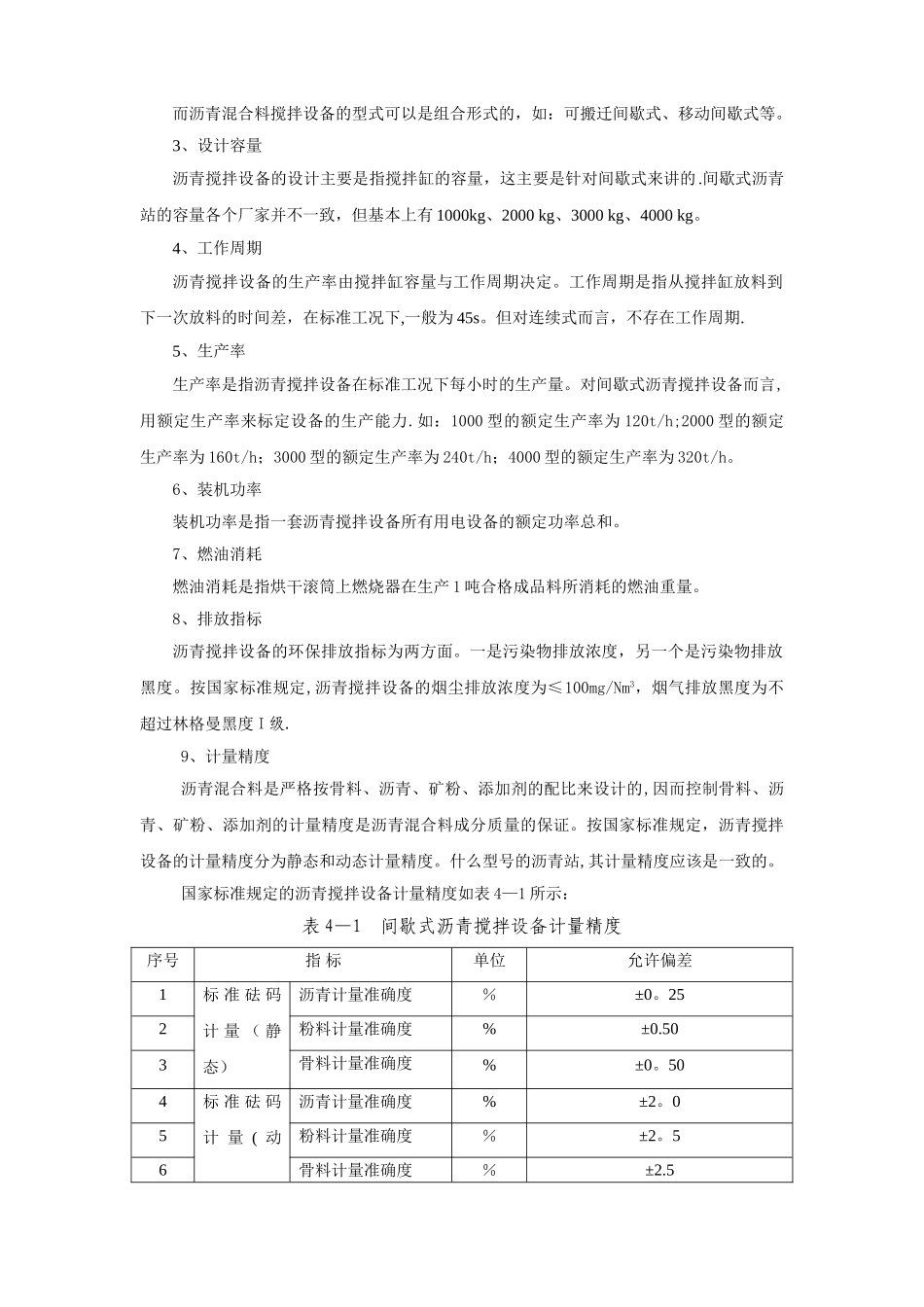

第四章 沥青搅拌设备的基本构造及工作原理第一节沥青搅拌设备的主要技术参数一、标准工况搅拌设备的标准工况是指环境温度 20℃,标准大气压、冷骨料平均含水量为 5%,热骨料温度 160℃，循环时间 45s,成品料为中粒式时的工况.中粒式沥青混合料：按 GB 50092-1996 7。1。2 的规定，集料最大粒径为 1619mm 的沥青混合料。二、主要技术参数1、型号沥青混合料搅拌设备的产品型号由组代号、型式代号、主参数代号、更新和变型代号组成构成，如下所示:更新和变型代号主参数代号型式代号组代号 其代号含义如下：组代号：LB，是沥青搅拌设备中“沥”、“拌”两字的拼音声母的组合.型式代号：G─固定式(可省略）;Y─移动式.主要参数代号：搅拌器额定容量，kg/锅.更新和变型代号：用大写英文字母顺序表示。示例： LB3000A 组代号：LB 型式代号：G,省略。 主参数代号：3000kg/锅 更新和变型代号：A国家规定的基本型号有 1000 型、2000 型、3000 型、4000 型，其他型号都是在这些型号的基础上衍生出来的,如:750、1500、2500、3500 型等。2、结构型式沥青搅拌设备的结构型式按不同分类方式，有不同说法。一般按以下几种情况分类：按生产工艺分为：间歇式和连续式；按运输方式分为:固定式、可搬迁式和移动式.而沥青混合料搅拌设备的型式可以是组合形式的，如：可搬迁间歇式、移动间歇式等。3、设计容量沥青搅拌设备的设计主要是指搅拌缸的容量，这主要是针对间歇式来讲的.间歇式沥青站的容量各个厂家并不一致，但基本上有 1000kg、2000 kg、3000 kg、4000 kg。4、工作周期沥青搅拌设备的生产率由搅拌缸容量与工作周期决定。工作周期是指从搅拌缸放料到下一次放料的时间差，在标准工况下,一般为 45s。但对连续式而言，不存在工作周期.5、生产率生产率是指沥青搅拌设备在标准工况下每小时的生产量。对间歇式沥青搅拌设备而言,用额定生产率来标定设备的生产能力.如：1000 型的额定生产率为 120t/h;2000 型的额定生产率为 160t/h；3000 型的额定生产率为 240t/h；4000 型的额定生产率为 320t/h。6、装机功率装机功率是指一套沥青搅拌设备所有用电设备的额定功率总和。7、燃油消耗燃油消耗是指烘干滚筒上燃烧器在生产 1 吨合格成品料所消耗的燃油重量。8、排放指标沥青搅拌设备的环保排放指标为两方面。一是污染物排放浓度，另一个是污染物排放黑度。按国家标准规定,沥青搅拌设备的烟尘排放浓度为≤100mg/Nm3，烟气排放黑度为不超...
