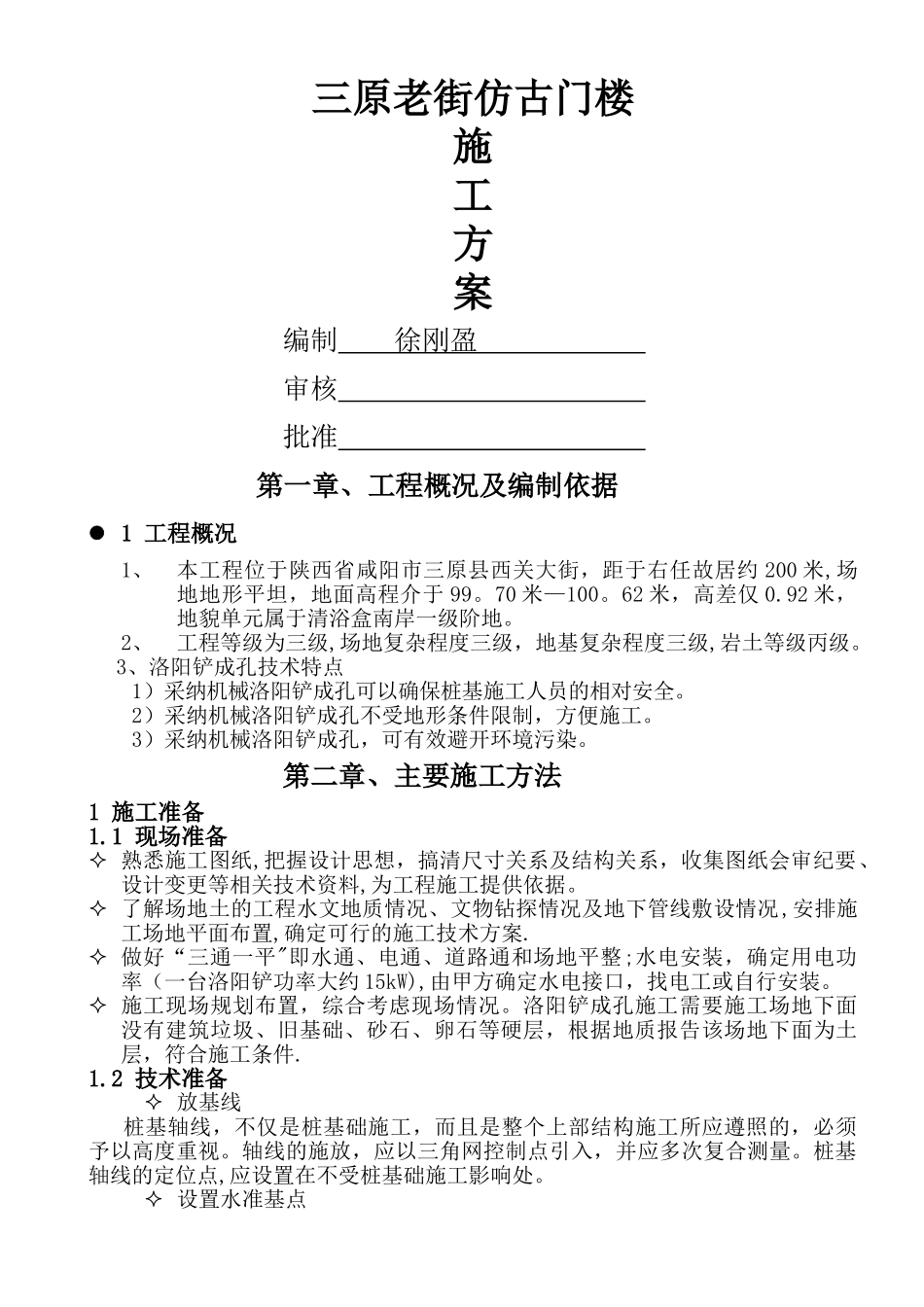

三原老街仿古门楼施工方案编制 徐刚盈 审核 批准 第一章、工程概况及编制依据 1 工程概况1、本工程位于陕西省咸阳市三原县西关大街,距于右任故居约 200 米,场地地形平坦,地面高程介于 99。70 米—100。62 米,高差仅 0.92 米,地貌单元属于清浴盒南岸一级阶地。2、工程等级为三级,场地复杂程度三级,地基复杂程度三级,岩土等级丙级。3、洛阳铲成孔技术特点 1)采纳机械洛阳铲成孔可以确保桩基施工人员的相对安全。 2)采纳机械洛阳铲成孔不受地形条件限制,方便施工。3)采纳机械洛阳铲成孔,可有效避开环境污染。第二章、主要施工方法1 施工准备1.1 现场准备 熟悉施工图纸,把握设计思想,搞清尺寸关系及结构关系,收集图纸会审纪要、设计变更等相关技术资料,为工程施工提供依据。 了解场地土的工程水文地质情况、文物钻探情况及地下管线敷设情况,安排施工场地平面布置,确定可行的施工技术方案. 做好“三通一平"即水通、电通、道路通和场地平整;水电安装,确定用电功率(一台洛阳铲功率大约 15kW),由甲方确定水电接口,找电工或自行安装。 施工现场规划布置,综合考虑现场情况。洛阳铲成孔施工需要施工场地下面没有建筑垃圾、旧基础、砂石、卵石等硬层,根据地质报告该场地下面为土层,符合施工条件.1.2 技术准备 放基线 桩基轴线,不仅是桩基础施工,而且是整个上部结构施工所应遵照的,必须予以高度重视。轴线的施放,应以三角网控制点引入,并应多次复合测量。桩基轴线的定位点,应设置在不受桩基础施工影响处。 设置水准基点每根桩入土后,均应根据设计要求做标高记录。为了控制桩基施工的标高,应在施施工场地区附近设置水准基点,一般要求不少于 2 个,为防止损坏,应设置在不受桩基施工影响处。 施放桩位根据设计图纸中的桩位图,按成桩顺序将桩逐一编号,根据桩号所对应的轴线,按尺寸要求施放桩位。主轴线网定位放线由甲方实施,并经业主(或监理)复核签证,以验线记录单及现场控制桩为依据,由现场技术人员对桩位进行放线定位,打小木桩明示桩位,并经甲方代表、监理工程师复核、签证。 1。3 施工机具准备a) 洛阳铲 1 台,辅助工具一套。b) 辅助设备及工具:砼试模一组。30m 钢尺 1 把,c) 其他:振动棒一套,铁锨数把,手推车 1 辆。1.4 劳动力组织a) 成孔:机械工 4 人。b) 砼浇灌:砼工 5 人。c) 其他工种:电工 1 人、记录员 2 人、杂工 2 人。1.5 水电供应施...
