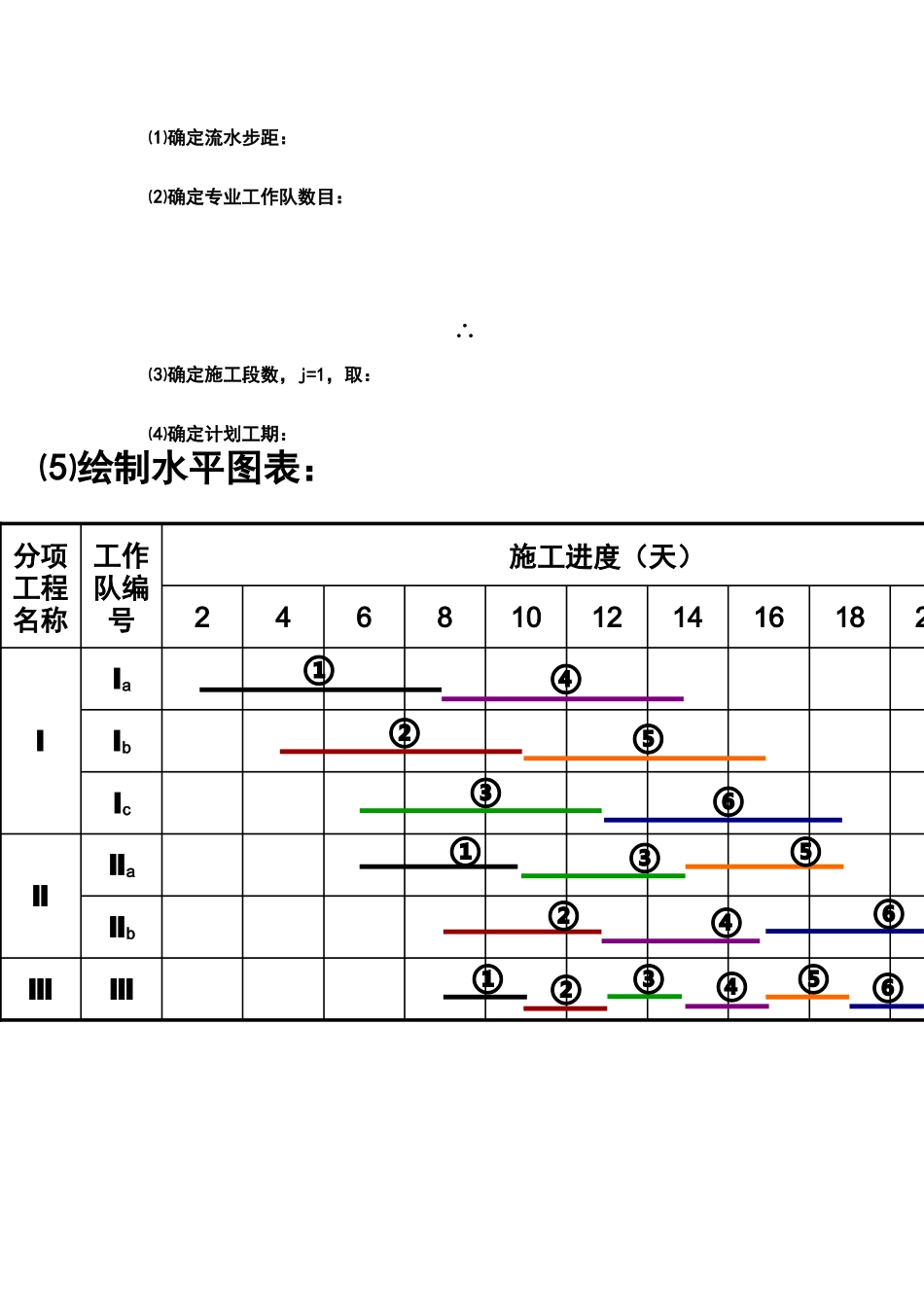

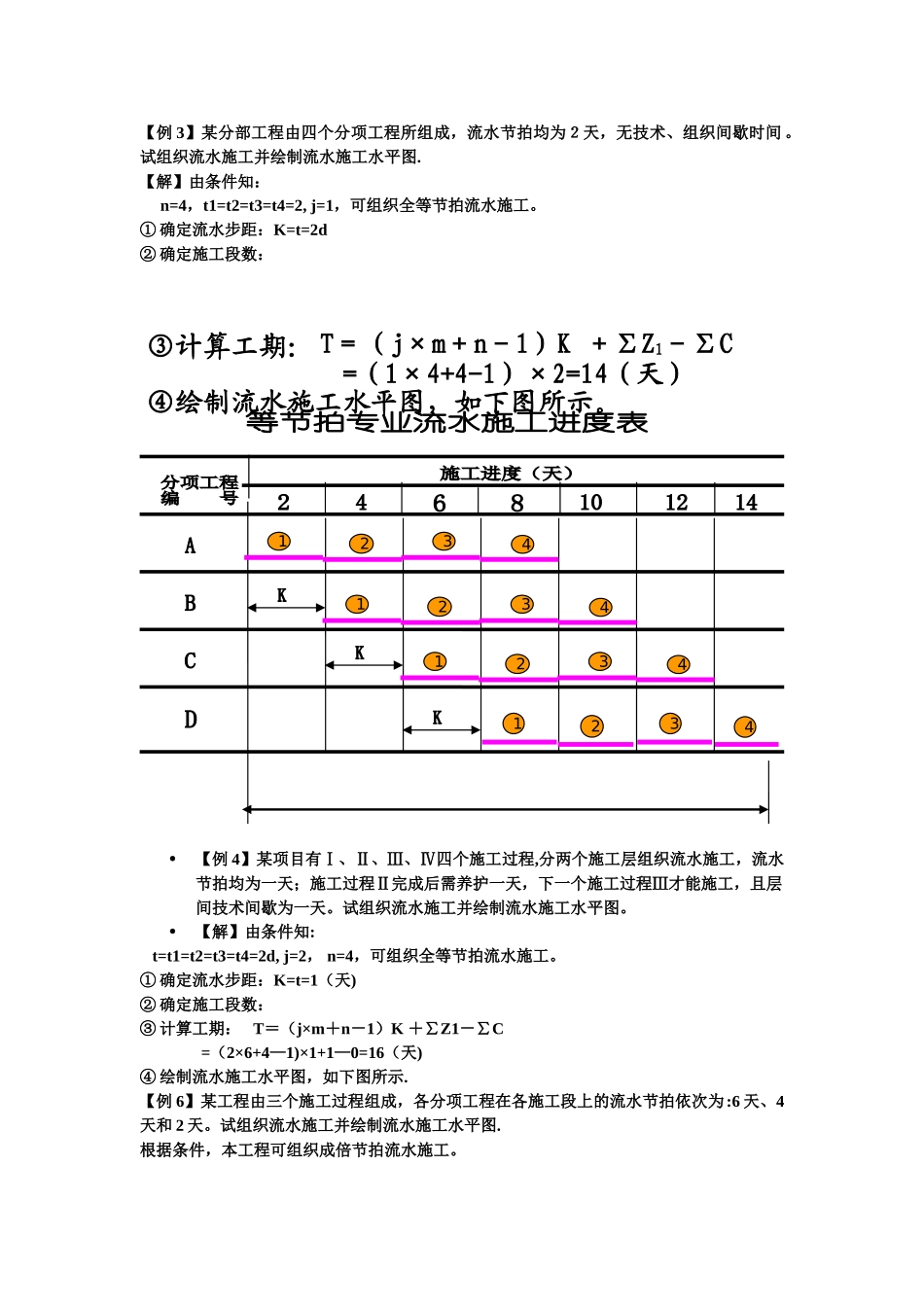

【例 3】某分部工程由四个分项工程所组成，流水节拍均为２天，无技术、组织间歇时间 。试组织流水施工并绘制流水施工水平图.【解】由条件知： n=4，t1=t2=t3=t4=2, j=1，可组织全等节拍流水施工。① 确定流水步距：K=t=2d② 确定施工段数：•【例 4】某项目有Ⅰ、Ⅱ、Ⅲ、Ⅳ四个施工过程,分两个施工层组织流水施工，流水节拍均为一天；施工过程Ⅱ完成后需养护一天，下一个施工过程Ⅲ才能施工，且层间技术间歇为一天。试组织流水施工并绘制流水施工水平图。•【解】由条件知: t=t1=t2=t3=t4=2d, j=2， n=4，可组织全等节拍流水施工。① 确定流水步距：K=t=1（天)② 确定施工段数：③ 计算工期： T＝（j×m＋n－1）K ＋∑Z1－∑C =（2×6+4—1)×1+1—0=16（天)④ 绘制流水施工水平图，如下图所示.【例 6】某工程由三个施工过程组成，各分项工程在各施工段上的流水节拍依次为:6 天、4天和 2 天。试组织流水施工并绘制流水施工水平图.根据条件，本工程可组织成倍节拍流水施工。T＝（j×m＋n－1）K ＋∑Z1－∑C 1234123412341234③计算工期： =（1×4+4-1）×2=14（天）④绘制流水施工水平图，如下图所示。⑴确定流水步距：⑵确定专业工作队数目：∴⑷确定计划工期：⑶确定施工段数，j=1，取：⑸绘制水平图表：ⅢⅢⅡbⅡaⅡⅠcⅠbⅠaⅠ2018161412108642施工进度（天）工作队编号分项工程名称①②③④⑤⑥①②③④⑤⑥①②③④⑤⑥
