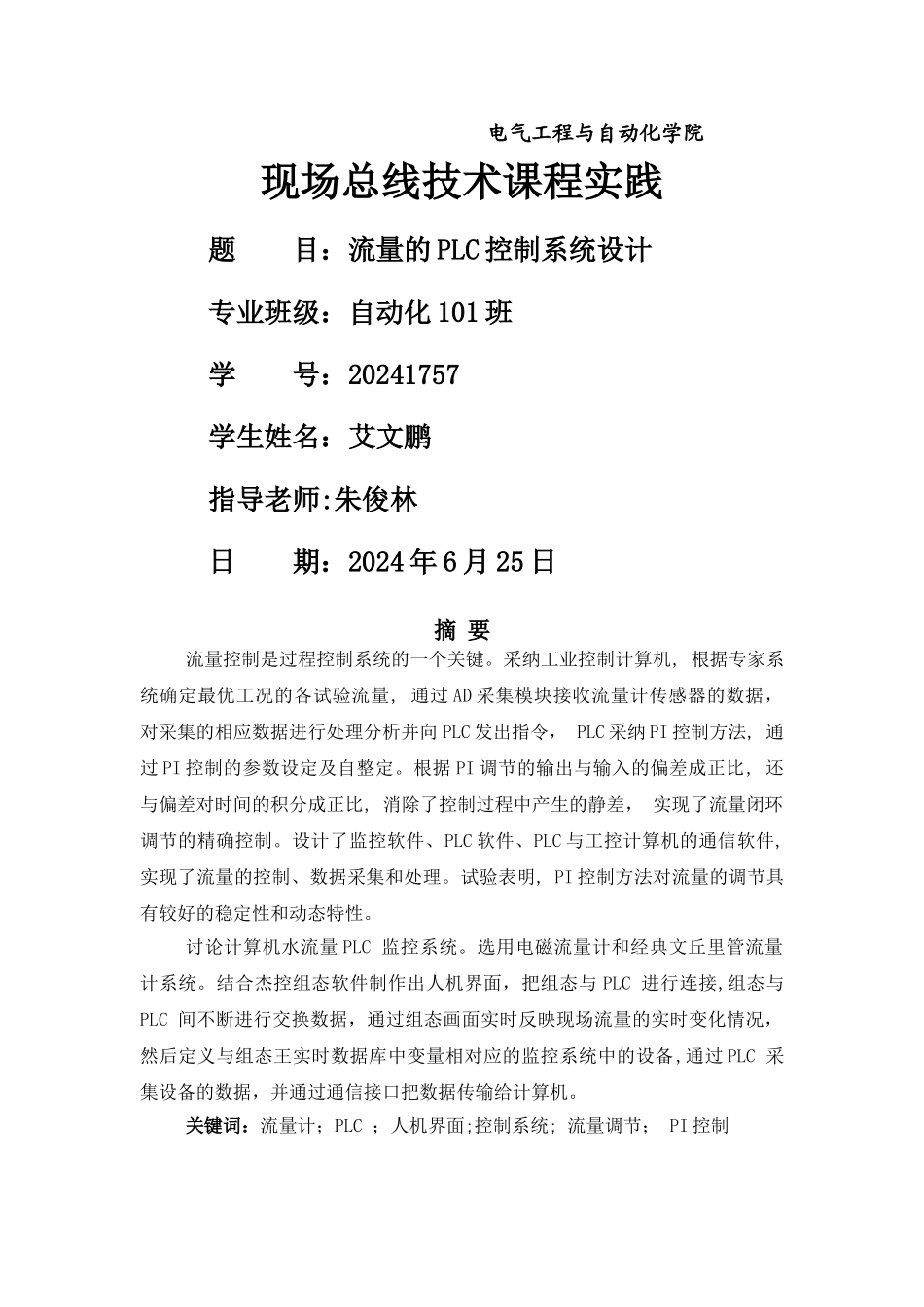

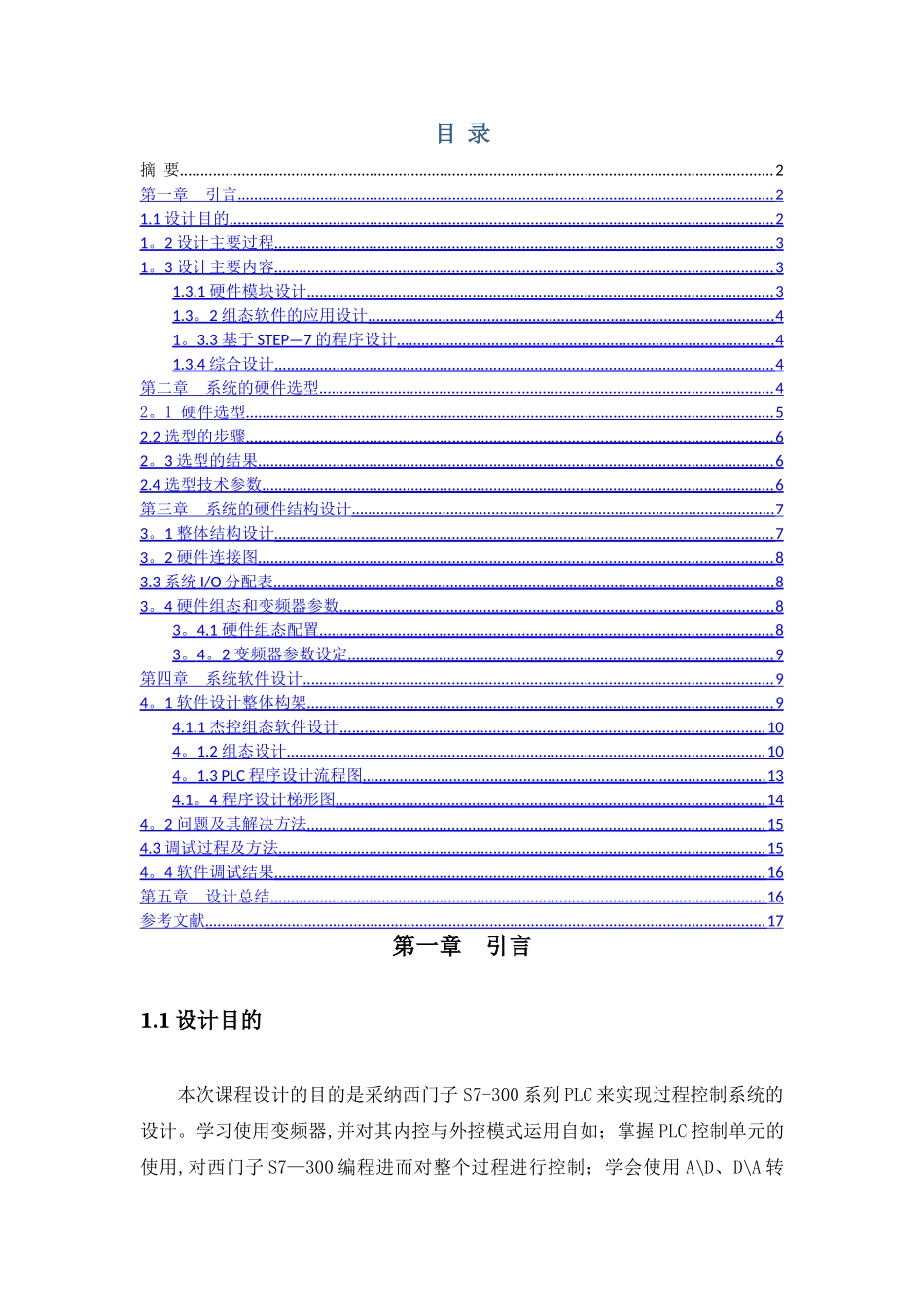

电气工程与自动化学院现场总线技术课程实践题 目：流量的 PLC 控制系统设计专业班级：自动化 101 班学 号：20241757学生姓名：艾文鹏指导老师:朱俊林日 期：2024 年 6 月 25 日摘 要流量控制是过程控制系统的一个关键。采纳工业控制计算机, 根据专家系统确定最优工况的各试验流量, 通过 AD 采集模块接收流量计传感器的数据， 对采集的相应数据进行处理分析并向 PLC 发出指令， PLC 采纳 PI 控制方法, 通过 PI 控制的参数设定及自整定。根据 PI 调节的输出与输入的偏差成正比, 还与偏差对时间的积分成正比, 消除了控制过程中产生的静差， 实现了流量闭环调节的精确控制。设计了监控软件、PLC 软件、PLC 与工控计算机的通信软件, 实现了流量的控制、数据采集和处理。试验表明, PI 控制方法对流量的调节具有较好的稳定性和动态特性。讨论计算机水流量 PLC 监控系统。选用电磁流量计和经典文丘里管流量计系统。结合杰控组态软件制作出人机界面，把组态与 PLC 进行连接,组态与PLC 间不断进行交换数据，通过组态画面实时反映现场流量的实时变化情况，然后定义与组态王实时数据库中变量相对应的监控系统中的设备,通过 PLC 采集设备的数据，并通过通信接口把数据传输给计算机。 关键词：流量计；PLC ；人机界面;控制系统; 流量调节； PI 控制目 录摘 要................................................................................................................................................2第一章 引言 .................................................................................................................................. 2 1.1 设计目的 .................................................................................................................................... 2 1 。 2 设计主要过程 ......................................................................................................................... 3 1 。 3 设计主要内容 ......................................................................................................................... 3 1.3.1 硬件模块设计 ................................................................................................................. 3...
