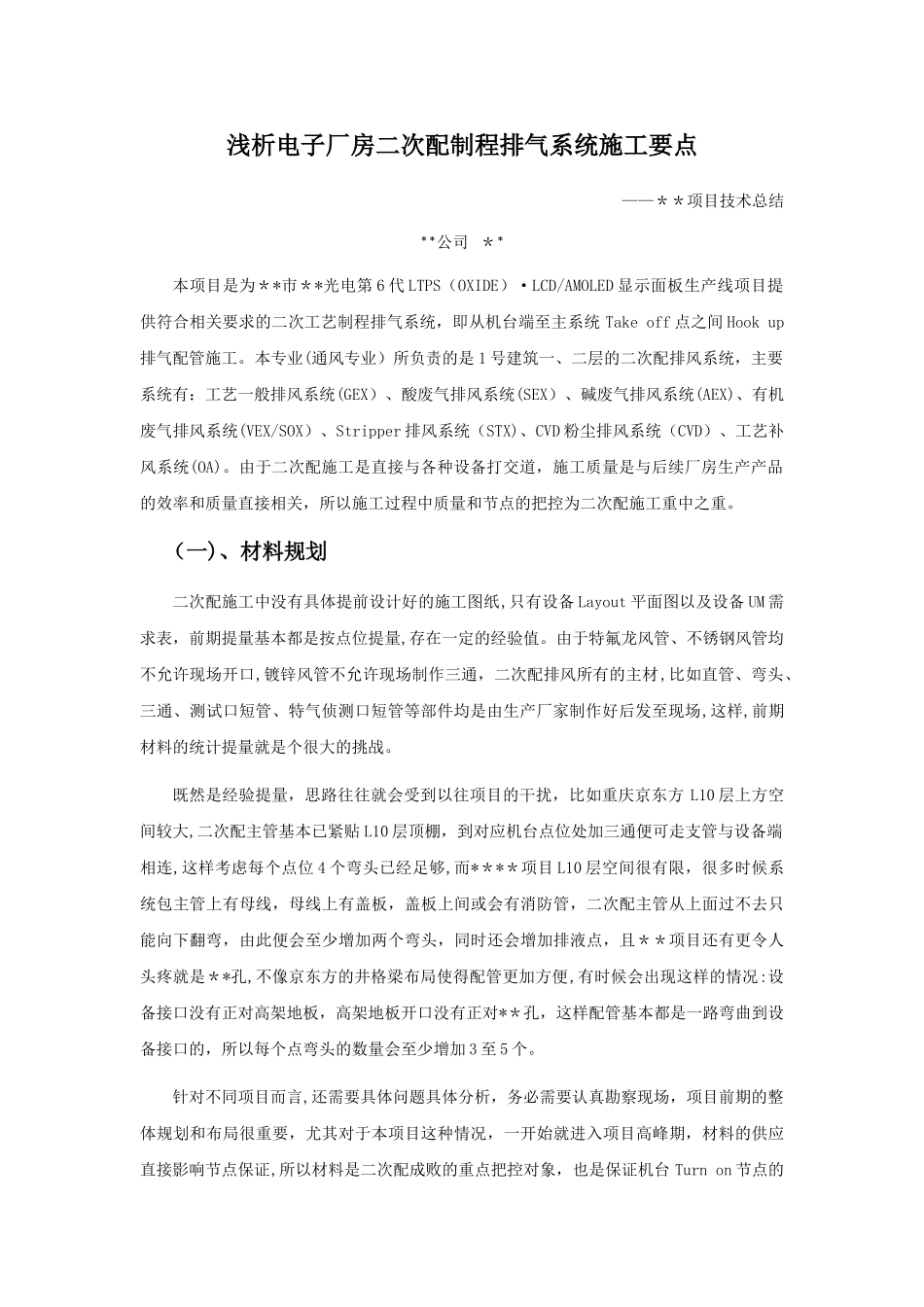

浅析电子厂房二次配制程排气系统施工要点

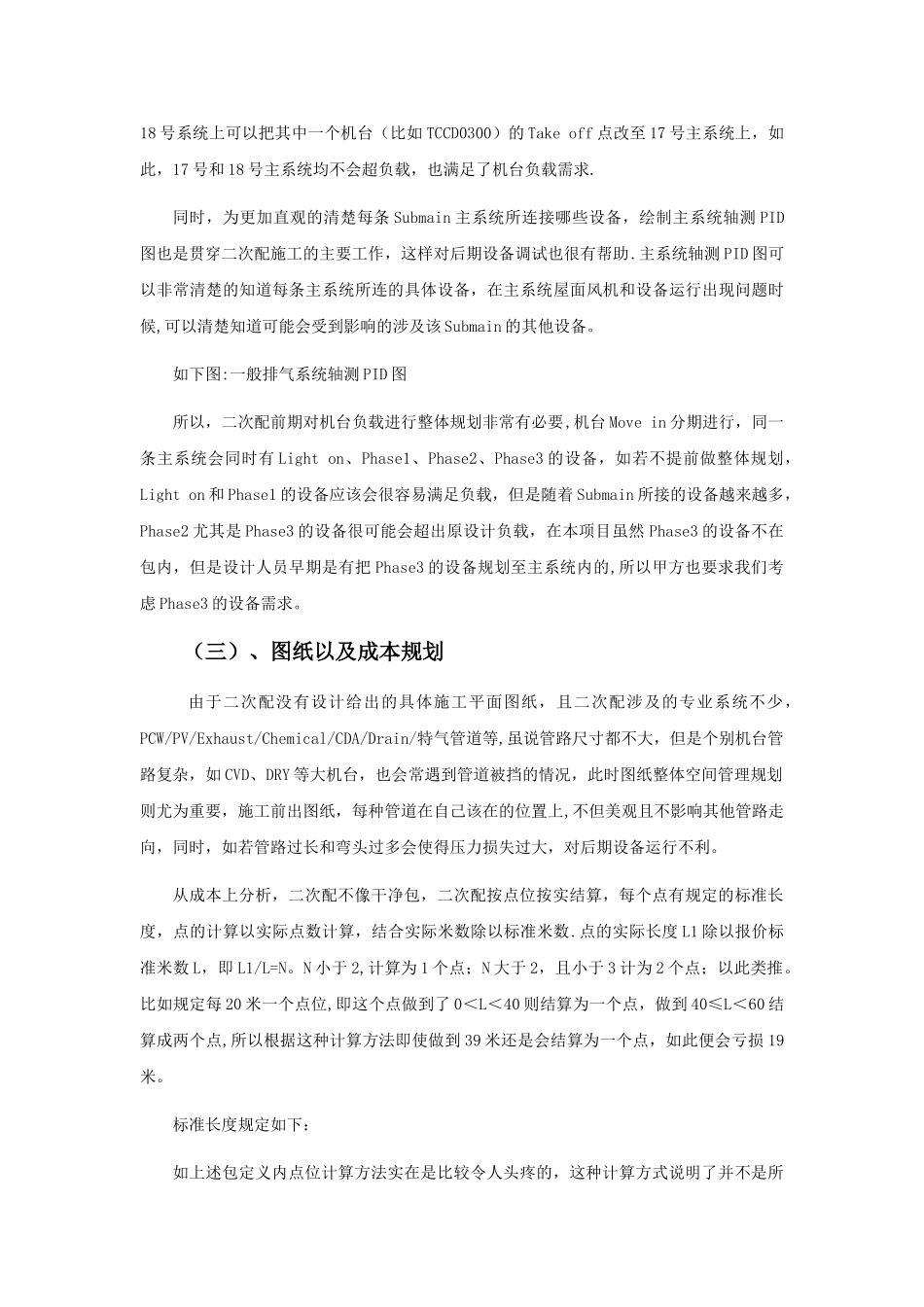

浅析电子厂房二次配制程排气系统施工要点 ——＊＊项目技术总结**公司 ＊*本项目是为＊*市＊*光电第 6 代 LTPS（OXIDE）·LCD/AMOLED 显示面板生产线项目提供符合相关要求的二次工艺制程排气系统，即从机台端至主系统 Take off 点之间 Hook up排气配管施工。本专业(通风专业）所负责的是 1 号建筑一、二层的二次配排风系统，主要系统有：工艺一般排风系统(GEX）、酸废气排风系统(SEX）、碱废气排风系统(AEX)、有机废气排风系统(VEX/SOX）、Stripper 排风系统（STX)、CVD 粉尘排风系统（CVD）、工艺补风系统(OA)。由于二次配施工是直接与各种设备打交道，施工质量是与后续厂房生产产品的效率和质量直接相关，所以施工过程中质量和节点的把控为二次配施工重中之重。 （一)、材料规划二次配施工中没有具体提前设计好的施工图纸,只有设备 Layout 平面图以及设备 UM 需求表，前期提量基本都是按点位提量,存在一定的经验值。由于特氟龙风管、不锈钢风管均不允许现场开口,镀锌风管不允许现场制作三通，二次配排风所有的主材,比如直管、弯头、三通、测试口短管、特气侦测口短管等部件均是由生产厂家制作好后发至现场,这样,前期材料的统计提量就是个很大的挑战。既然是经验提量，思路往往就会受到以往项目的干扰，比如重庆京东方 L10 层上方空间较大,二次配主管基本已紧贴 L10 层顶棚，到对应机台点位处加三通便可走支管与设备端相连,这样考虑每个点位 4 个弯头已经足够,而*＊*＊项目 L10 层空间很有限，很多时候系统包主管上有母线，母线上有盖板，盖板上间或会有消防管，二次配主管从上面过不去只能向下翻弯，由此便会至少增加两个弯头，同时还会增加排液点，且＊＊项目还有更令人头疼就是＊*孔,不像京东方的井格梁布局使得配管更加方便,有时候会出现这样的情况:设备接口没有正对高架地板，高架地板开口没有正对*＊孔，这样配管基本都是一路弯曲到设备接口的，所以每个点弯头的数量会至少增加 3 至 5 个。针对不同项目而言,还需要具体问题具体分析，务必需要认真勘察现场，项目前期的整体规划和布局很重要，尤其对于本项目这种情况，一开始就进入项目高峰期，材料的供应直接影响节点保证,所以材料是二次配成败的重点把控对象，也是保证机台 Turn on 节点的关键所在.（二）负载规划 在二次配施工之前，负载规划是非常重要的一步,虽然主系统图纸已经设计出每个机台所使用 Take off 点,但是还是会出现以下几种情况:1...
