矿井通风阻力测定方法

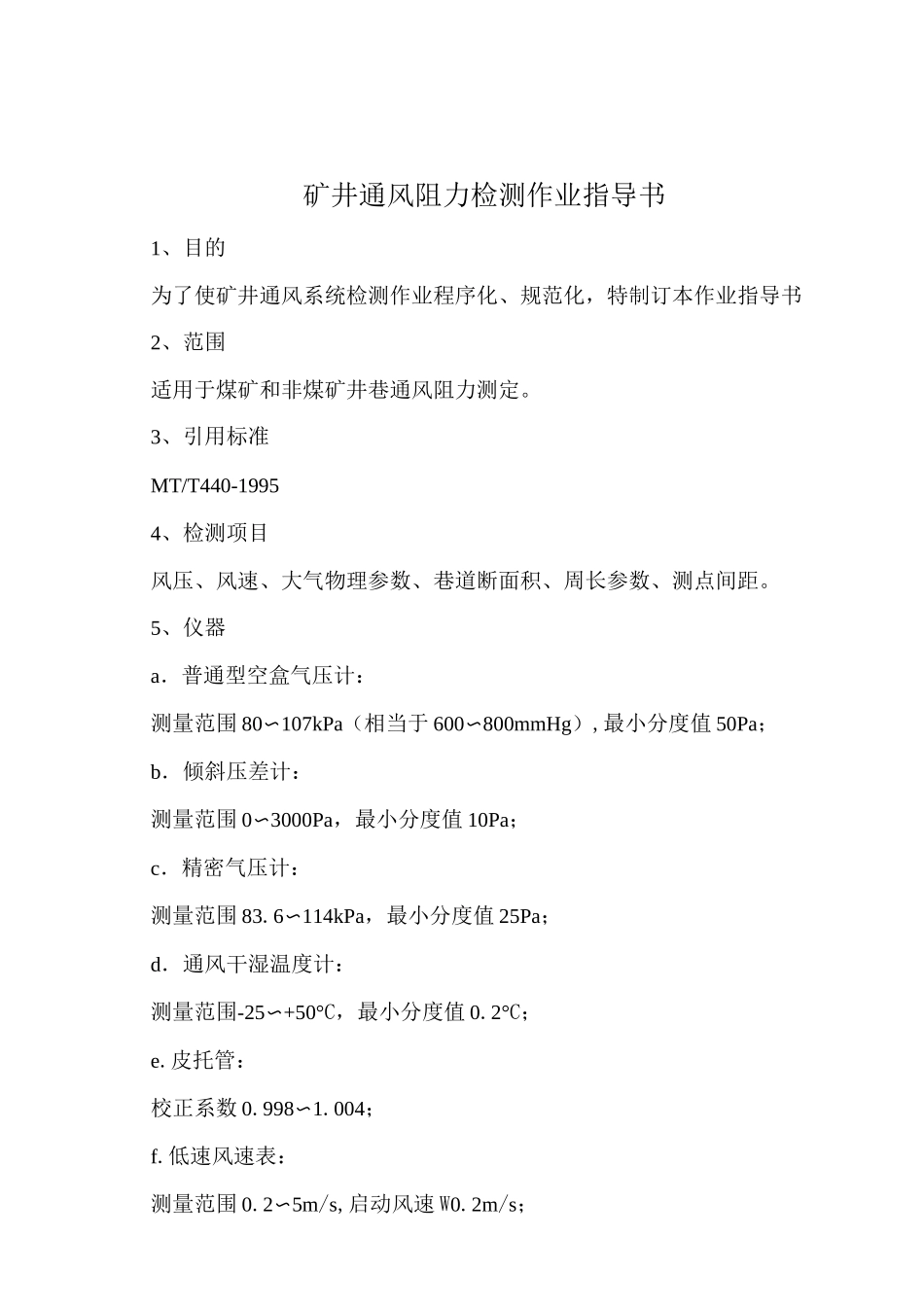

矿井通风阻力检测作业指导书1、目的为了使矿井通风系统检测作业程序化、规范化，特制订本作业指导书2、范围适用于煤矿和非煤矿井巷通风阻力测定。3、引用标准MT/T440-19954、检测项目风压、风速、大气物理参数、巷道断面积、周长参数、测点间距。5、仪器a．普通型空盒气压计：测量范围 80〜107kPa（相当于 600〜800mmHg）,最小分度值 50Pa；b．倾斜压差计：测量范围 0〜3000Pa，最小分度值 10Pa；c．精密气压计：测量范围 83.6〜114kPa，最小分度值 25Pa；d．通风干湿温度计：测量范围-25〜+50°C，最小分度值 0.2°C；e.皮托管：校正系数 0.998〜1.004；f.低速风速表：测量范围 0.2〜5m/s,启动风速 W0.2m/s；g．中速风速表：测量范围 0.4~10m/s,启动风速 W0.4m/s；h．高速风速表：叶轮：测量范围 0.8〜25m/s,启动风速 W0.5m/s；杯式：测量范围 1.0〜30m/s,启动风速 W0.8m/s；i.秒表：最小分度值 1s；j.钢卷尺：2m 钢卷尺：测量范围 0~2m，最小分度值 1.0mm；30m 钢卷尺：测量范围 0〜30m,最小分度值 1.0mm；k.橡胶管（或塑胶管）：内径 4〜5mm；l.橡胶管接头：内径 3~4mm,外径 5~6mm,长度 50〜80mm。6、检测方法6.1 测定路线选择在通风系统图上选择测定的主要路线和次要路线。同时,要考虑一个工作班内将该路线测完；当测定路线较长时,可分段、分组测定。6.2 测点选择首先在通风系统图上按选定测定路线布置测点,并按顺序编号。然后再按井下实际情况确定测点位置,并作标记。选择测点时应满足下列要求：a测点应在分风点或合风点前（或后）处选定。选在前方不得小于巷道宽度的 3倍；选在后方不得小于巷道宽度的 8 倍；b．需要在巷道转弯处、断面变化大的地方选点时，选在前方不得小于巷道宽度的 3 倍；选在后方不得小于巷道宽度的 8 倍；c．测点前、后 3m 内巷道应支护良好，巷道内无堆积物；d.两测点间的压差应不小于 20Pa。6.3 风压测量6.3.1 逐点测量法：在井口或井底车场调好两台精密气压计（1、11），并记录初读数。仪器 I留在原地监视大气压力变化，每隔 10〜15min 记录一次读数，仪器 II 按测点顺序分别测出各测点风流的绝对静压。并填入表 1 中。6.3.2 双测点同时测定法：在测点 I 处，调好两台精密气压计（I、II）,并记录初读数。然后仪器 I留在原处不动，仪器 II 放置在测点 2,在约定时间内两台仪器同时读数。再把仪器 I 移到测点 2，同时读数，仪器 I 不动，将仪器 II 移...
