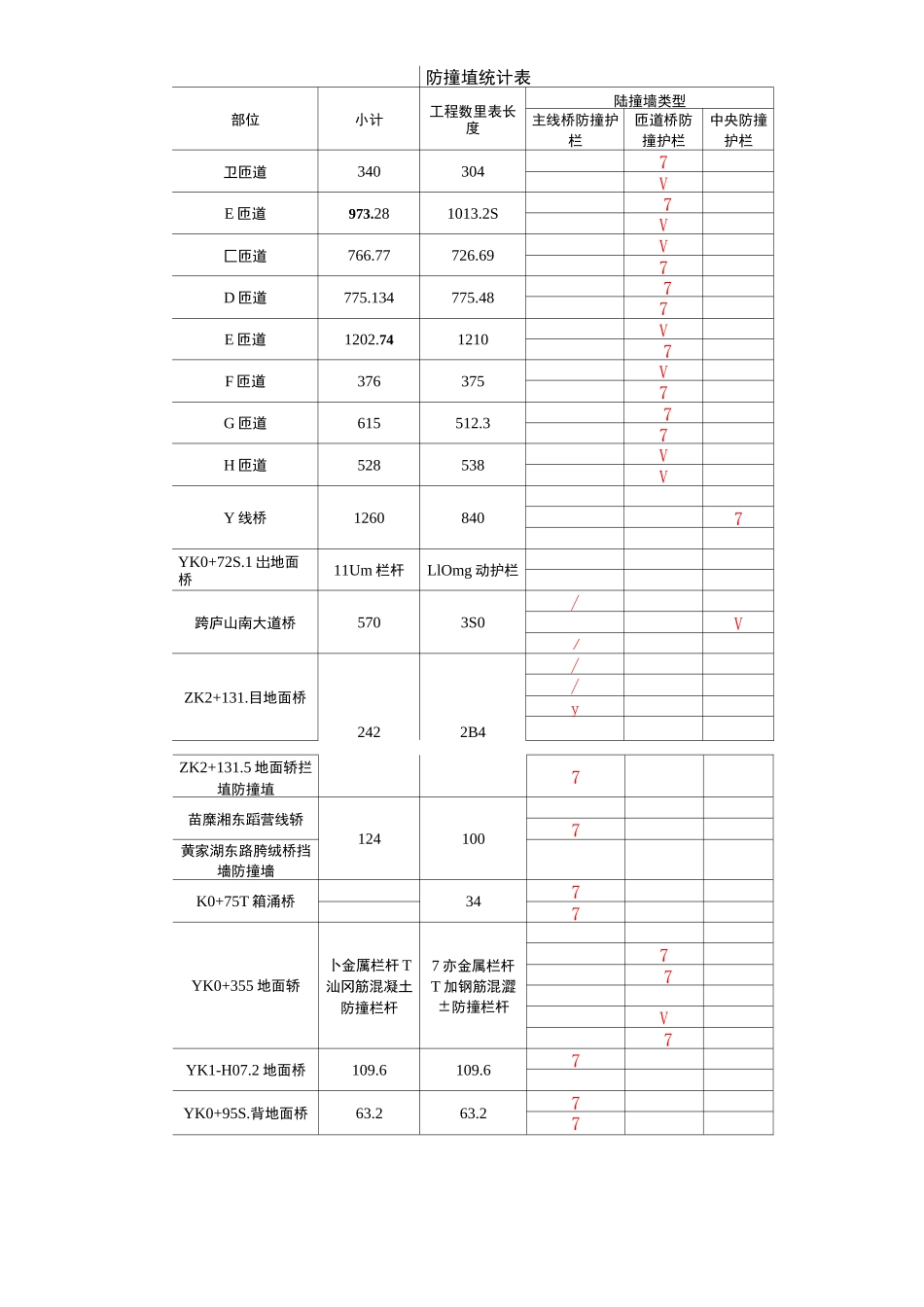

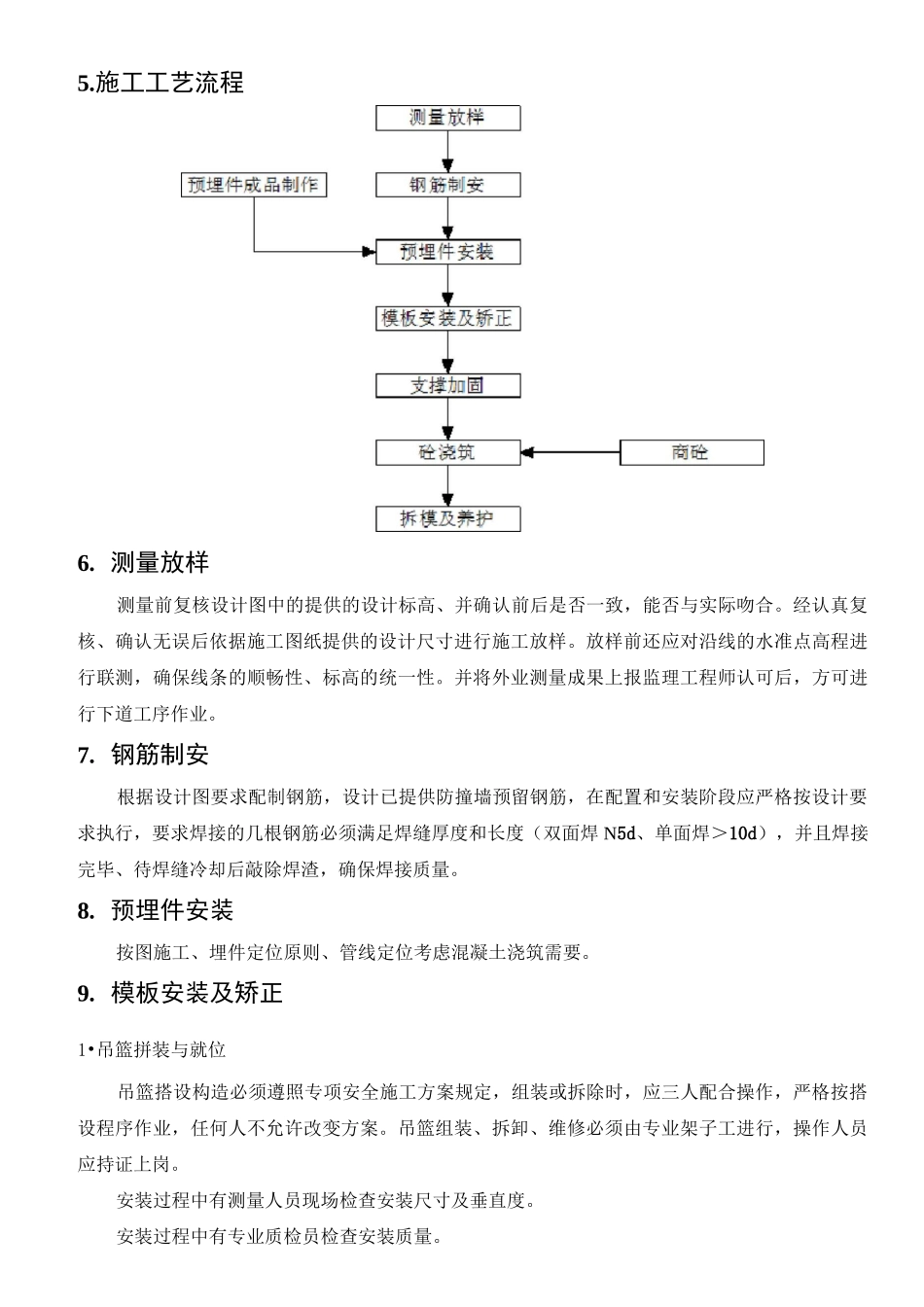

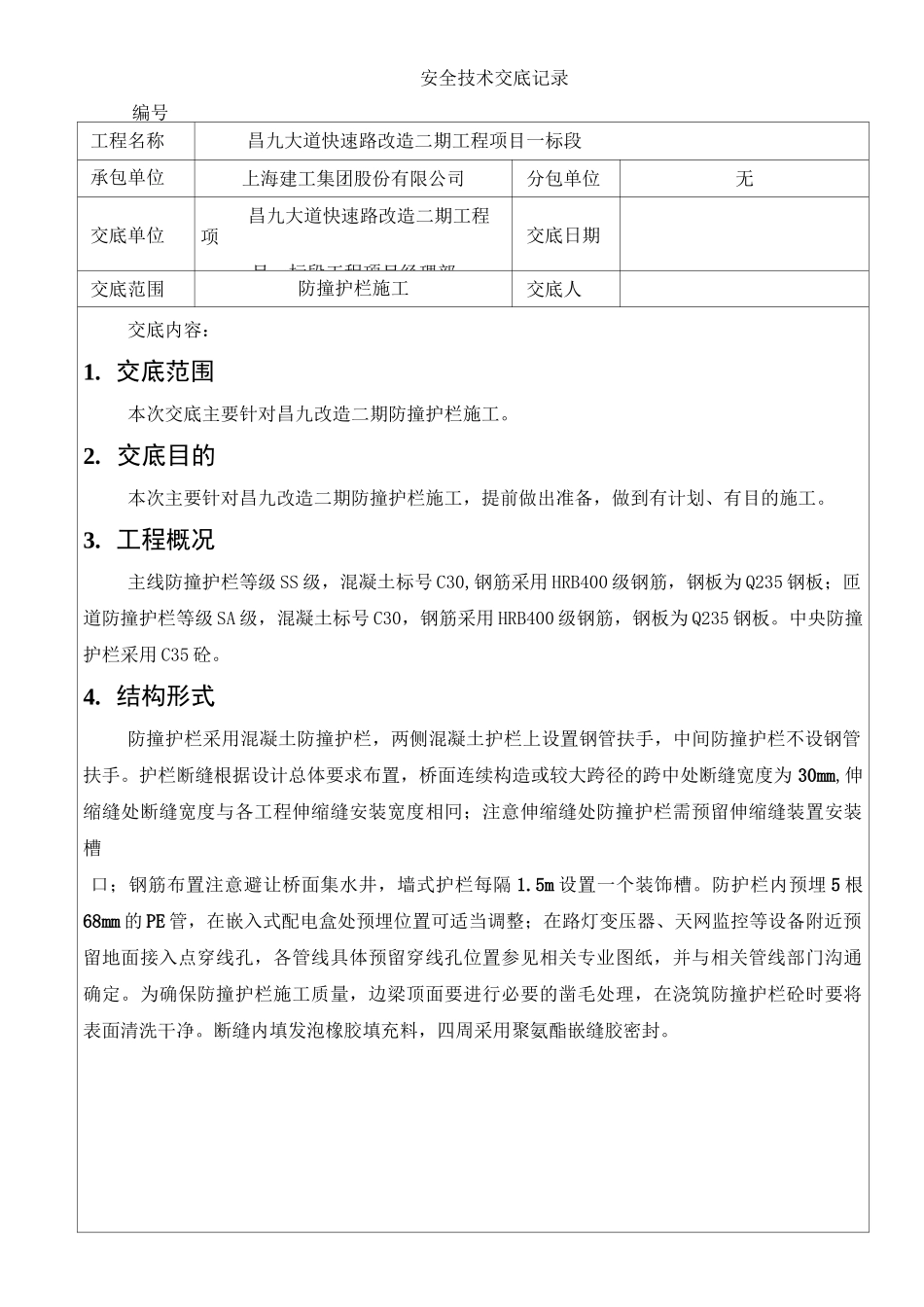

安全技术交底记录编号工程名称昌九大道快速路改造二期工程项目一标段承包单位上海建工集团股份有限公司分包单位无交底单位昌九大道快速路改造二期工程项目一标段工程项目经理部交底日期交底范围防撞护栏施工交底人交底内容：1. 交底范围本次交底主要针对昌九改造二期防撞护栏施工。2. 交底目的本次主要针对昌九改造二期防撞护栏施工，提前做出准备，做到有计划、有目的施工。3. 工程概况主线防撞护栏等级 SS 级，混凝土标号 C30,钢筋采用 HRB400 级钢筋，钢板为 Q235 钢板；匝道防撞护栏等级 SA 级，混凝土标号 C30，钢筋采用 HRB400 级钢筋，钢板为 Q235 钢板。中央防撞护栏采用 C35 砼。4. 结构形式防撞护栏采用混凝土防撞护栏，两侧混凝土护栏上设置钢管扶手，中间防撞护栏不设钢管扶手。护栏断缝根据设计总体要求布置，桥面连续构造或较大跨径的跨中处断缝宽度为 30mm,伸缩缝处断缝宽度与各工程伸缩缝安装宽度相冋；注意伸缩缝处防撞护栏需预留伸缩缝装置安装槽口；钢筋布置注意避让桥面集水井，墙式护栏每隔 1.5m 设置一个装饰槽。防护栏内预埋 5 根68mm 的 PE 管，在嵌入式配电盒处预埋位置可适当调整；在路灯变压器、天网监控等设备附近预留地面接入点穿线孔，各管线具体预留穿线孔位置参见相关专业图纸，并与相关管线部门沟通确定。为确保防撞护栏施工质量，边梁顶面要进行必要的凿毛处理，在浇筑防撞护栏砼时要将表面清洗干净。断缝内填发泡橡胶填充料，四周采用聚氨酯嵌缝胶密封。防撞埴统计表部位小计工程数里表长度陆撞墙类型主线桥防撞护栏匝道桥防撞护栏中央防撞护栏卫匝道3403047VE 匝道973.281013.2S7V匚匝道766.77726.69V7D 匝道775.134775.4877E 匝道1202.741210V7F 匝道376375V7G 匝道615512.377H 匝道528538VVY 线桥12608407YK0+72S.1 岀地面桥11Um 栏杆LlOmg 动护栏跨庐山南大道桥5703S0/V/ZK2+131.目地面桥2422B4//yZK2+131.5 地面轿拦埴防撞埴7苗糜湘东蹈营线轿1241007黄家湖东路胯绒桥挡墻防撞墻K0+75T 箱涌桥3477YK0+355 地面轿卜金厲栏杆 T汕冈筋混凝土防撞栏杆7 亦金属栏杆T 加钢筋混澀±防撞栏杆77V7YK1-H07.2 地面桥109.6109.67YK0+95S.背地面桥63.263.2775.施工工艺流程6. 测量放样测量前复核设计图中的提供的设计标高、并确认前后是否一致，能否与实际吻合。经认真复核、确认无误后依据施工图纸提供的设计尺寸进行施工放样。放样前还应对沿线的水准点高程进行联测，...
