储罐保温施工方案

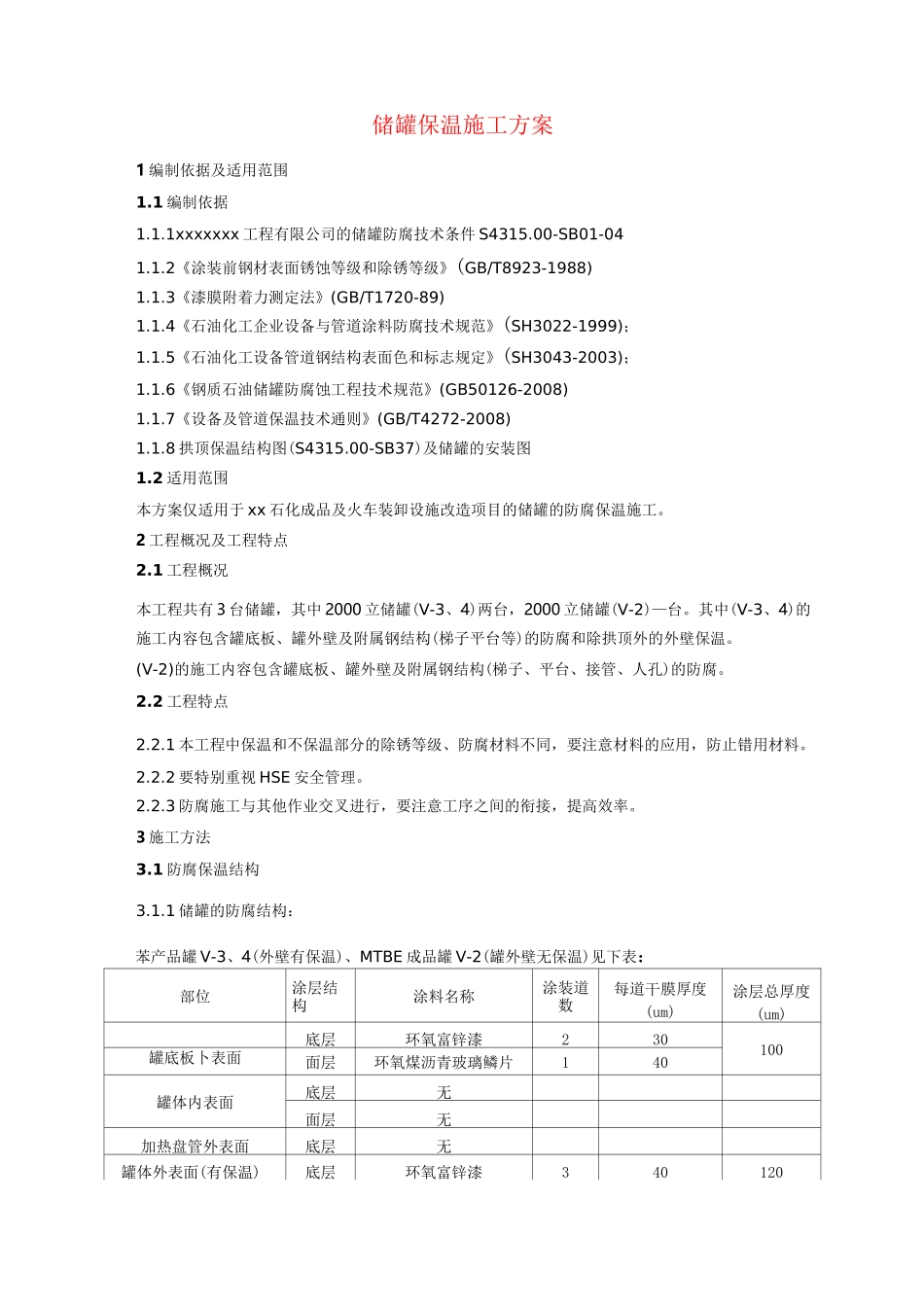

储罐保温施工方案1 编制依据及适用范围1.1 编制依据1.1.1xxxxxxx 工程有限公司的储罐防腐技术条件 S4315.00-SB01-041.1.2《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923-1988)1.1.3《漆膜附着力测定法》(GB/T1720-89)1.1.4《石油化工企业设备与管道涂料防腐技术规范》(SH3022-1999)；1.1.5《石油化工设备管道钢结构表面色和标志规定》(SH3043-2003)；1.1.6《钢质石油储罐防腐蚀工程技术规范》(GB50126-2008)1.1.7《设备及管道保温技术通则》(GB/T4272-2008)1.1.8 拱顶保温结构图(S4315.00-SB37)及储罐的安装图1.2 适用范围本方案仅适用于 xx 石化成品及火车装卸设施改造项目的储罐的防腐保温施工。2 工程概况及工程特点2.1 工程概况本工程共有 3 台储罐，其中 2000 立储罐(V-3、4)两台，2000 立储罐(V-2)—台。其中(V-3、4)的施工内容包含罐底板、罐外壁及附属钢结构(梯子平台等)的防腐和除拱顶外的外壁保温。(V-2)的施工内容包含罐底板、罐外壁及附属钢结构(梯子、平台、接管、人孔)的防腐。2.2 工程特点2.2.1 本工程中保温和不保温部分的除锈等级、防腐材料不同，要注意材料的应用，防止错用材料。2.2.2 要特别重视 HSE 安全管理。2.2.3 防腐施工与其他作业交叉进行，要注意工序之间的衔接，提高效率。3 施工方法3.1 防腐保温结构3.1.1 储罐的防腐结构：苯产品罐 V-3、4(外壁有保温)、MTBE 成品罐 V-2(罐外壁无保温)见下表：部位涂层结构涂料名称涂装道数每道干膜厚度(um)涂层总厚度(um)底层环氧富锌漆230100罐底板卜表面面层环氧煤沥青玻璃鳞片140罐体内表面底层无面层无加热盘管外表面底层无罐体外表面(有保温)底层环氧富锌漆340120罐体外表面(无保温)底层环氧富锌漆240280中间层环氧富锌漆240面层丙烯酸聚氨脂漆340边缘板与基础连接处三元乙丙防水橡胶带3.1.2 罐底板下表面进行机械喷砂除锈，处理后的金属表面应达到 GB/T8923-1988《涂装前钢材表面锈蚀等级和除锈等级》中 Sa2.5 级；焊缝周边留出 50mm 不涂，边缘板与基础连接处用三元乙丙防水橡胶带防腐；罐外壁（包括梯子平台）金属表面处理要达到 GB/T8923-1988《涂装前钢材表面锈蚀等级和除锈等级》中 St3 级。3.1.3 其中需要保温的（V-3/4）在保温之前，罐壁外表面从罐底往上 800mm 宽的范围内应刷防潮沥青，施工完后罐底角处应采用沥青封口。3.1.4（v-3/4）储罐保温采用离心玻璃棉板，保温厚度 60mm。保温护层采用镀锌瓦楞板，厚度0.6mm。3・...
