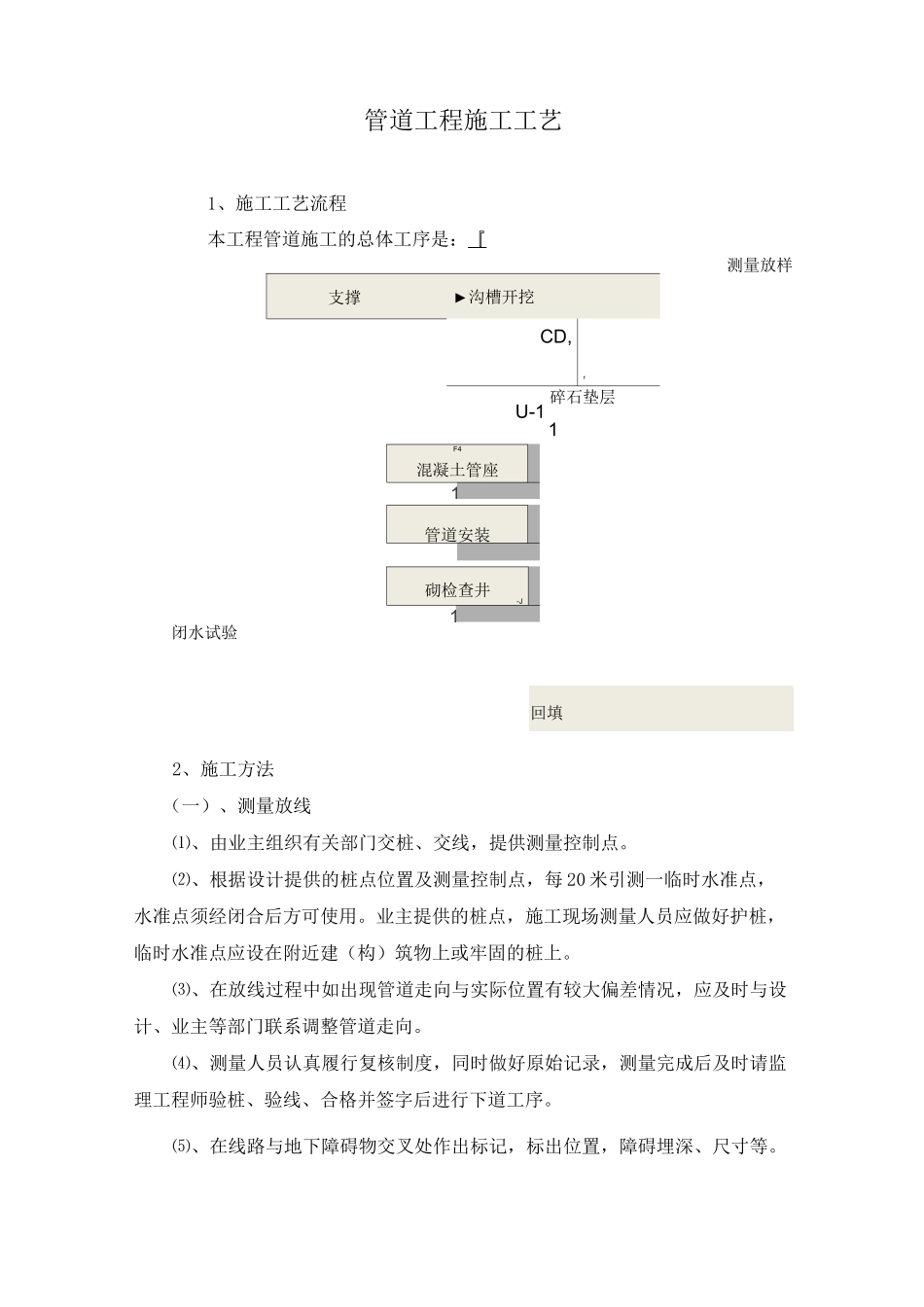

管道工程施工工艺1、施工工艺流程本工程管道施工的总体工序是：『测量放样支撑►沟槽开挖CD,r碎石垫层U-11F4混凝土管座1管道安装砌检查井-J1闭水试验回填2、施工方法（一）、测量放线⑴、由业主组织有关部门交桩、交线，提供测量控制点。⑵、根据设计提供的桩点位置及测量控制点，每 20 米引测一临时水准点，水准点须经闭合后方可使用。业主提供的桩点，施工现场测量人员应做好护桩，临时水准点应设在附近建（构）筑物上或牢固的桩上。⑶、在放线过程中如出现管道走向与实际位置有较大偏差情况，应及时与设计、业主等部门联系调整管道走向。⑷、测量人员认真履行复核制度，同时做好原始记录，测量完成后及时请监理工程师验桩、验线、合格并签字后进行下道工序。⑸、在线路与地下障碍物交叉处作出标记，标出位置，障碍埋深、尺寸等。⑹、测量原地面高程,并且记录现场原地面的高程和地形，提交监理工程师。（二）材料、设备验收及布管⑴、材料要求管道工程应按设计文件和施工图施工。管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。管道工程施工及验收除应符合本规范规定外，尚应符合国家现行的有关标准规范的规定。⑵、设备验收及布管① 入槽前管道要妥善安置，防止损坏管道。② 存放塑管的地面要平坦松软，场地附近不得有腐蚀性化学物品。③ 管材运至现场后，沿沟槽一侧摆放，特殊地段下管前再二次倒运到所需地段。④ 管子起吊时要保持一定的角度确保管子变形力最小。⑤ 管材、管件及设备运卸至现场后，必须由材料员（质检员配合）逐根逐件检查外防腐及管口质量，并做好标识记录，不合格的不准使用，并且运离现场。管材、管件、设备进场后，应具备合格证、材质单。⑥ 各种阀门要放在干燥防雨场地用支架支离地面，分类存放，标志朝外，便于装卸和检验，管帽和保护在安装前不得拆掉。（三）土方开挖⑴、开挖前的准备开挖前根据业主提供的资料进行现场调查以查明以下情况：① 施工期间地下水位、土质情况；② 地上、地下构筑物分布情况，并与当地部门洽谈处理方案；沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。③ 对已建管道、构筑物的衔接位置与高程在管线的沟槽开挖前，要取得总监对沟槽挖...
