浅谈高支模的施工方法及安全保证措施

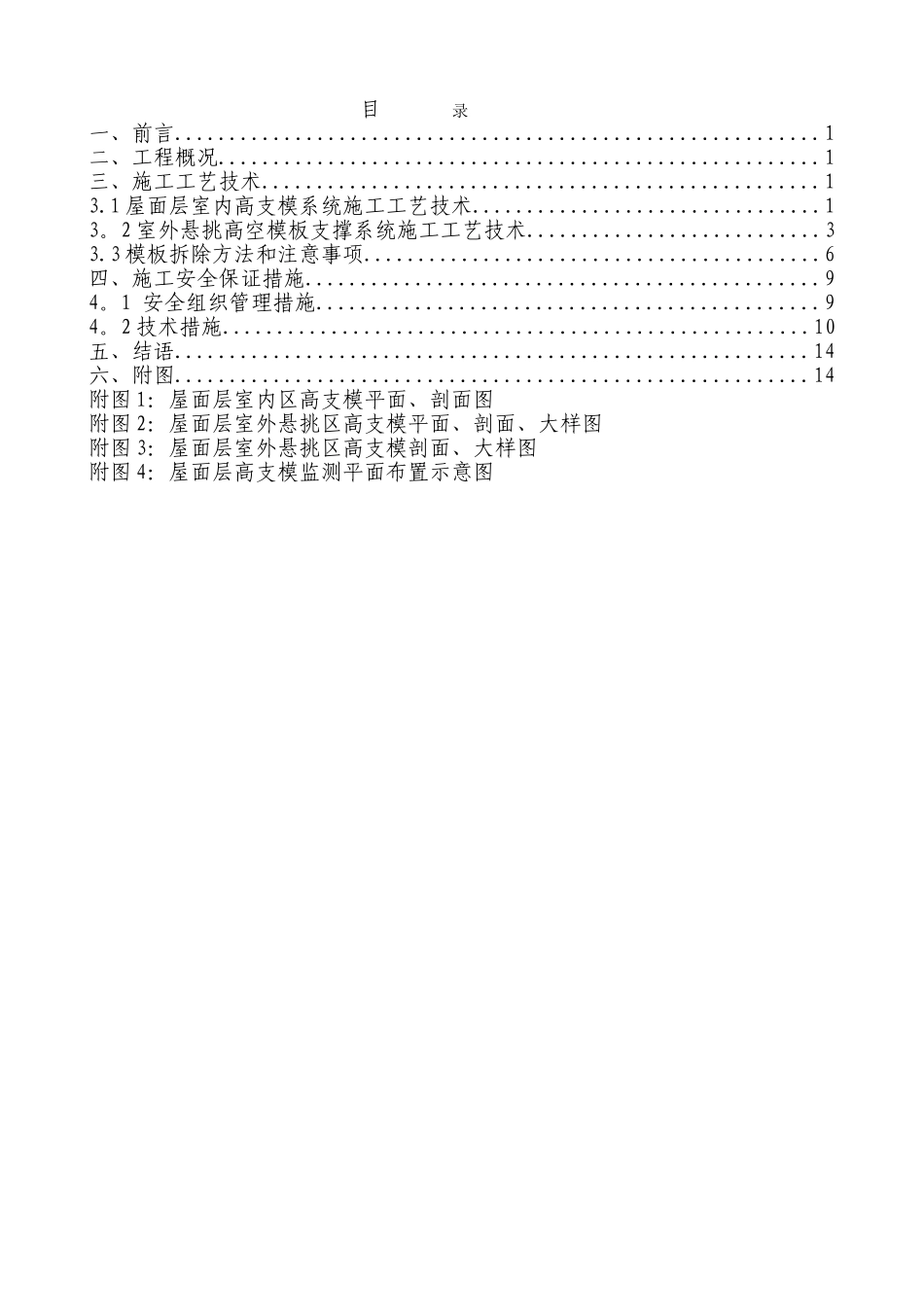

浅谈高支模的施工方法及安全保证措施_第1页
1/14

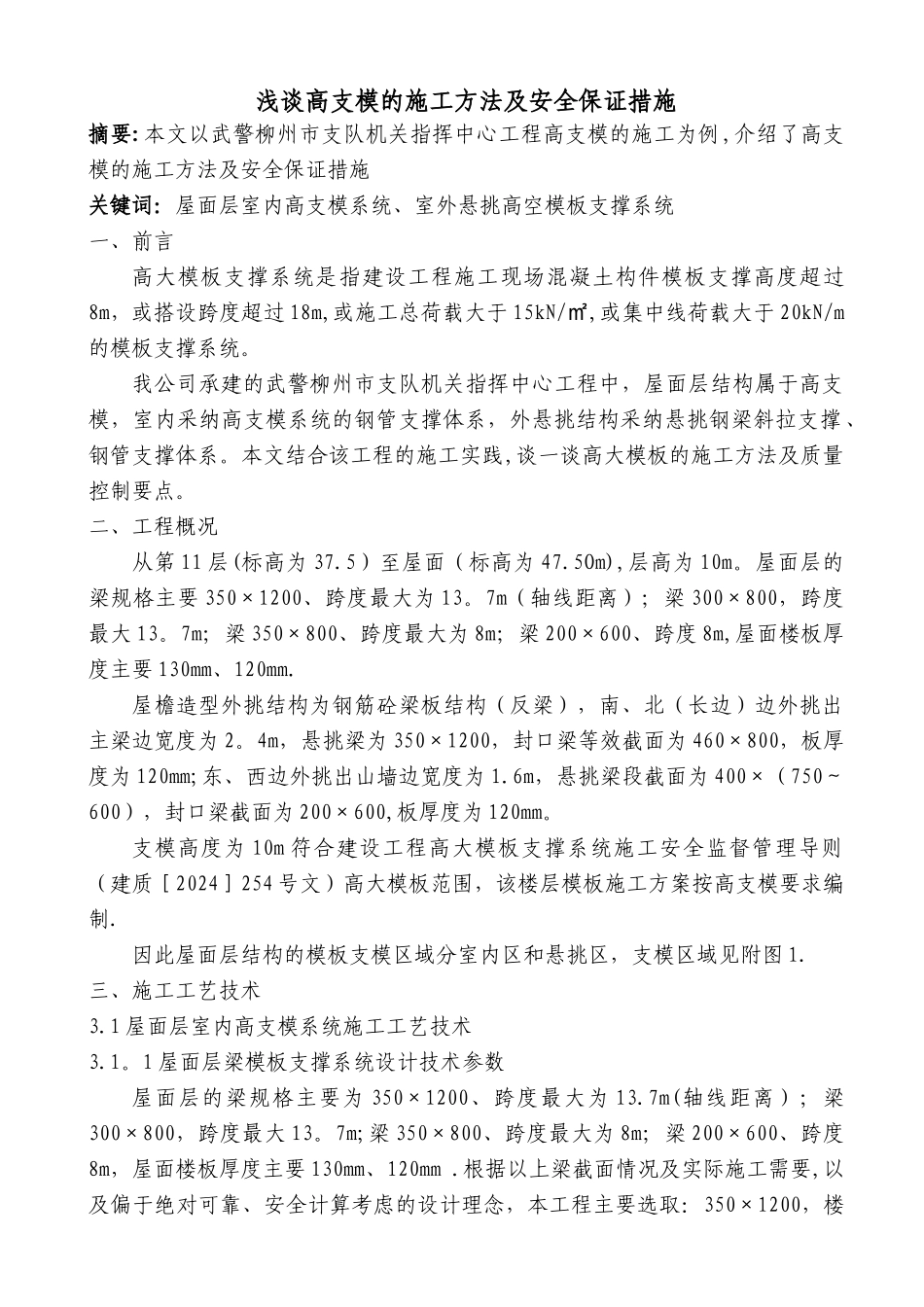

浅谈高支模的施工方法及安全保证措施_第2页
2/14

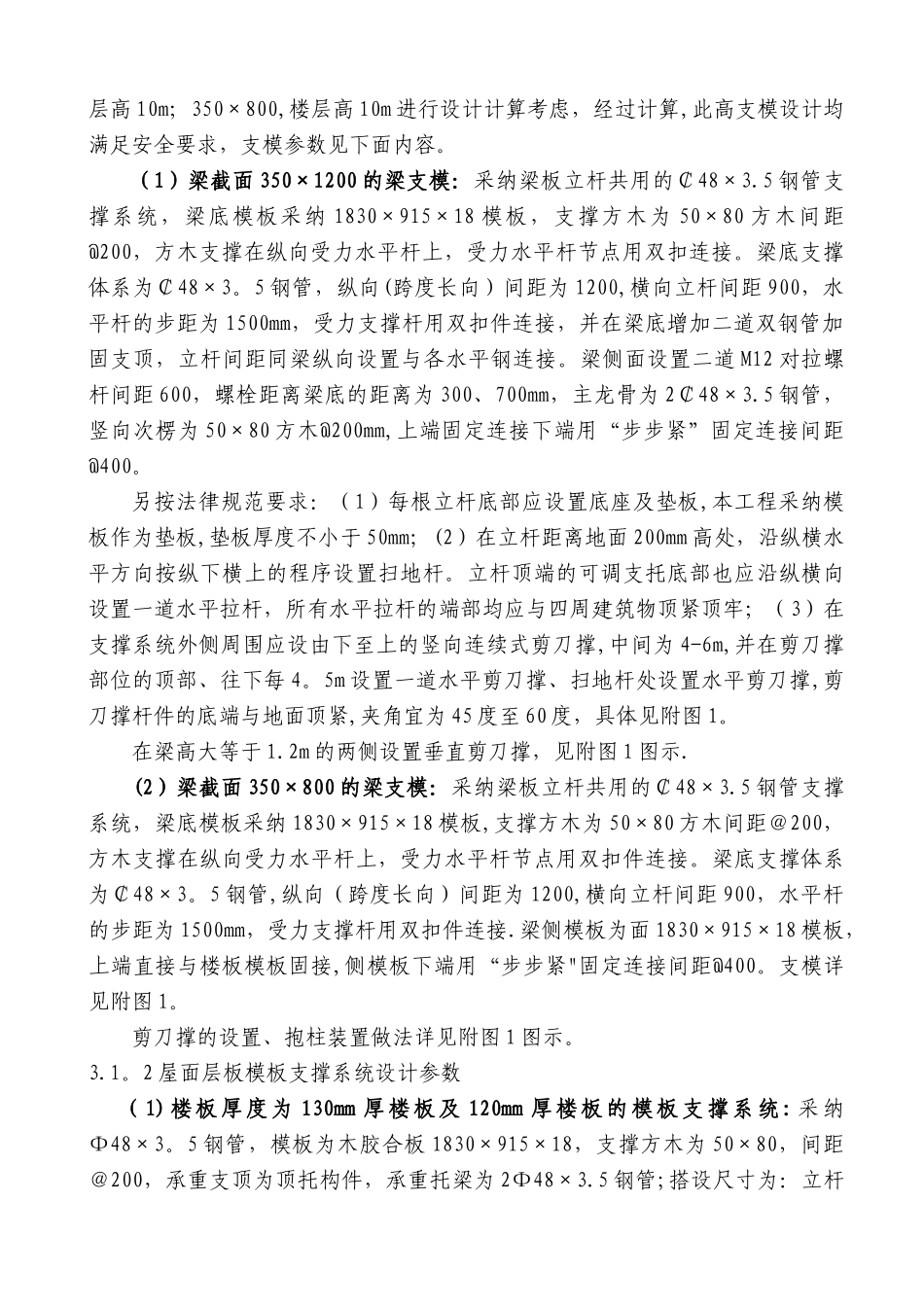

浅谈高支模的施工方法及安全保证措施_第3页
3/14
目 录一、前言...........................................................1二、工程概况.......................................................1三、施工工艺技术...................................................13.1 屋面层室内高支模系统施工工艺技术................................13。2 室外悬挑高空模板支撑系统施工工艺技术...........................33.3 模板拆除方法和注意事项..........................................6四、施工安全保证措施...............................................94。1 安全组织管理措施..............................................94。2 技术措施......................................................10五、结语..........................................................14六、附图..........................................................14附图 1:屋面层室内区高支模平面、剖面图附图 2:屋面层室外悬挑区高支模平面、剖面、大样图附图 3:屋面层室外悬挑区高支模剖面、大样图附图 4:屋面层高支模监测平面布置示意图浅谈高支模的施工方法及安全保证措施摘要:本文以武警柳州市支队机关指挥中心工程高支模的施工为例,介绍了高支模的施工方法及安全保证措施关键词:屋面层室内高支模系统、室外悬挑高空模板支撑系统一、前言高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m,或搭设跨度超过 18m,或施工总荷载大于 15kN/㎡,或集中线荷载大于 20kN/m的模板支撑系统。我公司承建的武警柳州市支队机关指挥中心工程中,屋面层结构属于高支模,室内采纳高支模系统的钢管支撑体系,外悬挑结构采纳悬挑钢梁斜拉支撑 、钢管支撑体系。本文结合该工程的施工实践,谈一谈高大模板的施工方法及质量控制要点。二、工程概况从第 11 层(标高为 37.5)至屋面(标高为 47.5Om),层高为 10m。屋面层的梁规格主要 350×1200、跨度最大为 13。7m(轴线距离);梁 300×800,跨度最大 13。7m;梁 350×800、跨度最大为 8m;梁 200×600、跨度 8m,屋面楼板厚度主要 130mm、120mm.屋檐造型外挑结构为钢筋砼梁板结构(反梁),南、北(长边)边外挑出主梁边宽度为 2。4m,悬挑梁为 350×1200,封口梁等效截面为 460×800,板厚度为 120mm;东、西边外挑出山墙边宽度为 1.6m,悬挑梁段截面为 400×(750~600),封口梁截面为 200×600,板厚度为 ...
