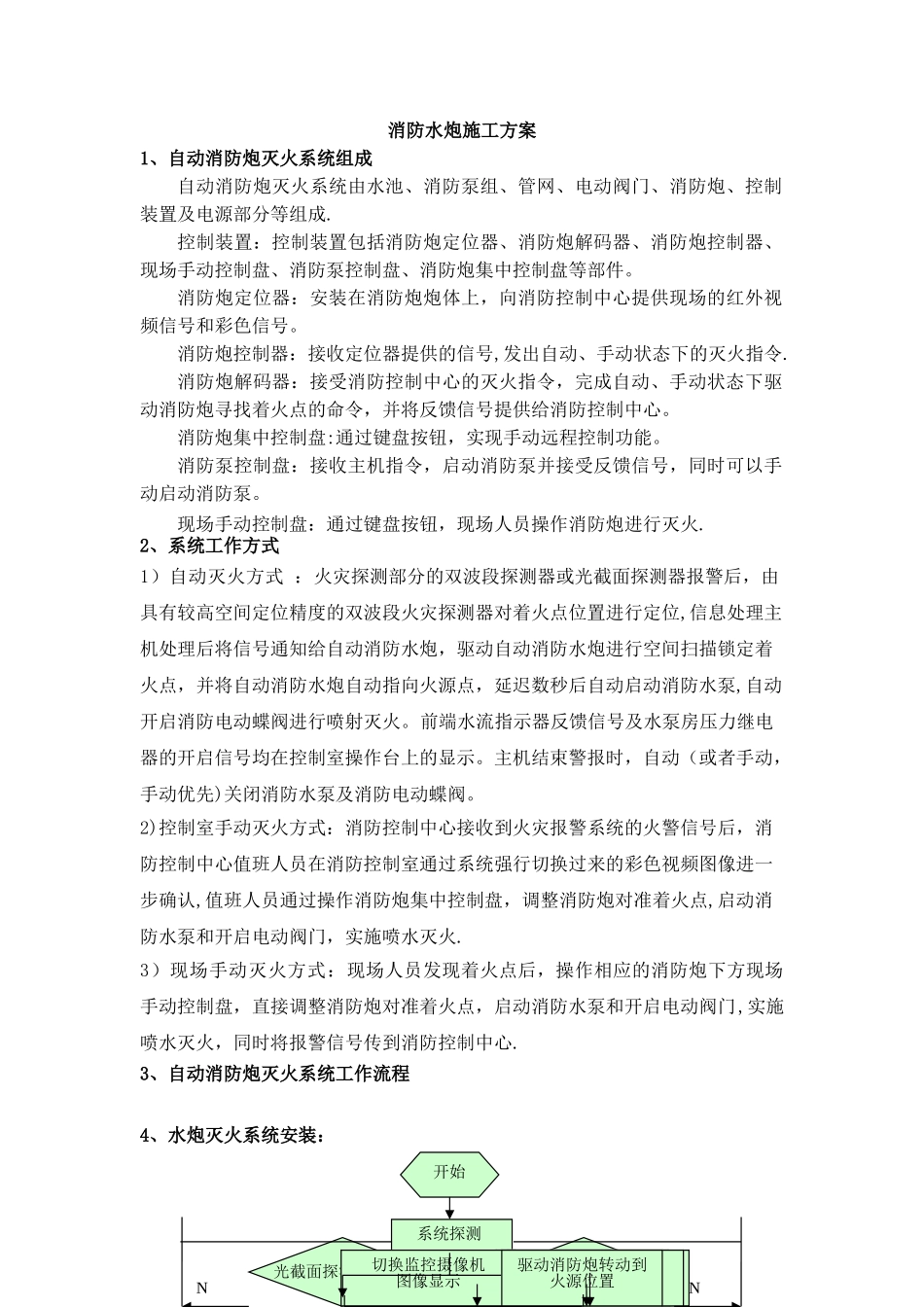

消防水炮施工方案1、自动消防炮灭火系统组成自动消防炮灭火系统由水池、消防泵组、管网、电动阀门、消防炮、控制装置及电源部分等组成.控制装置：控制装置包括消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防炮集中控制盘等部件。消防炮定位器：安装在消防炮炮体上，向消防控制中心提供现场的红外视频信号和彩色信号。消防炮控制器：接收定位器提供的信号,发出自动、手动状态下的灭火指令.消防炮解码器：接受消防控制中心的灭火指令，完成自动、手动状态下驱动消防炮寻找着火点的命令，并将反馈信号提供给消防控制中心。消防炮集中控制盘:通过键盘按钮，实现手动远程控制功能。消防泵控制盘：接收主机指令，启动消防泵并接受反馈信号，同时可以手动启动消防泵。现场手动控制盘：通过键盘按钮，现场人员操作消防炮进行灭火.2、系统工作方式1）自动灭火方式 ：火灾探测部分的双波段探测器或光截面探测器报警后，由具有较高空间定位精度的双波段火灾探测器对着火点位置进行定位,信息处理主机处理后将信号通知给自动消防水炮，驱动自动消防水炮进行空间扫描锁定着火点，并将自动消防水炮自动指向火源点，延迟数秒后自动启动消防水泵,自动开启消防电动蝶阀进行喷射灭火。前端水流指示器反馈信号及水泵房压力继电器的开启信号均在控制室操作台上的显示。主机结束警报时，自动（或者手动，手动优先)关闭消防水泵及消防电动蝶阀。2)控制室手动灭火方式：消防控制中心接收到火灾报警系统的火警信号后，消防控制中心值班人员在消防控制室通过系统强行切换过来的彩色视频图像进一步确认,值班人员通过操作消防炮集中控制盘，调整消防炮对准着火点,启动消防水泵和开启电动阀门，实施喷水灭火.3）现场手动灭火方式：现场人员发现着火点后，操作相应的消防炮下方现场手动控制盘，直接调整消防炮对准着火点，启动消防水泵和开启电动阀门,实施喷水灭火，同时将报警信号传到消防控制中心.3、自动消防炮灭火系统工作流程4、水炮灭火系统安装：开始系统探测光截面探测器报警双波段探测器报警联动控制器工作启动水泵声光报警、录像启动电动碟阀（消防炮喷水）系统探测到无火后消防炮停止喷水切换监控摄像机图像显示NN驱动消防炮转动到火源位置1)火灾探测器的安装探测器的保护范围(可视视角)内，不应有遮挡物。探测器宜水平安装，当必须倾斜安装时，倾斜角不应大于 45℃。2）在安装自动消防炮前,供水管网应完成水压强度和严密性试验，同...
