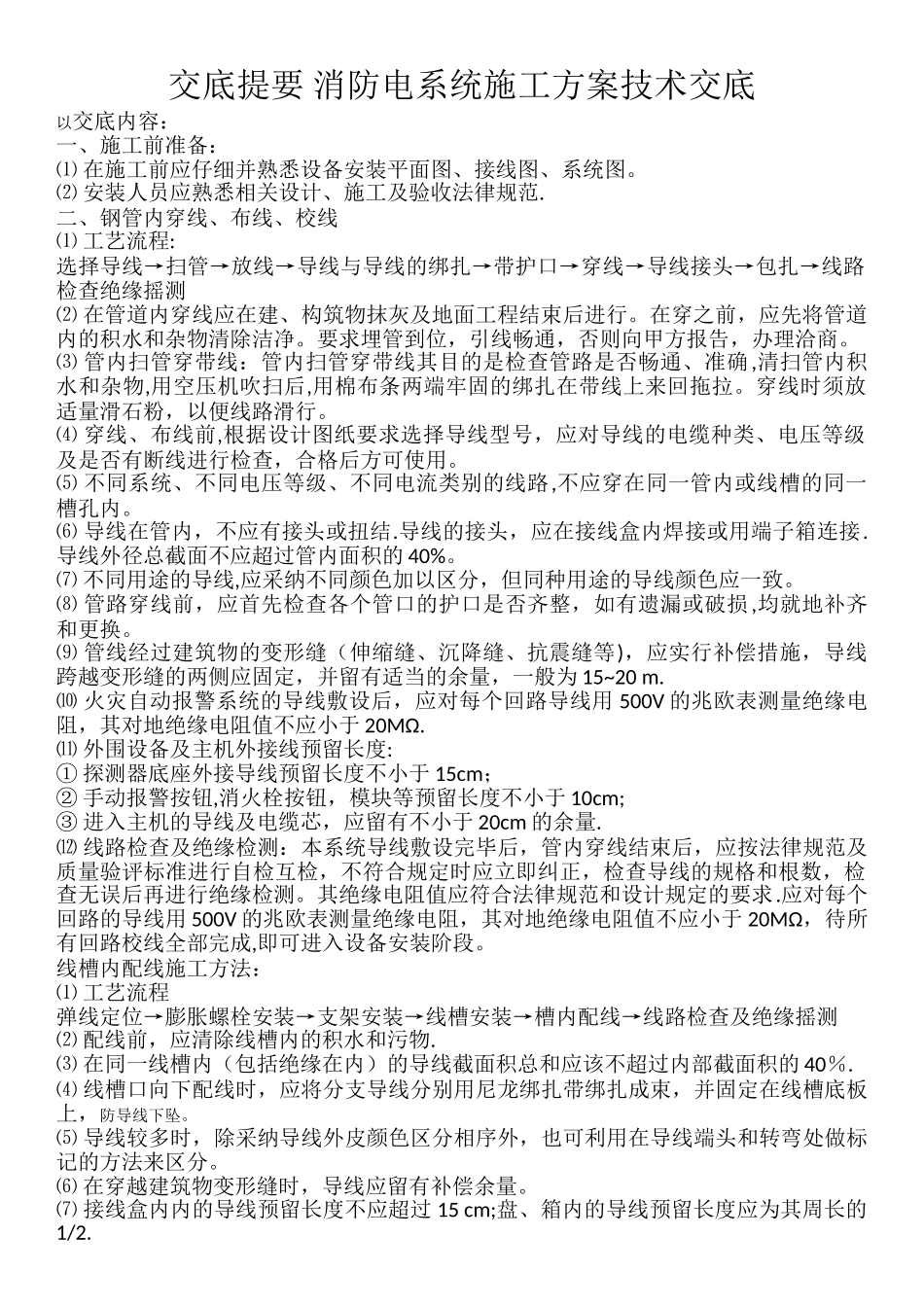

交底提要 消防电系统施工方案技术交底以交底内容：一、施工前准备：⑴ 在施工前应仔细并熟悉设备安装平面图、接线图、系统图。⑵ 安装人员应熟悉相关设计、施工及验收法律规范.二、钢管内穿线、布线、校线⑴ 工艺流程:选择导线→扫管→放线→导线与导线的绑扎→带护口→穿线→导线接头→包扎→线路检查绝缘摇测⑵ 在管道内穿线应在建、构筑物抹灰及地面工程结束后进行。在穿之前，应先将管道内的积水和杂物清除洁净。要求埋管到位，引线畅通，否则向甲方报告，办理洽商。⑶ 管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确 ,清扫管内积水和杂物,用空压机吹扫后,用棉布条两端牢固的绑扎在带线上来回拖拉。穿线时须放适量滑石粉，以便线路滑行。⑷ 穿线、布线前,根据设计图纸要求选择导线型号，应对导线的电缆种类、电压等级及是否有断线进行检查，合格后方可使用。⑸ 不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。⑹ 导线在管内，不应有接头或扭结.导线的接头，应在接线盒内焊接或用端子箱连接.导线外径总截面不应超过管内面积的 40%。⑺ 不同用途的导线,应采纳不同颜色加以区分，但同种用途的导线颜色应一致。⑻ 管路穿线前，应首先检查各个管口的护口是否齐整，如有遗漏或破损 ,均就地补齐和更换。⑼ 管线经过建筑物的变形缝（伸缩缝、沉降缝、抗震缝等)，应实行补偿措施，导线跨越变形缝的两侧应固定，并留有适当的余量，一般为 15~20 m.⑽ 火灾自动报警系统的导线敷设后，应对每个回路导线用 500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于 20MΩ.⑾ 外围设备及主机外接线预留长度:① 探测器底座外接导线预留长度不小于 15cm；② 手动报警按钮,消火栓按钮，模块等预留长度不小于 10cm;③ 进入主机的导线及电缆芯，应留有不小于 20cm 的余量.⑿ 线路检查及绝缘检测：本系统导线敷设完毕后，管内穿线结束后，应按法律规范及质量验评标准进行自检互检，不符合规定时应立即纠正，检查导线的规格和根数，检查无误后再进行绝缘检测。其绝缘电阻值应符合法律规范和设计规定的要求.应对每个回路的导线用 500V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于 20MΩ，待所有回路校线全部完成,即可进入设备安装阶段。线槽内配线施工方法：⑴ 工艺流程弹线定位→膨胀螺栓安装→支架安装→线槽安装→槽内配线→线路检查及绝缘摇测⑵ 配线前，应清除线槽内的...
