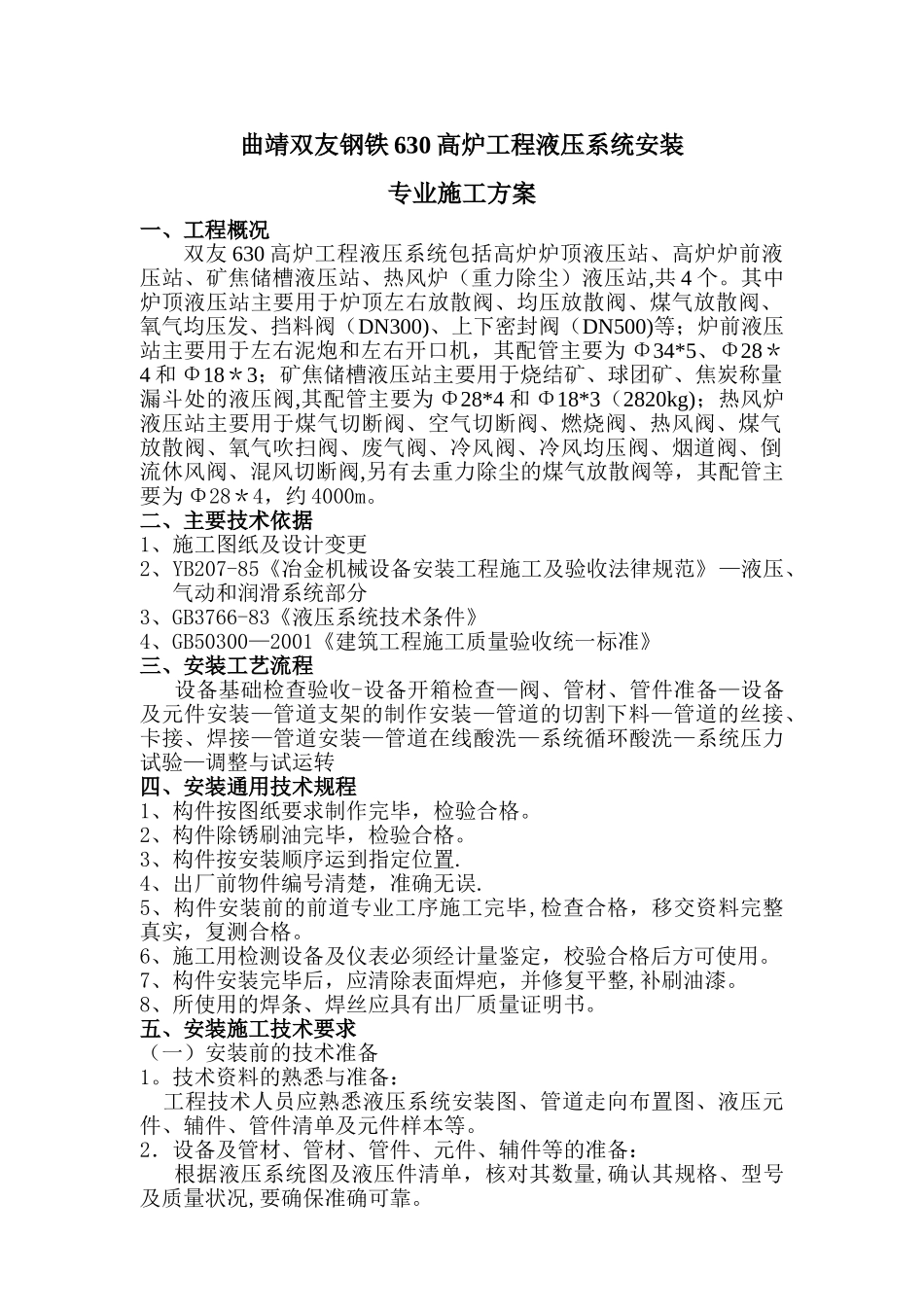

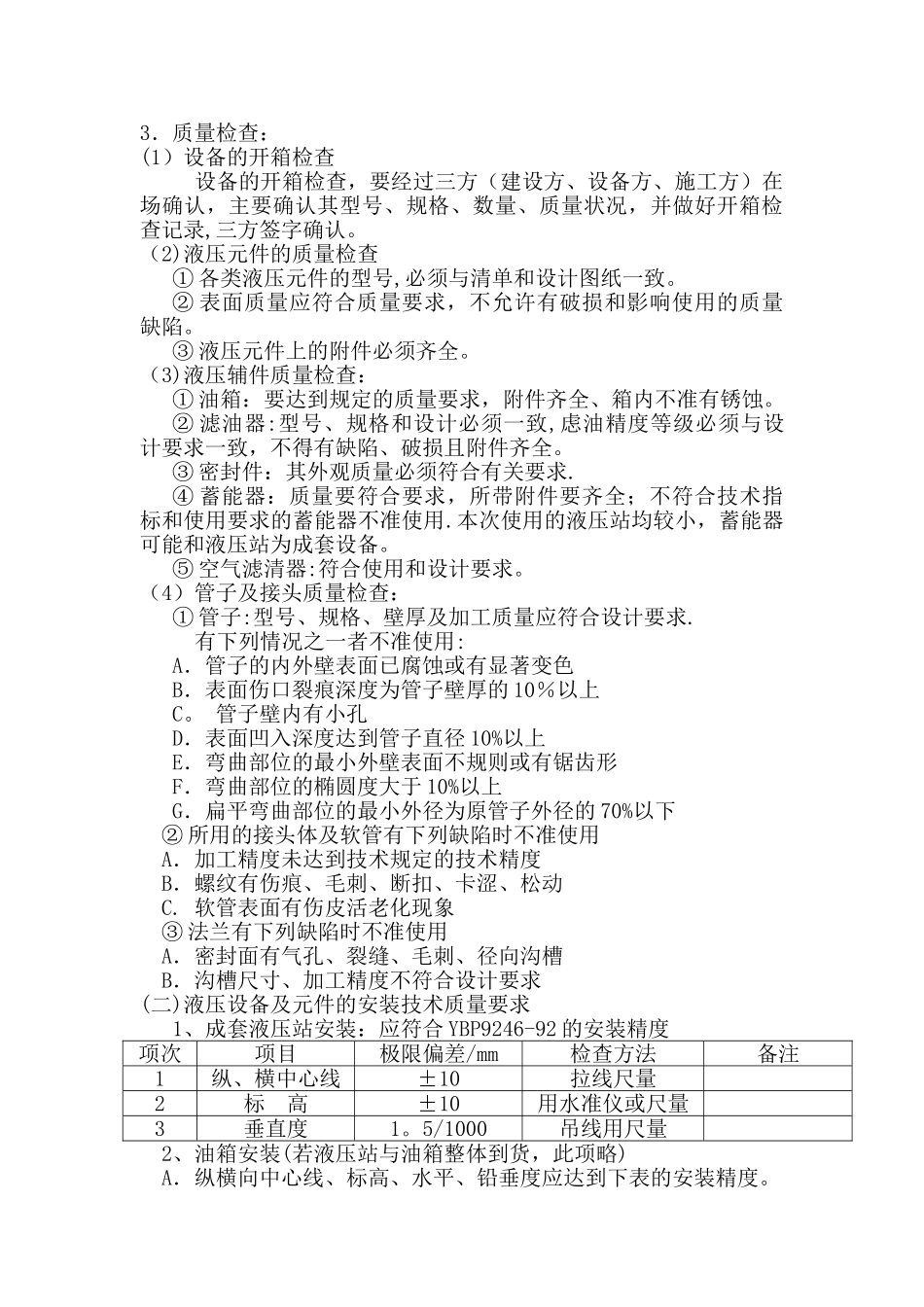

曲靖双友钢铁 630 高炉工程液压系统安装专业施工方案一、工程概况双友 630 高炉工程液压系统包括高炉炉顶液压站、高炉炉前液压站、矿焦储槽液压站、热风炉(重力除尘)液压站,共 4 个。其中炉顶液压站主要用于炉顶左右放散阀、均压放散阀、煤气放散阀、氧气均压发、挡料阀(DN300)、上下密封阀(DN500)等;炉前液压站主要用于左右泥炮和左右开口机,其配管主要为 Φ34*5、Φ28*4 和 Φ18*3;矿焦储槽液压站主要用于烧结矿、球团矿、焦炭称量漏斗处的液压阀,其配管主要为 Φ28*4 和 Φ18*3(2820kg);热风炉液压站主要用于煤气切断阀、空气切断阀、燃烧阀、热风阀、煤气放散阀、氧气吹扫阀、废气阀、冷风阀、冷风均压阀、烟道阀、倒流休风阀、混风切断阀,另有去重力除尘的煤气放散阀等,其配管主要为 Φ28*4,约 4000m。二、主要技术依据1、施工图纸及设计变更2、YB207-85《冶金机械设备安装工程施工及验收法律规范》—液压、气动和润滑系统部分3、GB3766-83《液压系统技术条件》4、GB50300—2001《建筑工程施工质量验收统一标准》三、安装工艺流程 设备基础检查验收-设备开箱检查—阀、管材、管件准备—设备及元件安装—管道支架的制作安装—管道的切割下料—管道的丝接、卡接、焊接—管道安装—管道在线酸洗—系统循环酸洗—系统压力试验—调整与试运转四、安装通用技术规程1、构件按图纸要求制作完毕,检验合格。2、构件除锈刷油完毕,检验合格。3、构件按安装顺序运到指定位置.4、出厂前物件编号清楚,准确无误.5、构件安装前的前道专业工序施工完毕,检查合格,移交资料完整真实,复测合格。6、施工用检测设备及仪表必须经计量鉴定,校验合格后方可使用。7、构件安装完毕后,应清除表面焊疤,并修复平整,补刷油漆。8、所使用的焊条、焊丝应具有出厂质量证明书。五、安装施工技术要求(一)安装前的技术准备1。技术资料的熟悉与准备: 工程技术人员应熟悉液压系统安装图、管道走向布置图、液压元件、辅件、管件清单及元件样本等。2.设备及管材、管材、管件、元件、辅件等的准备: 根据液压系统图及液压件清单,核对其数量,确认其规格、型号及质量状况,要确保准确可靠。3.质量检查:(1)设备的开箱检查 设备的开箱检查,要经过三方(建设方、设备方、施工方)在场确认,主要确认其型号、规格、数量、质量状况,并做好开箱检查记录,三方签字确认。(2)液压元件的质量检查① 各类液压元件的型号,必须与清单和设计图纸一致。...
