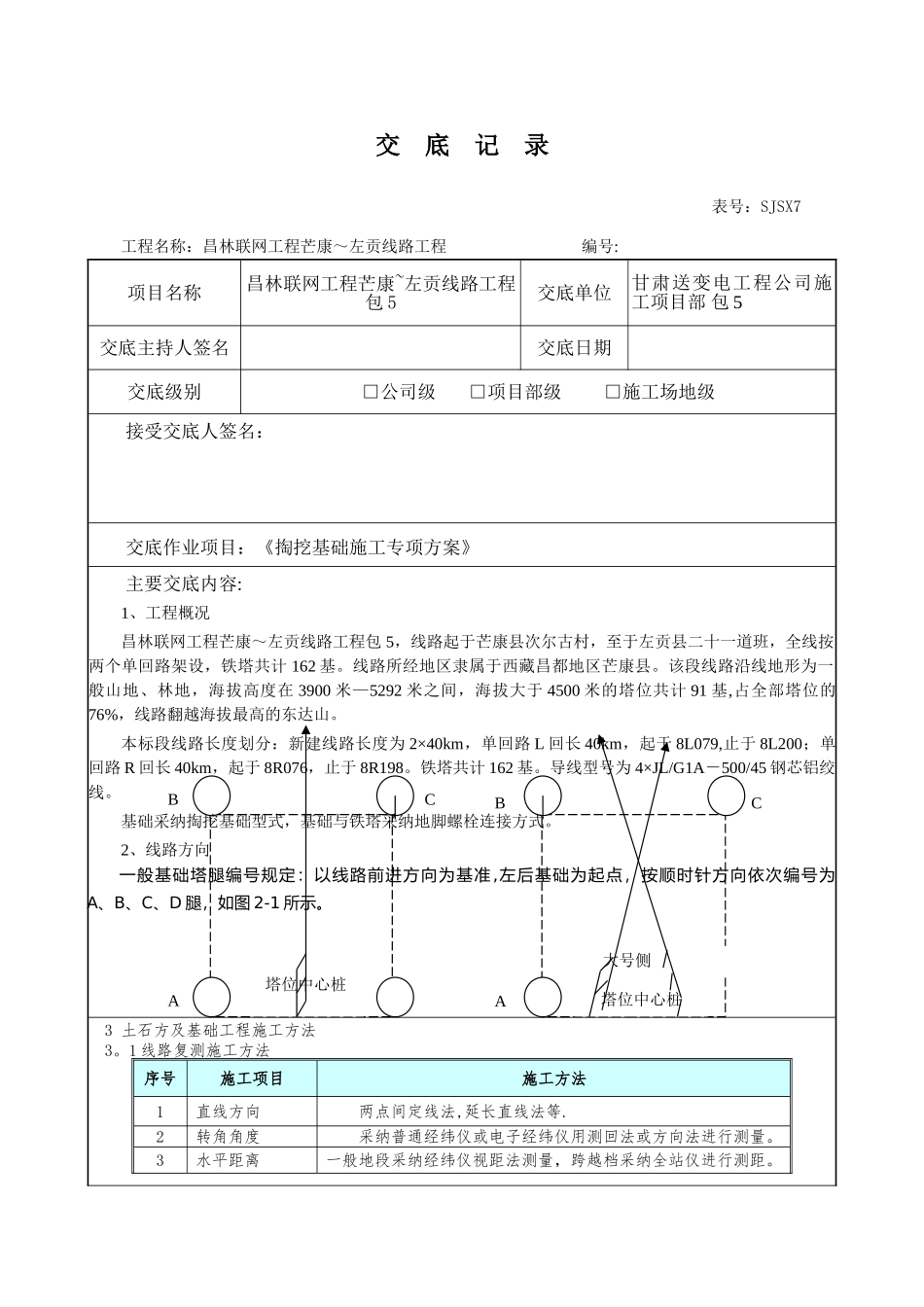

大号侧 (前)塔位中心桩BACBAC 大号侧塔位中心桩交 底 记 录表号：SJSX7工程名称：昌林联网工程芒康～左贡线路工程 编号: 项目名称昌林联网工程芒康~左贡线路工程包 5交底单位甘肃送变电工程公司施工项目部 包 5交底主持人签名交底日期交底级别□公司级 □项目部级 □施工场地级接受交底人签名：交底作业项目：《掏挖基础施工专项方案》主要交底内容:1、工程概况昌林联网工程芒康～左贡线路工程包 5，线路起于芒康县次尔古村，至于左贡县二十一道班，全线按两个单回路架设，铁塔共计 162 基。线路所经地区隶属于西藏昌都地区芒康县。该段线路沿线地形为一般山地、林地，海拔高度在 3900 米—5292 米之间，海拔大于 4500 米的塔位共计 91 基,占全部塔位的76%，线路翻越海拔最高的东达山。 本标段线路长度划分：新建线路长度为 2×40km，单回路 L 回长 40km，起于 8L079,止于 8L200；单回路 R 回长 40km，起于 8R076，止于 8R198。铁塔共计 162 基。导线型号为 4×JL/G1A－500/45 钢芯铝绞线。基础采纳掏挖基础型式，基础与铁塔采纳地脚螺栓连接方式。2、线路方向一般基础塔腿编号规定：以线路前进方向为基准,左后基础为起点，按顺时针方向依次编号为A、B、C、D 腿，如图 2-1 所示。 3 土石方及基础工程施工方法3。1 线路复测施工方法序号施工项目施工方法1直线方向两点间定线法,延长直线法等.2转角角度采纳普通经纬仪或电子经纬仪用测回法或方向法进行测量。3水平距离一般地段采纳经纬仪视距法测量，跨越档采纳全站仪进行测距。序号施工项目施工方法4高程采纳三角高程测量的方法进行高程测量和计算。5不 通 视 情 况 下的复测采纳等腰三角形法、矩形法、任意辅助桩法进行复测。特别情况下根据设计提供的塔位中心桩坐标，采纳 GPS 定位系统进行坐标复核。6交叉跨越物采纳经纬仪综合测量的方法进行复测。7地 形 凸 起 点 高程用经纬仪和塔尺按三角高程测量的方法进行综合测量.8危险点及风偏用经纬仪和塔尺按三角高程测量的方法进行综合测量。3。2 土石方及基础、接地施工方法 序号施工项目施工方法1.施工场地运输确定合理的运输路径，利用国道、省道和县乡公路进行汽车运输，对稍加拓修可通汽车或小型农机的道路作临时修筑,尽量利用原有道路,少损青苗.对车辆难以到达的个别塔位，可采纳索道运输。2.基面处理不开大基面，采纳“零"基面思路，只对单腿作小平台处理或分坑后直接进行开挖。3.土...
