深基坑临时用电方案

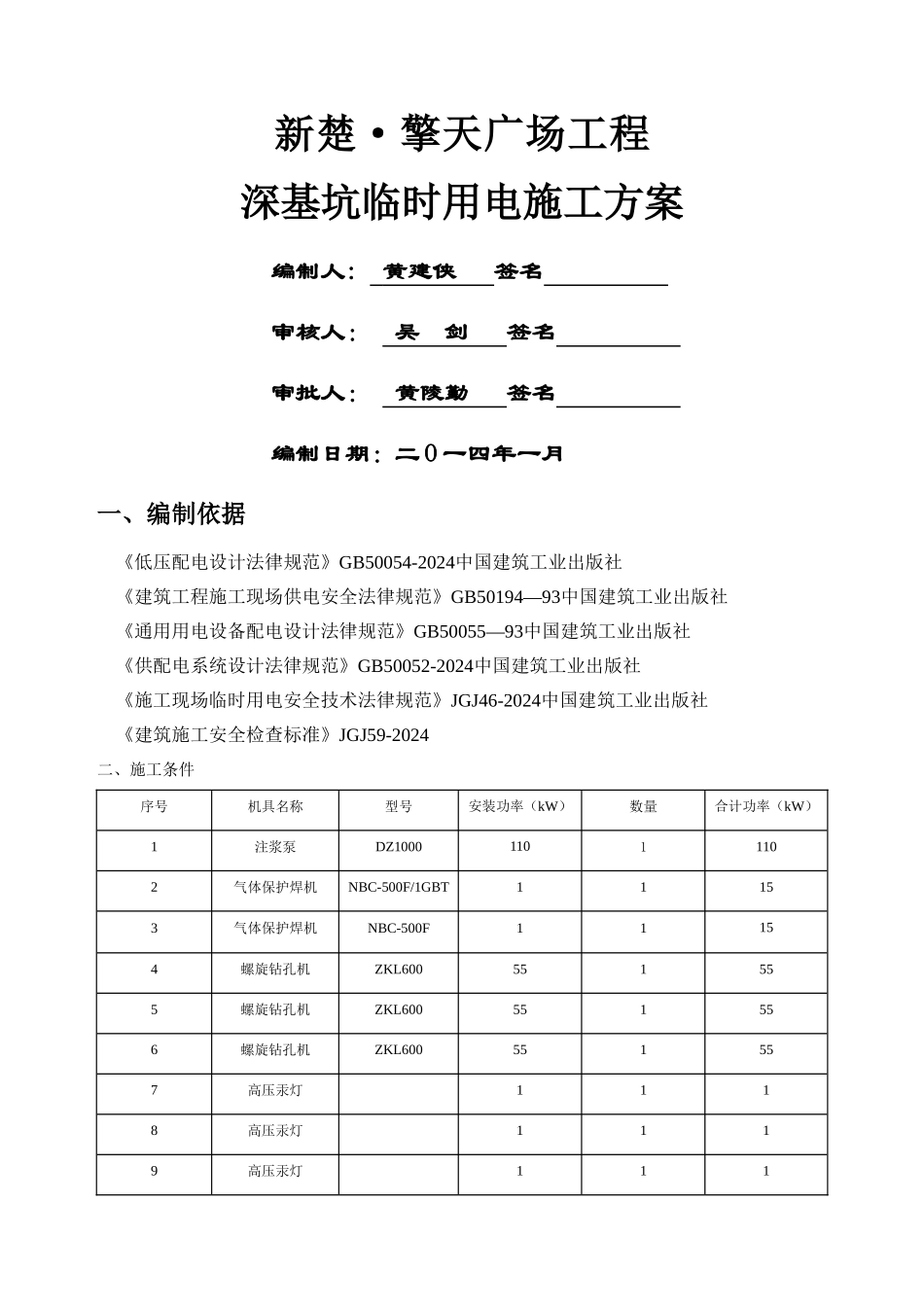

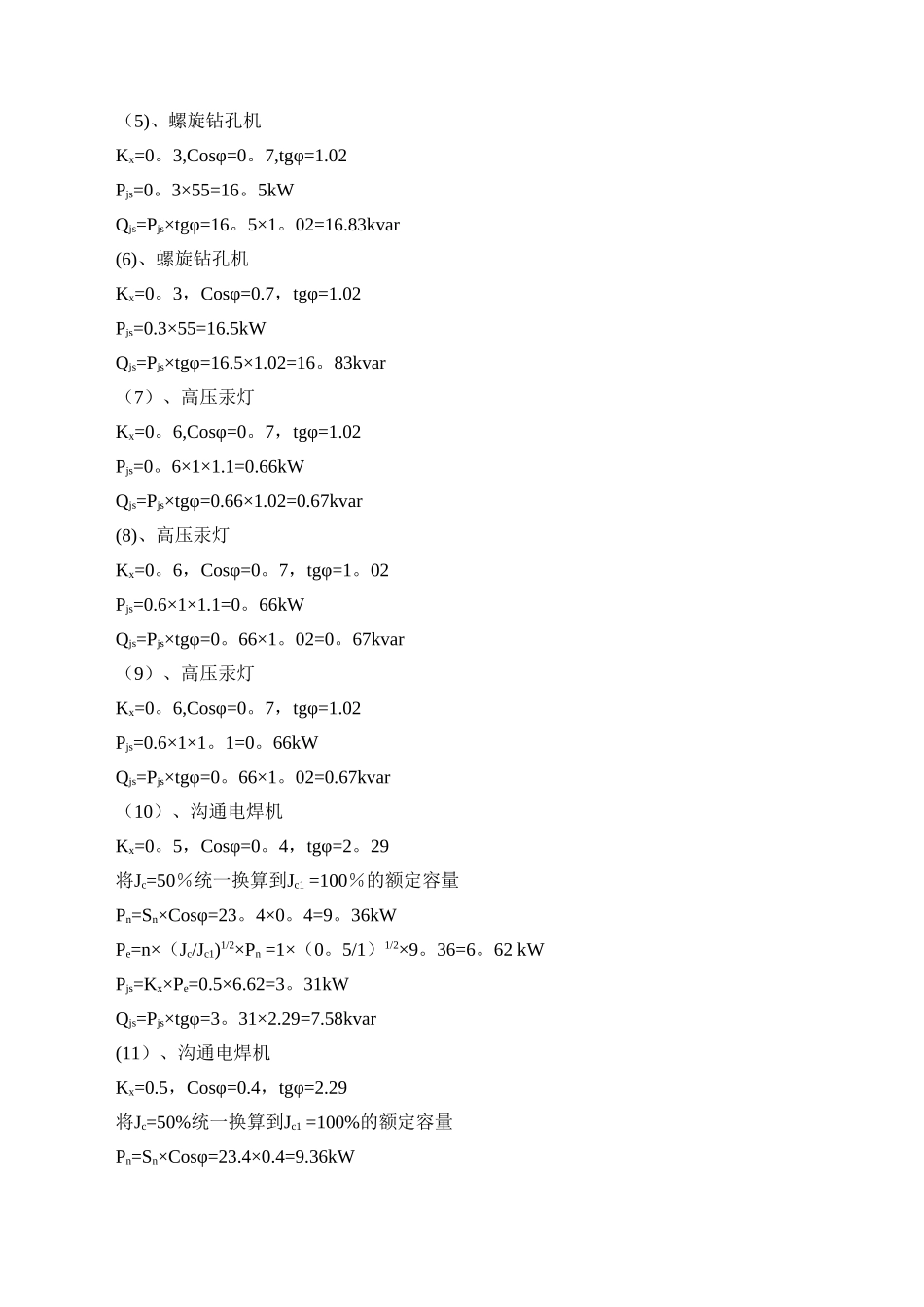

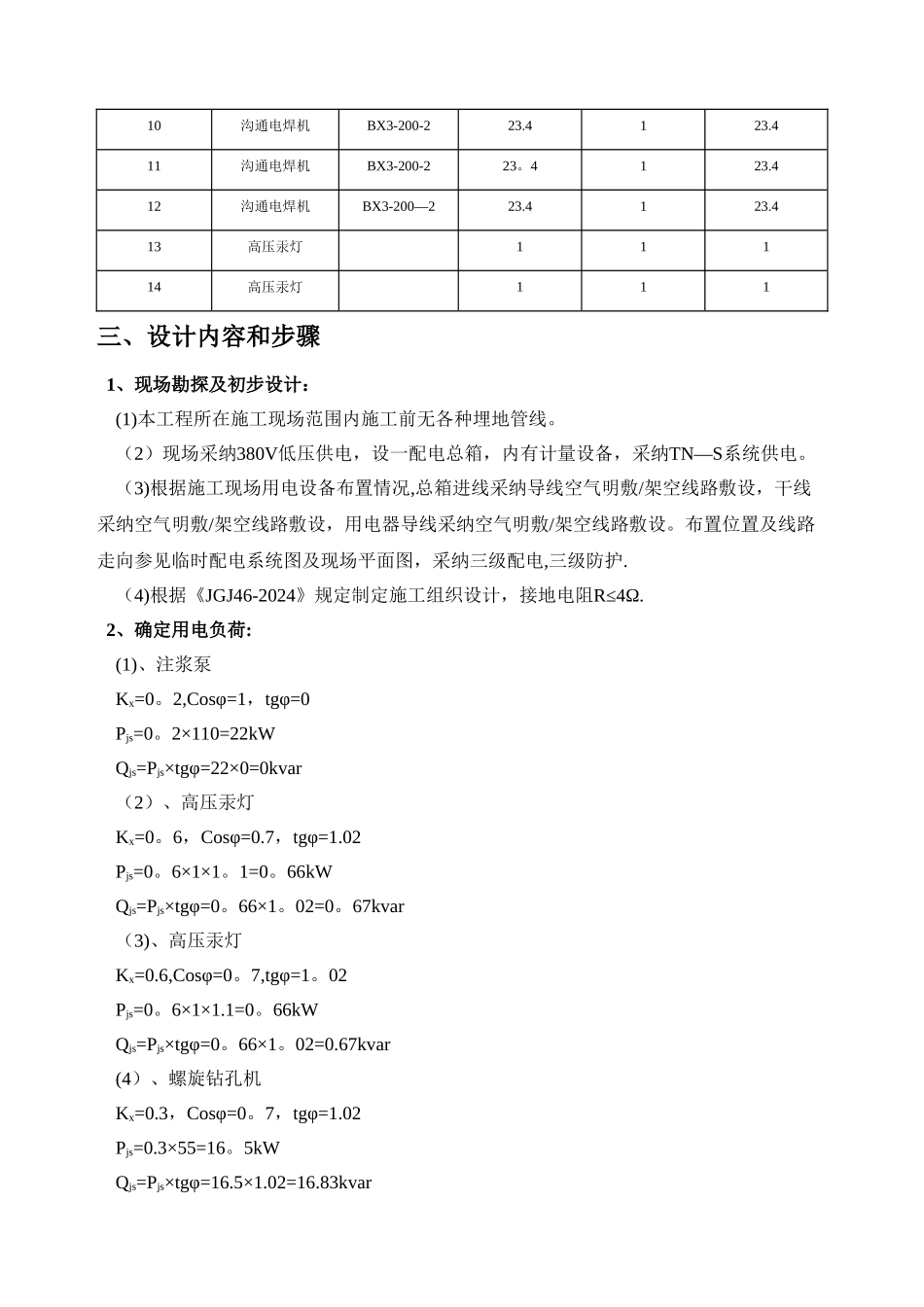

新楚·擎天广场工程深基坑临时用电施工方案编制人: 黄建侠 签名 审核人： 吴 剑 签名 审批人： 黄陵勤 签名 编制日期：二 O 一四年一月 一、编制依据 《低压配电设计法律规范》GB50054-2024中国建筑工业出版社 《建筑工程施工现场供电安全法律规范》GB50194—93中国建筑工业出版社 《通用用电设备配电设计法律规范》GB50055—93中国建筑工业出版社 《供配电系统设计法律规范》GB50052-2024中国建筑工业出版社 《施工现场临时用电安全技术法律规范》JGJ46-2024中国建筑工业出版社 《建筑施工安全检查标准》JGJ59-2024二、施工条件序号机具名称型号安装功率（kW）数量合计功率（kW）1注浆泵DZ100011011102气体保护焊机NBC-500F/1GBT11153气体保护焊机NBC-500F11154螺旋钻孔机ZKL600551555螺旋钻孔机ZKL600551556螺旋钻孔机ZKL600551557高压汞灯1118高压汞灯1119高压汞灯11110沟通电焊机BX3-200-223.4123.411沟通电焊机BX3-200-223。4123.412沟通电焊机BX3-200—223.4123.413高压汞灯11114高压汞灯111三、设计内容和步骤 1、现场勘探及初步设计： (1)本工程所在施工现场范围内施工前无各种埋地管线。 （2）现场采纳380V低压供电，设一配电总箱，内有计量设备，采纳TN—S系统供电。 （3)根据施工现场用电设备布置情况,总箱进线采纳导线空气明敷/架空线路敷设，干线采纳空气明敷/架空线路敷设，用电器导线采纳空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电,三级防护. （4)根据《JGJ46-2024》规定制定施工组织设计，接地电阻R≤4Ω. 2、确定用电负荷: (1)、注浆泵 Kx=0。2,Cosφ=1，tgφ=0 Pjs=0。2×110=22kW Qjs=Pjs×tgφ=22×0=0kvar （2）、高压汞灯 Kx=0。6，Cosφ=0.7，tgφ=1.02 Pjs=0。6×1×1。1=0。66kW Qjs=Pjs×tgφ=0。66×1。02=0。67kvar （3)、高压汞灯 Kx=0.6,Cosφ=0。7,tgφ=1。02 Pjs=0。6×1×1.1=0。66kW Qjs=Pjs×tgφ=0。66×1。02=0.67kvar (4）、螺旋钻孔机 Kx=0.3，Cosφ=0。7，tgφ=1.02 Pjs=0.3×55=16。5kW Qjs=Pjs×tgφ=16.5×1.02=16.83kvar （5)、螺旋钻孔机 Kx=0。3,Cosφ=0。7,tgφ=1.02 Pjs=0。3×55=16。5kW Qjs=Pjs×tgφ=16。5×1。02=16.83kvar (6)、螺旋钻孔机 Kx=0。3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×55=16.5kW Qjs=Pjs×tgφ=16.5×1.02=16。83kvar （7）、高压汞灯 Kx=0。6,Cosφ=0。7，tgφ=1.02 Pjs=0...
