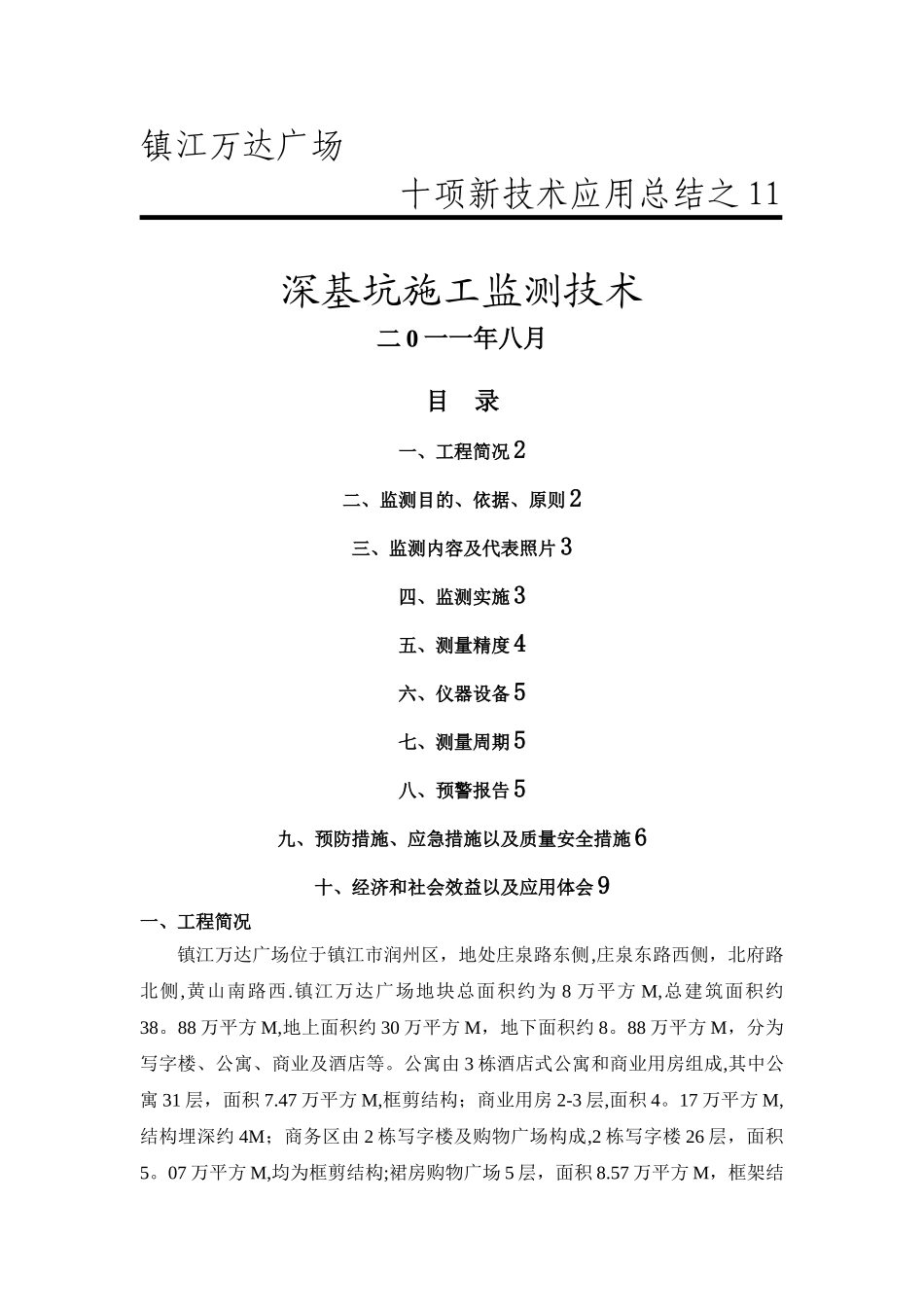

镇江万达广场 十项新技术应用总结之 11深基坑施工监测技术二 0 一一年八月目 录一、工程简况 2二、监测目的、依据、原则 2三、监测内容及代表照片 3四、监测实施 3五、测量精度 4六、仪器设备 5七、测量周期 5八、预警报告 5九、预防措施、应急措施以及质量安全措施 6十、经济和社会效益以及应用体会 9一、工程简况镇江万达广场位于镇江市润州区，地处庄泉路东侧,庄泉东路西侧，北府路北侧,黄山南路西.镇江万达广场地块总面积约为 8 万平方 M,总建筑面积约38。88 万平方 M,地上面积约 30 万平方 M，地下面积约 8。88 万平方 M，分为写字楼、公寓、商业及酒店等。公寓由 3 栋酒店式公寓和商业用房组成,其中公寓 31 层，面积 7.47 万平方 M,框剪结构；商业用房 2-3 层,面积 4。17 万平方 M,结构埋深约 4M；商务区由 2 栋写字楼及购物广场构成,2 栋写字楼 26 层，面积5。07 万平方 M,均为框剪结构;裙房购物广场 5 层，面积 8.57 万平方 M，框架结构，结构埋深约 10M。酒店区由五星级酒店及商务酒店和独立酒楼及裙房组成，五星级酒店主楼 20 层,主楼面积为 2。14 万平方 M,酒店裙房为 4 层，面积 1.41万平方，地下二层,商务酒楼为 9 层，0。78 万平方 M，独立酒楼为 5 层,面积为0.42 万平方。整体地下室为两层，局部一层，面积约 8。88 万平方 M。以上拟建工程基坑面积约为 54840 平方 M 左右，周长约为 1173.8M。基坑开挖深度在4。5 到 13.7M 之间不等,基坑南侧采纳悬臂桩的支护形式,基坑北侧采纳放坡土钉和支护桩加两层锚索相结合的支护桩形式,桩间挂网喷浆。两侧采纳排桩加两层支撑的支护形式，两侧 CD、CM、NO 及 PQ 段采纳自然放坡的支护形式，其余两段均采纳放坡支护形式。二、监测目的、依据、原则2.1 监测目的在基坑开挖期间，随着取土的深化,围护结构由于受到土压力和周围道路动载力作用，会产生比较明显的变形。假如超过一定的范围，会引起基坑的倒塌和对周围道路及管线的破坏.因此应对基坑在开挖期间进行必要的监测，及时提供基坑及周围附属物的变形数据，指导施工的顺利进行,保证施工的安全。2.2 监测依据序号名称编号1工程测量法律规范GB50026-20242建筑变形测量法律规范JGJ/T8—20243建筑基坑支护技术规程JGJ120-994建筑基坑工程监测技术法律规范GB50497—20245岩土工程勘察法律规范GB50021-20016精密工程测量法律规范GB/T15314—947建筑地基基础...
