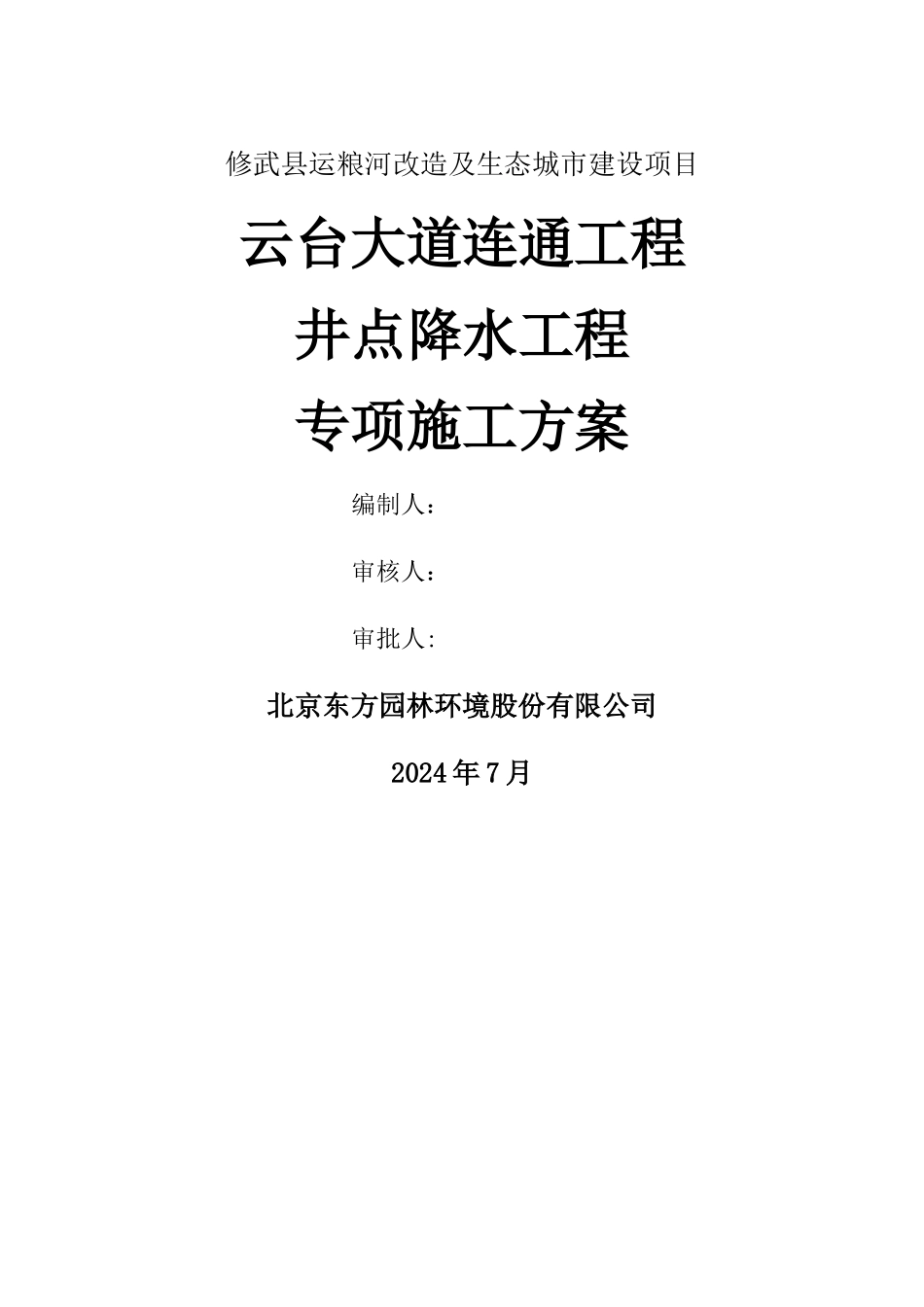

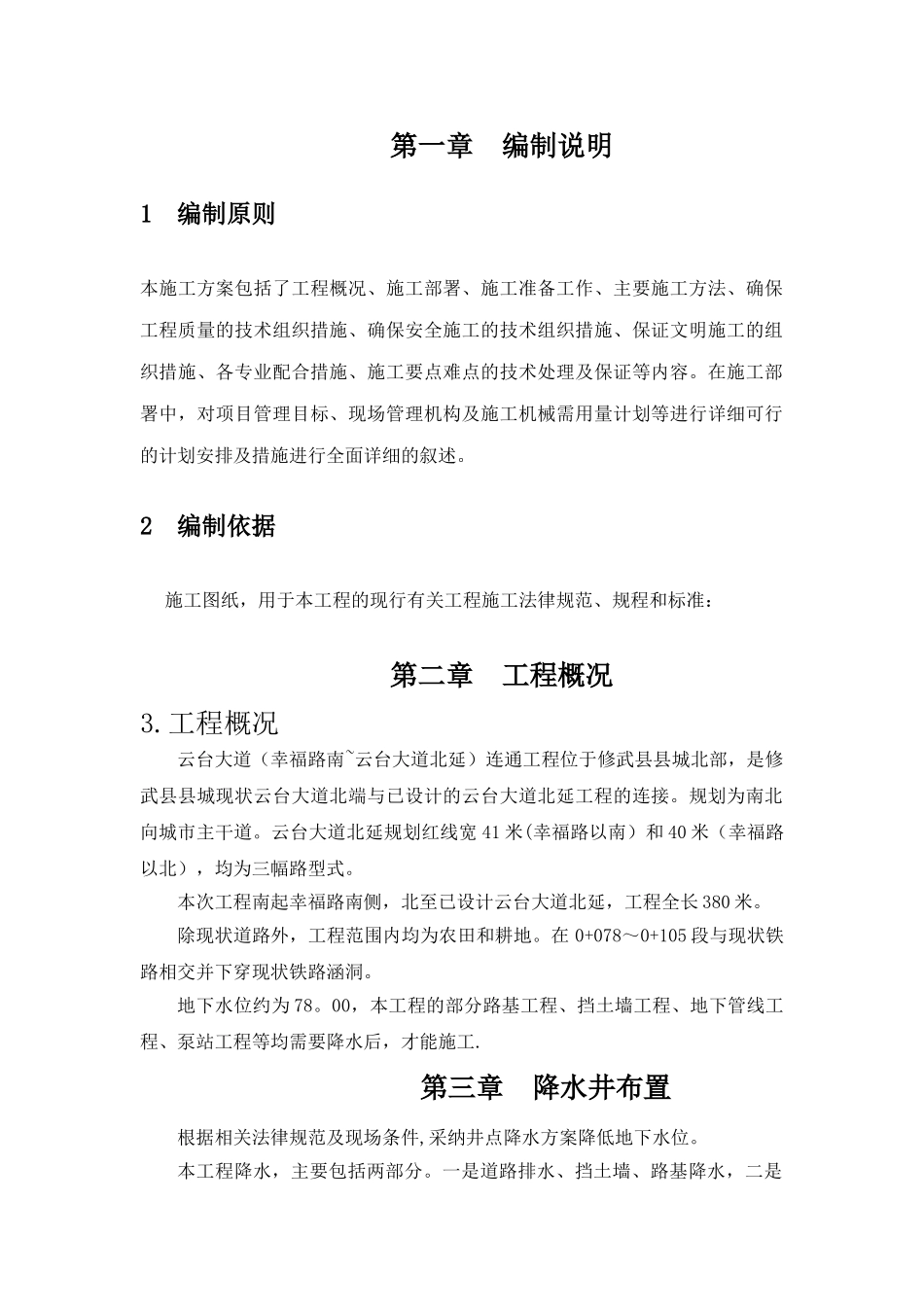

修武县运粮河改造及生态城市建设项目云台大道连通工程井点降水工程专项施工方案编制人:审核人:审批人:北京东方园林环境股份有限公司2024 年 7 月第一章 编制说明1 编制原则本施工方案包括了工程概况、施工部署、施工准备工作、主要施工方法、确保工程质量的技术组织措施、确保安全施工的技术组织措施、保证文明施工的组织措施、各专业配合措施、施工要点难点的技术处理及保证等内容。在施工部署中,对项目管理目标、现场管理机构及施工机械需用量计划等进行详细可行的计划安排及措施进行全面详细的叙述。2 编制依据 施工图纸,用于本工程的现行有关工程施工法律规范、规程和标准:第二章 工程概况3.工程概况云台大道(幸福路南~云台大道北延)连通工程位于修武县县城北部,是修武县县城现状云台大道北端与已设计的云台大道北延工程的连接。规划为南北向城市主干道。云台大道北延规划红线宽 41 米(幸福路以南)和 40 米(幸福路以北),均为三幅路型式。本次工程南起幸福路南侧,北至已设计云台大道北延,工程全长 380 米。除现状道路外,工程范围内均为农田和耕地。在 0+078~0+105 段与现状铁路相交并下穿现状铁路涵洞。地下水位约为 78。00,本工程的部分路基工程、挡土墙工程、地下管线工程、泵站工程等均需要降水后,才能施工.第三章 降水井布置根据相关法律规范及现场条件,采纳井点降水方案降低地下水位。本工程降水,主要包括两部分。一是道路排水、挡土墙、路基降水,二是雨水泵房基坑降水。铁路地下桥以北,在东西快慢车道上各布置一排降水井,降水井间距 20m,井深 25m。铁路桥以南,在东西人行道外侧各布置一排降水井,降水井间距 15m,井深 30m,雨水泵房基坑东侧布置一排降水井,降水井间距 20m,井深 30m。详见后附降水井布置简图。所有降水井抽出的地下水,由架设好的排水管道,统一排放至铁路地下桥以南东侧排河内。第四章 施工工艺依据标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收法律规范》GB50202-20241、范围本工艺适用于深井井点降水分项工程.2、施工准备2。1 材料:无砂混凝土管(滤管)、滤网、3-8mm 砂砾混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。2。2 作业条件:(1)现场三通一平已完成。(2)地质勘测资料缺少,根据现场勘察和施工经验,估量地下水位埋深、土层分布和基坑放坡系数,确定井点位置、数量和降水深度.3、操作工艺3。1 工艺流程井点...
