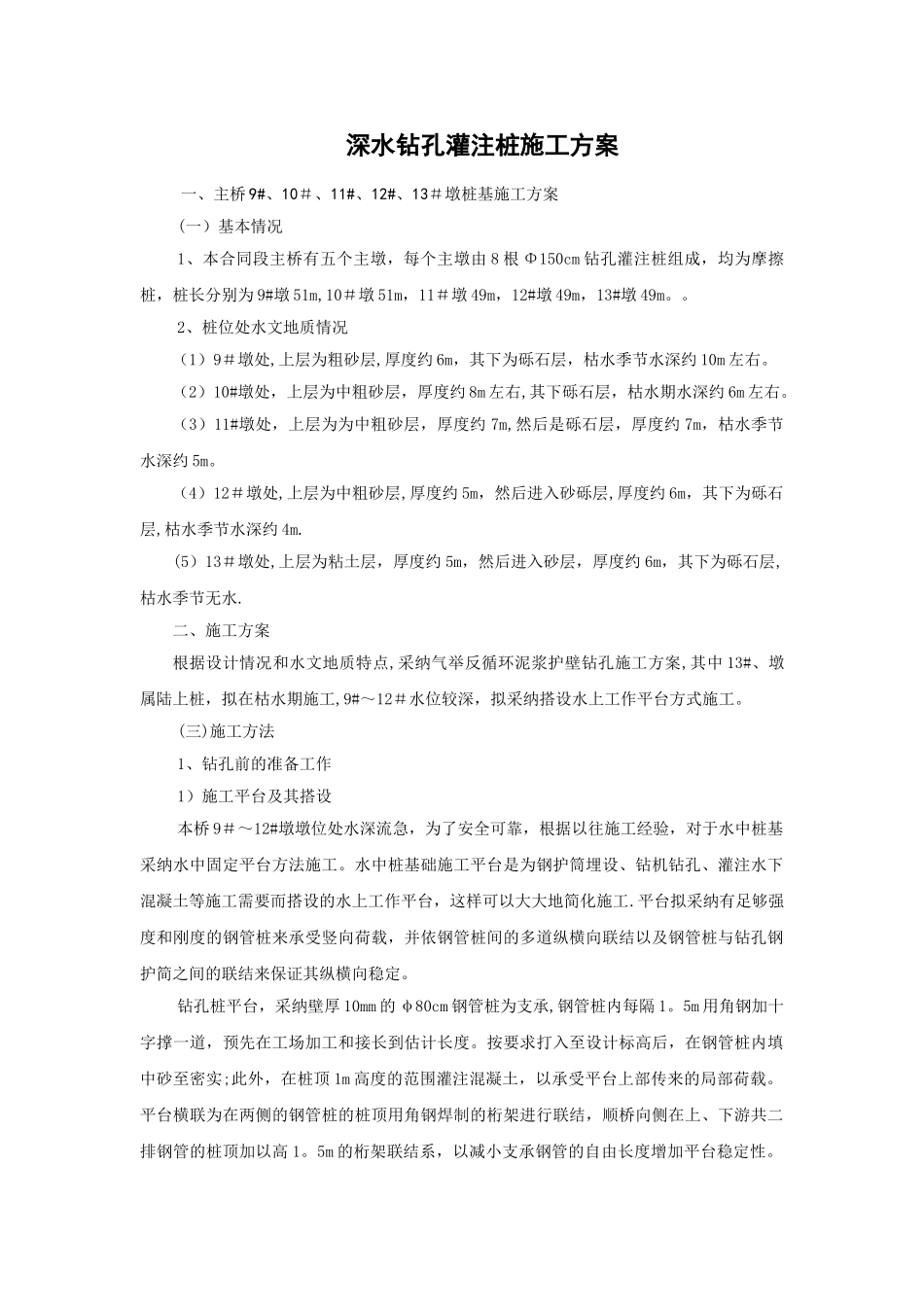

深水钻孔灌注桩施工方案

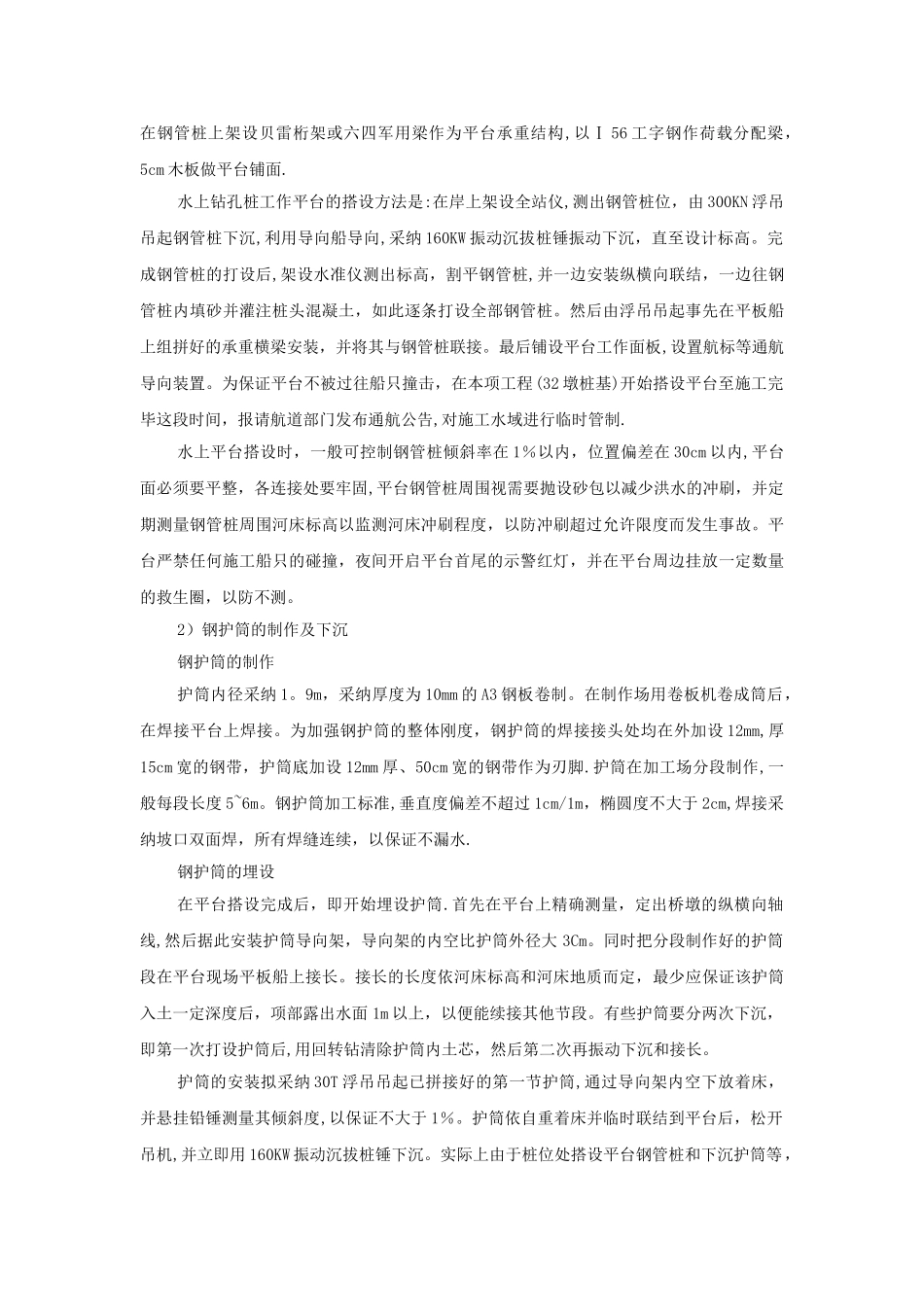

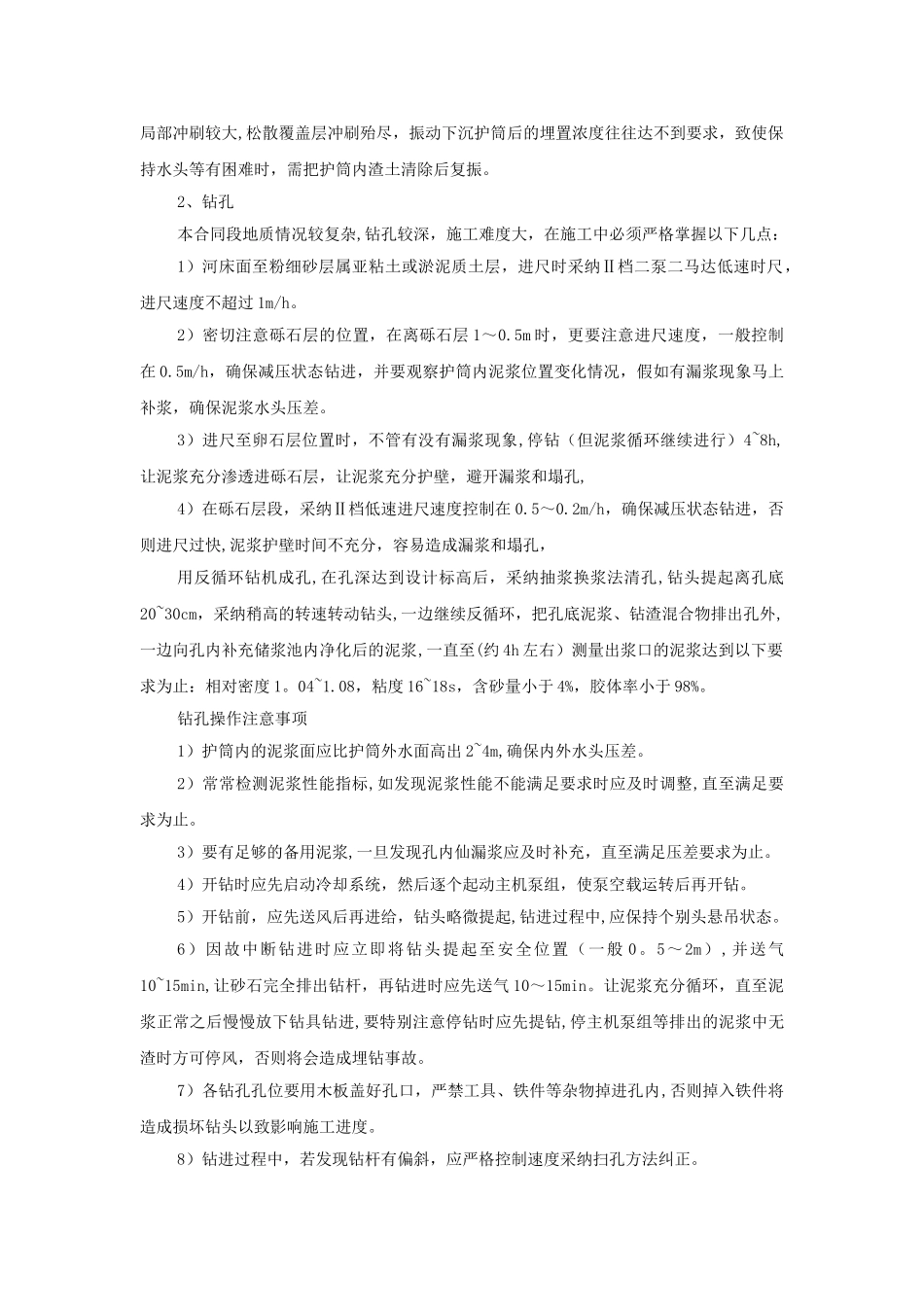

深水钻孔灌注桩施工方案一、主桥 9#、10＃、11#、12#、13＃墩桩基施工方案(一）基本情况1、本合同段主桥有五个主墩，每个主墩由 8 根 Φ150cm 钻孔灌注桩组成，均为摩擦桩，桩长分别为 9#墩 51m,10＃墩 51m，11＃墩 49m，12#墩 49m，13#墩 49m。。2、桩位处水文地质情况（1）9＃墩处,上层为粗砂层,厚度约 6m，其下为砾石层，枯水季节水深约 10m 左右。（2）10#墩处，上层为中粗砂层，厚度约 8m 左右,其下砾石层，枯水期水深约 6m 左右。（3）11#墩处，上层为为中粗砂层，厚度约 7m,然后是砾石层，厚度约 7m，枯水季节水深约 5m。（4）12＃墩处,上层为中粗砂层,厚度约 5m，然后进入砂砾层,厚度约 6m，其下为砾石层,枯水季节水深约 4m.(5）13＃墩处,上层为粘土层，厚度约 5m，然后进入砂层，厚度约 6m，其下为砾石层,枯水季节无水.二、施工方案根据设计情况和水文地质特点,采纳气举反循环泥浆护壁钻孔施工方案,其中 13#、墩属陆上桩，拟在枯水期施工,9#～12＃水位较深，拟采纳搭设水上工作平台方式施工。(三)施工方法1、钻孔前的准备工作1）施工平台及其搭设本桥 9＃～12#墩墩位处水深流急，为了安全可靠，根据以往施工经验，对于水中桩基采纳水中固定平台方法施工。水中桩基础施工平台是为钢护筒埋设、钻机钻孔、灌注水下混凝土等施工需要而搭设的水上工作平台，这样可以大大地简化施工.平台拟采纳有足够强度和刚度的钢管桩来承受竖向荷载，并依钢管桩间的多道纵横向联结以及钢管桩与钻孔钢护简之间的联结来保证其纵横向稳定。钻孔桩平台，采纳壁厚 10mm 的 φ80cm 钢管桩为支承,钢管桩内每隔 1。5m 用角钢加十字撑一道，预先在工场加工和接长到估计长度。按要求打入至设计标高后，在钢管桩内填中砂至密实;此外，在桩顶 1m 高度的范围灌注混凝土，以承受平台上部传来的局部荷载。平台横联为在两侧的钢管桩的桩顶用角钢焊制的桁架进行联结，顺桥向侧在上、下游共二排钢管的桩顶加以高 1。5m 的桁架联结系，以减小支承钢管的自由长度增加平台稳定性。在钢管桩上架设贝雷桁架或六四军用梁作为平台承重结构,以Ⅰ 56 工字钢作荷载分配梁，5cm 木板做平台铺面.水上钻孔桩工作平台的搭设方法是:在岸上架设全站仪,测出钢管桩位，由 300KN 浮吊吊起钢管桩下沉,利用导向船导向,采纳 160KW 振动沉拔桩锤振动下沉，直至设计标高。完成钢管桩的打设后,架设水准仪测出标高，割平钢管桩,并一边安装纵横向联结，一边往...
