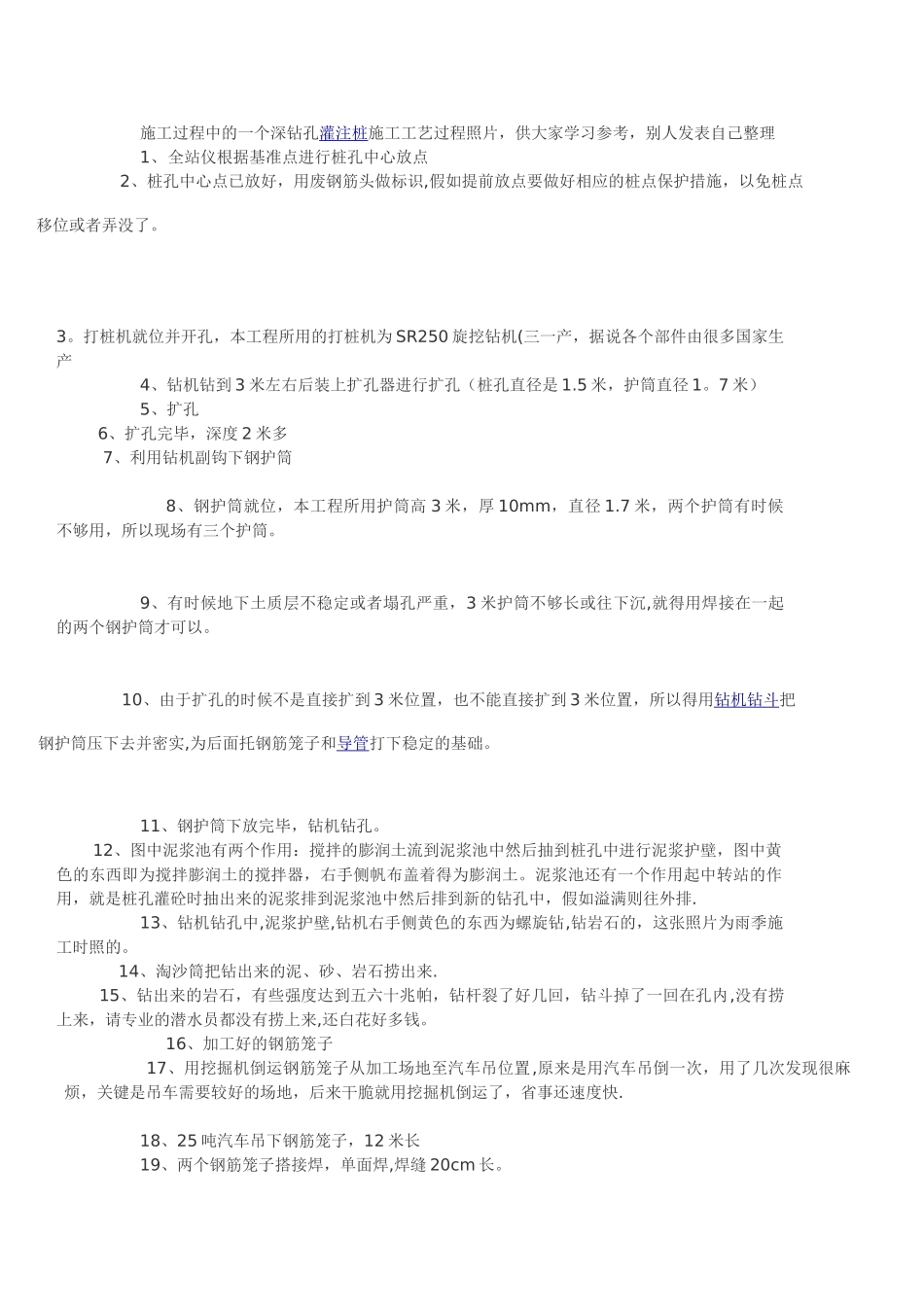

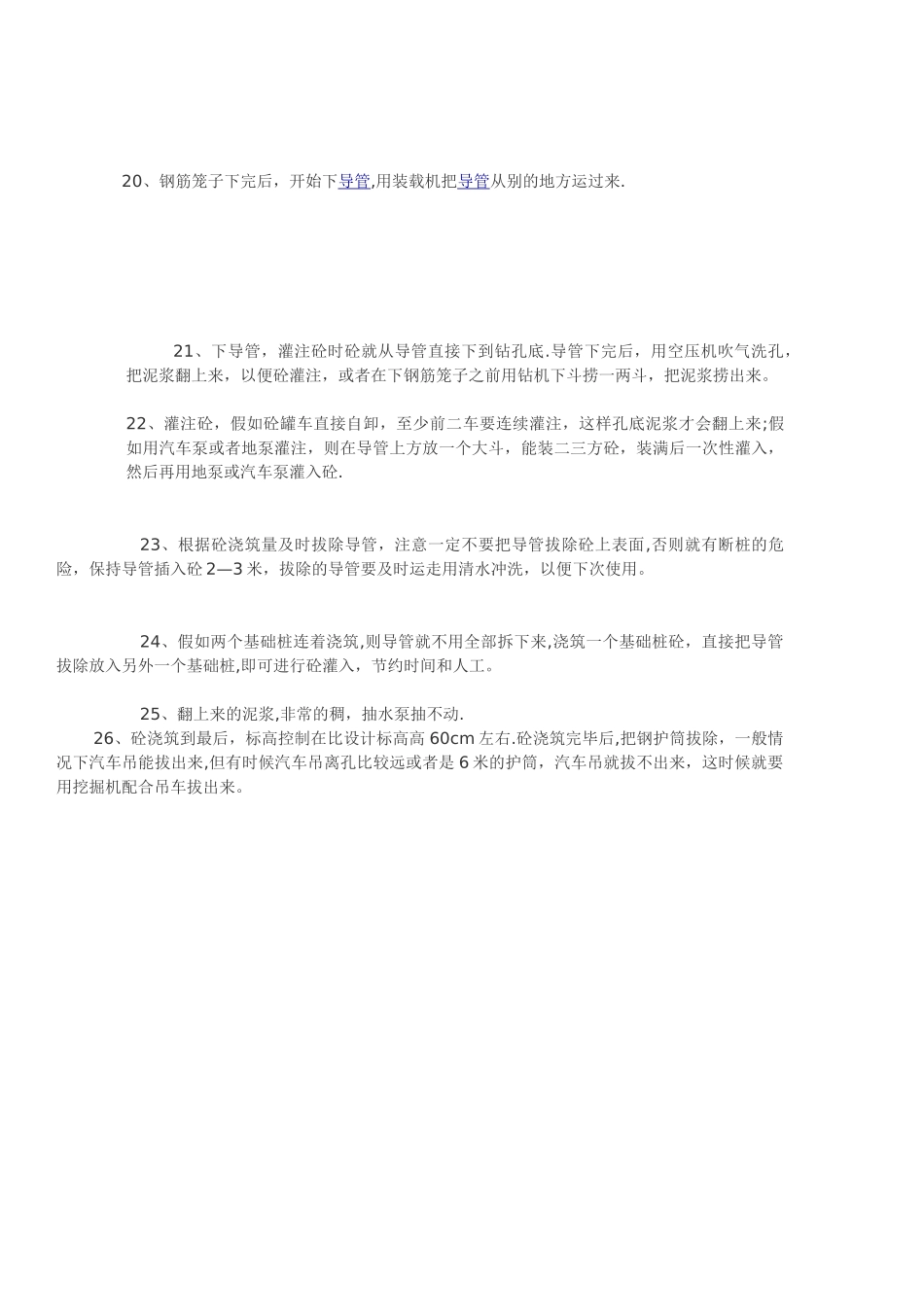

施工过程中的一个深钻孔灌注桩施工工艺过程照片,供大家学习参考,别人发表自己整理1、全站仪根据基准点进行桩孔中心放点2、桩孔中心点已放好,用废钢筋头做标识,假如提前放点要做好相应的桩点保护措施,以免桩点移位或者弄没了。3。打桩机就位并开孔,本工程所用的打桩机为 SR250 旋挖钻机(三一产,据说各个部件由很多国家生产4、钻机钻到 3 米左右后装上扩孔器进行扩孔(桩孔直径是 1.5 米,护筒直径 1。7 米)5、扩孔 6、扩孔完毕,深度 2 米多 7、利用钻机副钩下钢护筒 8、钢护筒就位,本工程所用护筒高 3 米,厚 10mm,直径 1.7 米,两个护筒有时候不够用,所以现场有三个护筒。 9、有时候地下土质层不稳定或者塌孔严重,3 米护筒不够长或往下沉,就得用焊接在一起的两个钢护筒才可以。10、由于扩孔的时候不是直接扩到 3 米位置,也不能直接扩到 3 米位置,所以得用钻机 钻斗 把钢护筒压下去并密实,为后面托钢筋笼子和导管打下稳定的基础。11、钢护筒下放完毕,钻机钻孔。 12、图中泥浆池有两个作用:搅拌的膨润土流到泥浆池中然后抽到桩孔中进行泥浆护壁,图中黄色的东西即为搅拌膨润土的搅拌器,右手侧帆布盖着得为膨润土。泥浆池还有一个作用起中转站的作用,就是桩孔灌砼时抽出来的泥浆排到泥浆池中然后排到新的钻孔中,假如溢满则往外排.13、钻机钻孔中,泥浆护壁,钻机右手侧黄色的东西为螺旋钻,钻岩石的,这张照片为雨季施工时照的。 14、淘沙筒把钻出来的泥、砂、岩石捞出来. 15、钻出来的岩石,有些强度达到五六十兆帕,钻杆裂了好几回,钻斗掉了一回在孔内,没有捞上来,请专业的潜水员都没有捞上来,还白花好多钱。 16、加工好的钢筋笼子 17、用挖掘机倒运钢筋笼子从加工场地至汽车吊位置,原来是用汽车吊倒一次,用了几次发现很麻烦,关键是吊车需要较好的场地,后来干脆就用挖掘机倒运了,省事还速度快.18、25 吨汽车吊下钢筋笼子,12 米长19、两个钢筋笼子搭接焊,单面焊,焊缝 20cm 长。20、钢筋笼子下完后,开始下导管,用装载机把导管从别的地方运过来. 21、下导管,灌注砼时砼就从导管直接下到钻孔底.导管下完后,用空压机吹气洗孔,把泥浆翻上来,以便砼灌注,或者在下钢筋笼子之前用钻机下斗捞一两斗,把泥浆捞出来。22、灌注砼,假如砼罐车直接自卸,至少前二车要连续灌注,这样孔底泥浆才会翻上来;假如用汽车泵或者地泵灌注,则在导管上方放一个大斗,能装二三方砼,装满后一次性灌入,然...
