混凝土现浇箱梁满堂红支架施工方案

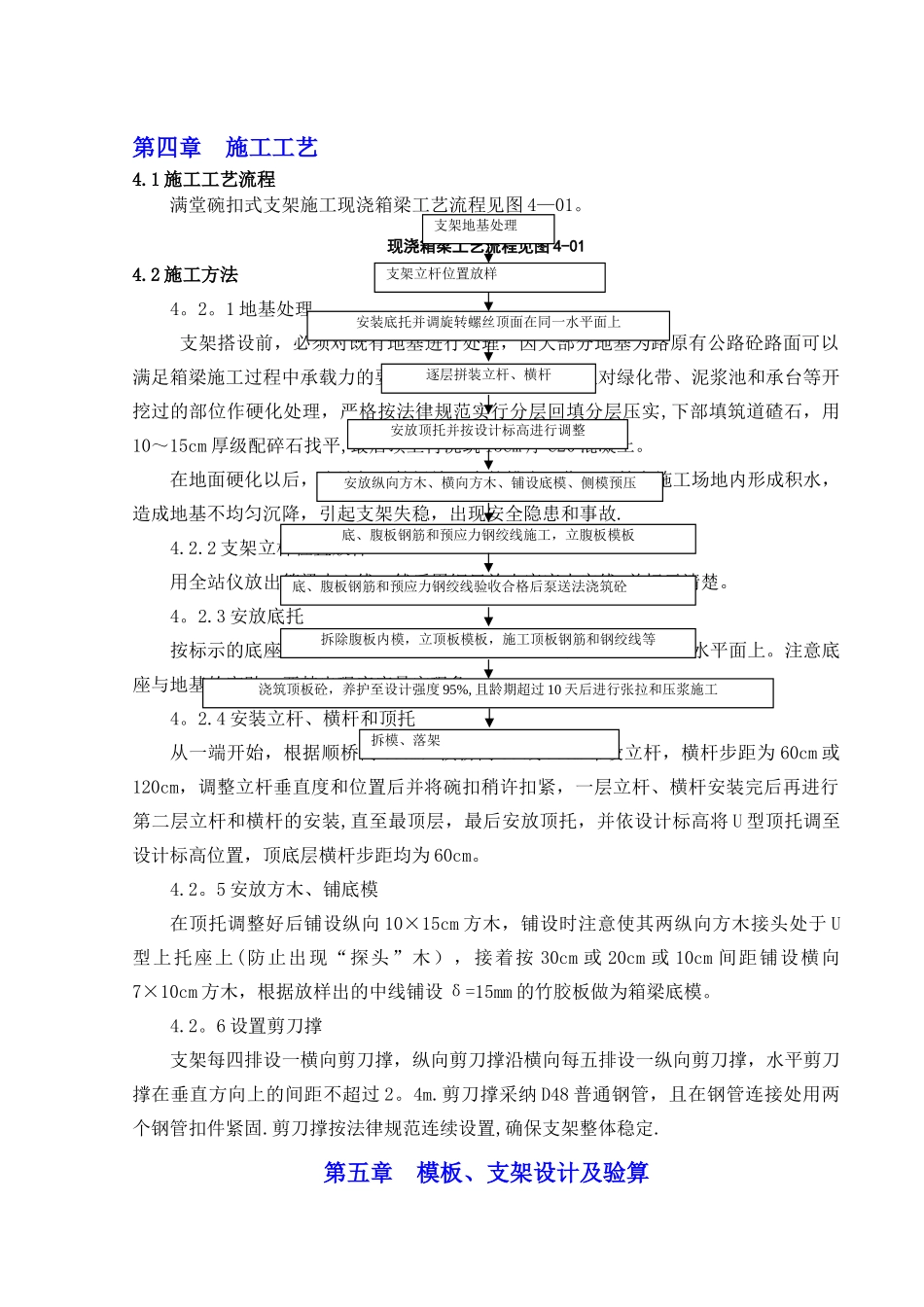

第一章 编制说明1.1 编制依据《XXXXXX 工程(中段）桥梁工程施工图设计》《结构力学》《材料力学》《公路桥涵施工技术法律规范》(JTJ041—2000)《路桥施工计算手册》《建筑结构荷载法律规范》《城市桥梁工程施工与质量验收法律规范》（CJJ2-2024)1。2 编制说明 本方案适用于主线桥变高度非标准联 XXX 联模板支架施工。第二章 工程概况2.1 工程概况XXX（中段）工程分成两个标段，本标段为一标段，里程范围为 K0+000 ～ K1+760 ，线路长约 1.76 公里，为 XXX 地铁站段,内容主要包括：（1)XXX 主线高架桥高架桥长 1.76 公里，另外还包含 A、B 两个匝道；(2）与高架共建轨道交通 XXX 路站长 164。4 米；（3)路与下穿市政公路隧道工程,全长 300。753，其中暗埋段长 67。5m；（4）一环路高架互通立交，主要包括四个匝道工程；(5)一环路综合畅通工程段既有道路桥梁拓宽工程，长约 1。3 公里；(6）与高架共建轨道交通 XXX 南一环站长 186。6 米;(7)上述项目配套的绿化、路面、路灯等市政配套工程.2。2 桥梁工程设计概况主线桥 XXX 联共三跨，其中中间一跨由于跨越环路故采纳大跨布置,跨径布置为(30+50+30）m，主梁采纳变高度现浇预应力砼连续箱梁。主梁跨径由于超过 30m 故设置跨中横隔板。主梁预应力钢绞线主要布置在腹板内,局部布置在顶底板,主线桥横梁设置横向预应力,桥面设置横向预应力。（1）主线桥 XXX 联 30m 主梁标准断面箱梁采纳单箱三室,斜腹板形式,箱梁顶宽23m，箱底宽 13。7m～12。124m,两侧斜腹板斜率 1:1.65,悬臂 3。65m，梁高 2。2m～3.5m。顶板厚 0。25m，底板厚 0。258～0。8.腹板厚 0.60～1.20m。主梁中横梁宽3。0m，端横梁宽 2。0m.（2)主线桥 XXX 联 50m 大跨主梁标准断面箱梁采纳单箱三室，斜腹板形式，箱梁顶宽 23m,箱梁底宽 13.7~12.124m，两侧斜腹板斜率 1：1.65，悬臂 3。65m，梁高2.2～3。5m.顶板厚 0。25～0.55m，底板均厚 0。258～0。8。腹板厚 0.60～1。20m,主梁中横梁宽 3。0m，端横梁宽 2.0m.第三章 总体施工方案连续箱梁支架体系全部采纳碗扣式满堂红支架体系,箱梁浇筑时分底板和顶板两次浇 筑 。 碗 扣 支 架 钢 管 为 φ48 、 t=3.5mm ， 材 质 为 A3 钢 ， 轴 向 容 许 应 力［σ0]=205MPa。箱梁底模、侧模和内膜均采纳 δ=15 mm 的竹胶板。竹胶板容许应力[σ0］=70MPa，弹性模量 E=6×103MPa。箱梁中横梁,横向方木采纳...
