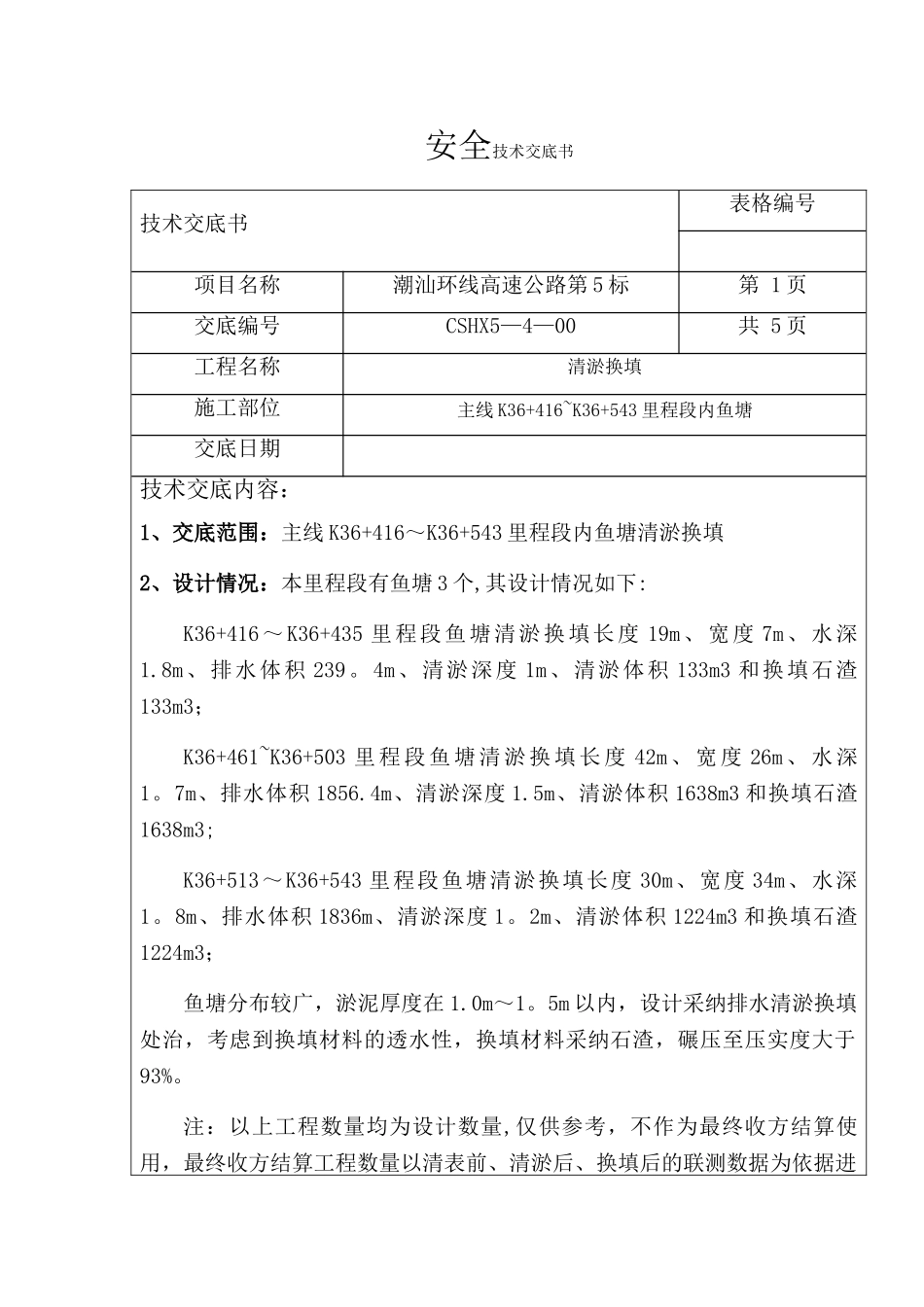

安全技术交底书技术交底书表格编号 项目名称潮汕环线高速公路第 5 标第 1 页交底编号CSHX5—4—00共 5 页工程名称清淤换填施工部位主线 K36+416~K36+543 里程段内鱼塘交底日期 技术交底内容：1、交底范围：主线 K36+416～K36+543 里程段内鱼塘清淤换填2、设计情况：本里程段有鱼塘 3 个,其设计情况如下:K36+416～K36+435 里程段鱼塘清淤换填长度 19m、宽度 7m、水深1.8m、排水体积 239。4m、清淤深度 1m、清淤体积 133m3 和换填石渣133m3；K36+461~K36+503 里 程 段 鱼 塘 清 淤 换 填 长 度 42m 、 宽 度 26m 、 水 深1。7m、排水体积 1856.4m、清淤深度 1.5m、清淤体积 1638m3 和换填石渣1638m3;K36+513～K36+543 里程段鱼塘清淤换填长度 30m、宽度 34m、水深1。8m、排水体积 1836m、清淤深度 1。2m、清淤体积 1224m3 和换填石渣1224m3；鱼塘分布较广，淤泥厚度在 1.0m～1。5m 以内，设计采纳排水清淤换填处治，考虑到换填材料的透水性，换填材料采纳石渣，碾压至压实度大于93%。注：以上工程数量均为设计数量,仅供参考，不作为最终收方结算使用，最终收方结算工程数量以清表前、清淤后、换填后的联测数据为依据进行计算。3、施工测量及排水沟开挖3.1 设计数量核对依据设计图纸，每一处挖淤泥排水换填在红线用地交付使用后,应快速组织清淤换填施工。可进场测量时，工区应立即上报项目部测量组进行设计量核对。测量采纳面积法复核水塘、鱼塘面积，交由工区路基技术主管对比设计换填深度,进行设计数量核对，如实际数量较设计偏大，需在当日形成书面资料上报工程部，工程部核对无误后 1 日内上报监理、业主单位，复核处理。3。2 联测3.2.1 原地面复测干塘后，工区上报项目部工程部，工程部组织测量组、监理单位测量工程师、业主单位测量工程师三方进行原地面联测，联测数据经三方现场签认，形成该段落原地面原始测量资料。原地面联测同时开挖探坑，测取淤泥深度,留取影像资料，如需变更清淤深度,立即上报项目部工程部，提交变更意向申请单,变更完成后方可在与施工班组联测、交底后进行下道工序；如可根据原设计施工,亦需在与班组进行联测、交底后进入下道工序。3.2。2 清挖后断面测量清挖完成后,工区上报项目部工程部，工程部组织测量组、监理单位测量工程师、业主单位测量工程师三方进行清挖后断面联测，联测数据经三方现场签认，形成原始测量资料.三方联测后，工区组织测量组与施工班...
