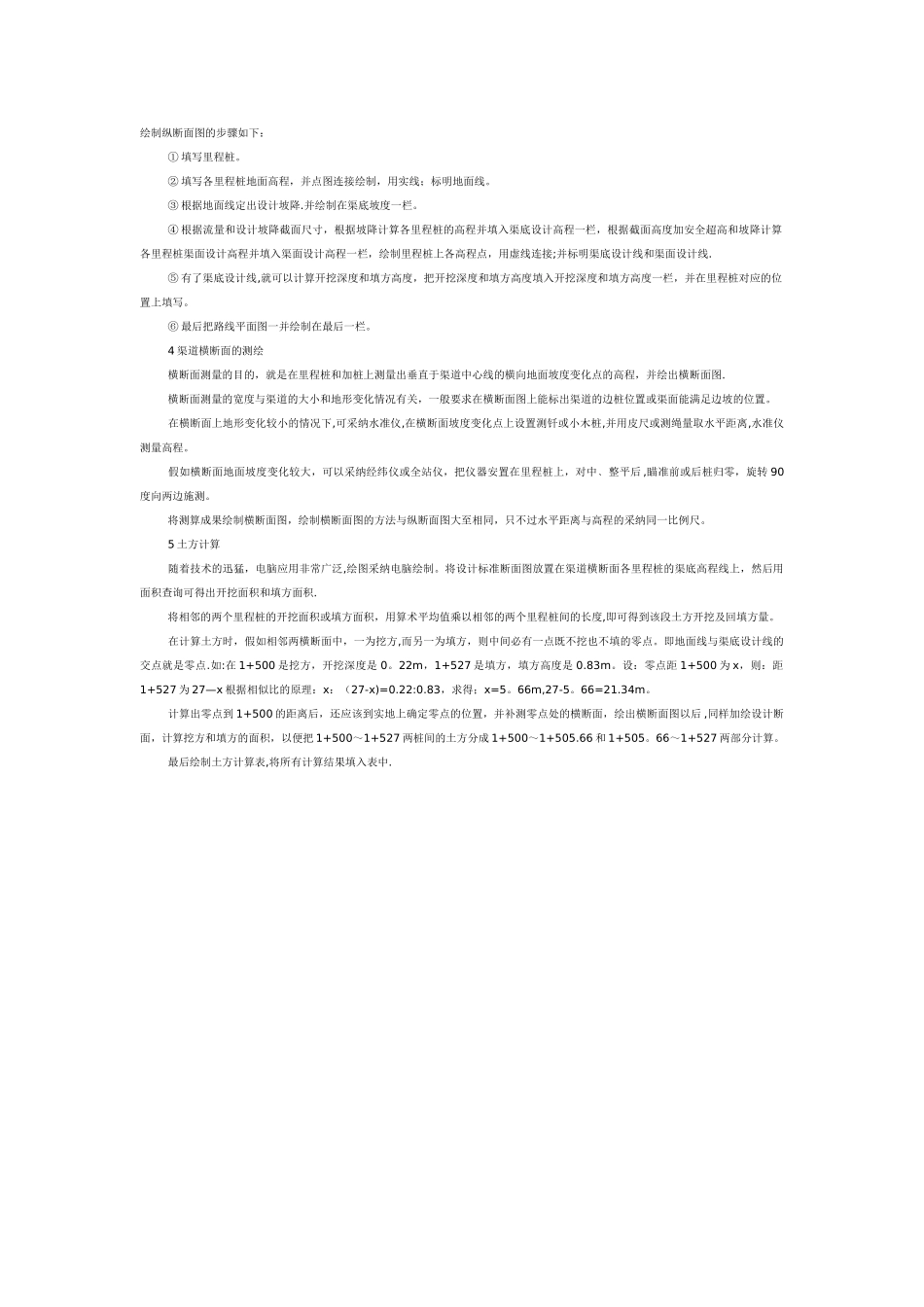

绘制纵断面图的步骤如下： ① 填写里程桩。 ② 填写各里程桩地面高程，并点图连接绘制，用实线；标明地面线。 ③ 根据地面线定出设计坡降.并绘制在渠底坡度一栏。 ④ 根据流量和设计坡降截面尺寸，根据坡降计算各里程桩的高程并填入渠底设计高程一栏，根据截面高度加安全超高和坡降计算各里程桩渠面设计高程并填入渠面设计高程一栏，绘制里程桩上各高程点，用虚线连接;并标明渠底设计线和渠面设计线. ⑤ 有了渠底设计线,就可以计算开挖深度和填方高度，把开挖深度和填方高度填入开挖深度和填方高度一栏，并在里程桩对应的位置上填写。 ⑥ 最后把路线平面图一并绘制在最后一栏。 4 渠道横断面的测绘 横断面测量的目的，就是在里程桩和加桩上测量出垂直于渠道中心线的横向地面坡度变化点的高程，并绘出横断面图. 横断面测量的宽度与渠道的大小和地形变化情况有关，一般要求在横断面图上能标出渠道的边桩位置或渠面能满足边坡的位置。 在横断面上地形变化较小的情况下,可采纳水准仪,在横断面坡度变化点上设置测钎或小木桩,并用皮尺或测绳量取水平距离,水准仪测量高程。 假如横断面地面坡度变化较大，可以采纳经纬仪或全站仪，把仪器安置在里程桩上，对中﹑整平后 ,瞄准前或后桩归零，旋转 90度向两边施测。 将测算成果绘制横断面图，绘制横断面图的方法与纵断面图大至相同，只不过水平距离与高程的采纳同一比例尺。 5 土方计算 随着技术的迅猛，电脑应用非常广泛,绘图采纳电脑绘制。将设计标准断面图放置在渠道横断面各里程桩的渠底高程线上，然后用面积查询可得出开挖面积和填方面积. 将相邻的两个里程桩的开挖面积或填方面积，用算术平均值乘以相邻的两个里程桩间的长度,即可得到该段土方开挖及回填方量。 在计算土方时，假如相邻两横断面中，一为挖方,而另一为填方，则中间必有一点既不挖也不填的零点。即地面线与渠底设计线的交点就是零点.如:在 1+500 是挖方，开挖深度是 0。22m，1+527 是填方，填方高度是 0.83m。设：零点距 1+500 为 x，则：距1+527 为 27—x 根据相似比的原理：x：（27-x)=0.22:0.83，求得；x=5。66m,27-5。66=21.34m。 计算出零点到 1+500 的距离后，还应该到实地上确定零点的位置，并补测零点处的横断面，绘出横断面图以后 ,同样加绘设计断面，计算挖方和填方的面积，以便把 1+500～1+527 两桩间的土方分成 1+500～1+505.66 和 1+505。66～1+527 两部分计算。 最后绘制土方计算表,将所有计算结果填入表中.
