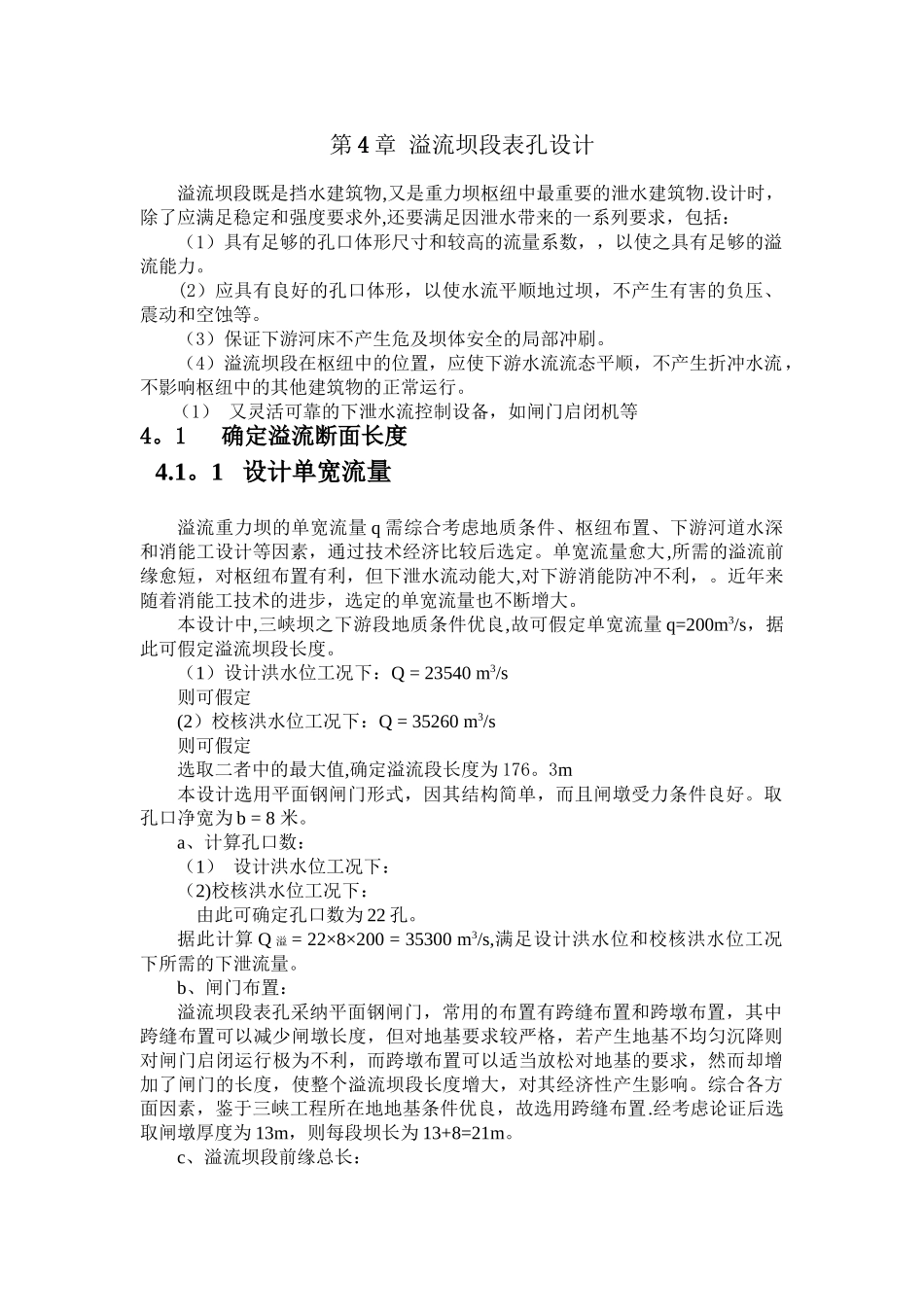

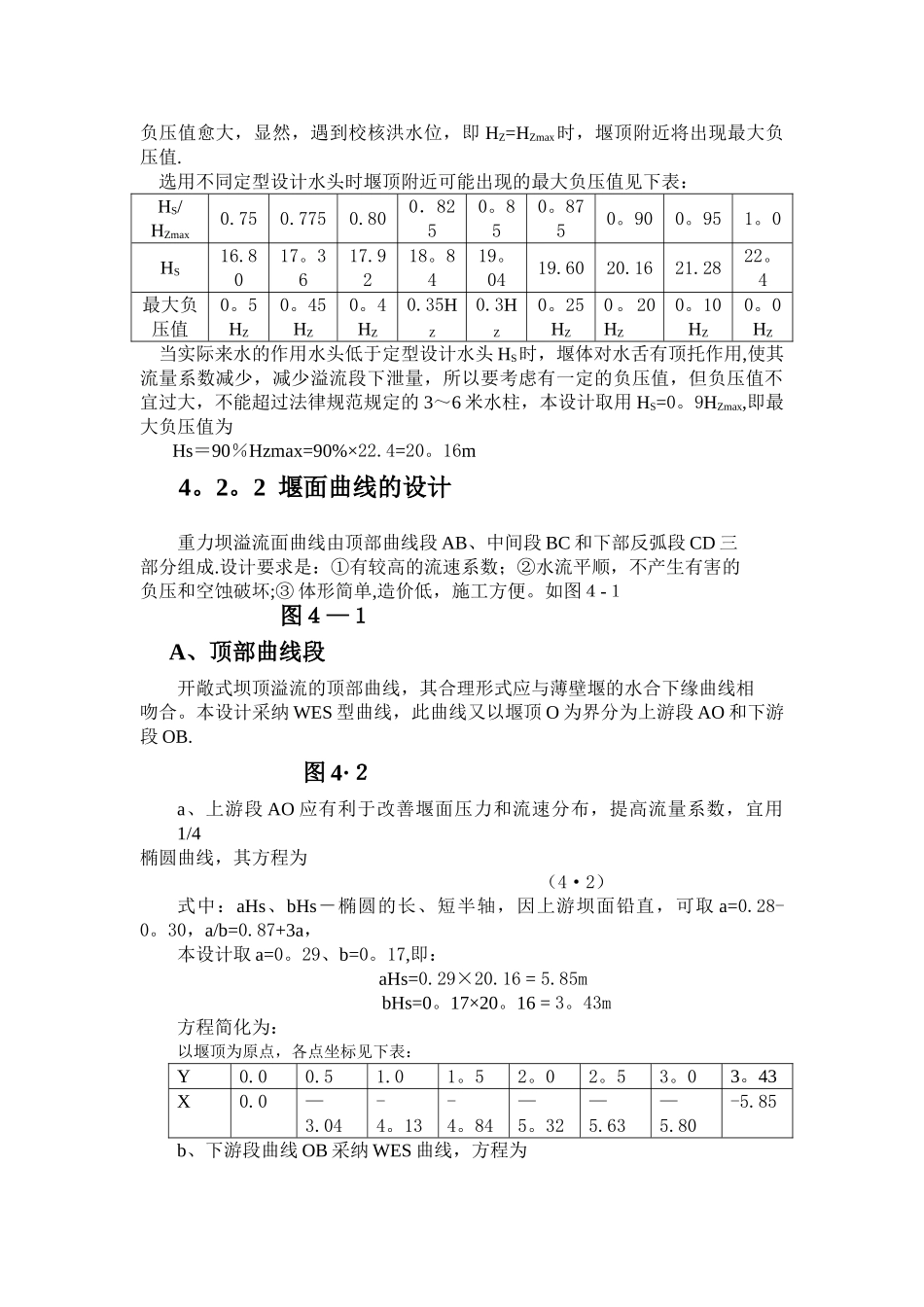

第 4 章 溢流坝段表孔设计溢流坝段既是挡水建筑物,又是重力坝枢纽中最重要的泄水建筑物.设计时，除了应满足稳定和强度要求外,还要满足因泄水带来的一系列要求，包括：（1）具有足够的孔口体形尺寸和较高的流量系数，，以使之具有足够的溢流能力。(2）应具有良好的孔口体形，以使水流平顺地过坝，不产生有害的负压、震动和空蚀等。（3）保证下游河床不产生危及坝体安全的局部冲刷。（4）溢流坝段在枢纽中的位置，应使下游水流流态平顺，不产生折冲水流，不影响枢纽中的其他建筑物的正常运行。（1） 又灵活可靠的下泄水流控制设备，如闸门启闭机等4。1 确定溢流断面长度4.1。1 设计单宽流量溢流重力坝的单宽流量 q 需综合考虑地质条件、枢纽布置、下游河道水深和消能工设计等因素，通过技术经济比较后选定。单宽流量愈大,所需的溢流前缘愈短，对枢纽布置有利，但下泄水流动能大,对下游消能防冲不利，。近年来随着消能工技术的进步，选定的单宽流量也不断增大。本设计中,三峡坝之下游段地质条件优良,故可假定单宽流量 q=200m3/s，据此可假定溢流坝段长度。（1）设计洪水位工况下：Q = 23540 m3/s则可假定 (2）校核洪水位工况下：Q = 35260 m3/s则可假定 选取二者中的最大值,确定溢流段长度为 176。3m本设计选用平面钢闸门形式，因其结构简单，而且闸墩受力条件良好。取孔口净宽为 b = 8 米。a、计算孔口数：（1） 设计洪水位工况下：（2)校核洪水位工况下：由此可确定孔口数为 22 孔。据此计算 Q 溢 = 22×8×200 = 35300 m3/s,满足设计洪水位和校核洪水位工况下所需的下泄流量。b、闸门布置：溢流坝段表孔采纳平面钢闸门，常用的布置有跨缝布置和跨墩布置，其中跨缝布置可以减少闸墩长度，但对地基要求较严格，若产生地基不均匀沉降则对闸门启闭运行极为不利，而跨墩布置可以适当放松对地基的要求，然而却增加了闸门的长度，使整个溢流坝段长度增大，对其经济性产生影响。综合各方面因素，鉴于三峡工程所在地地基条件优良，故选用跨缝布置.经考虑论证后选取闸墩厚度为 13m，则每段坝长为 13+8=21m。c、溢流坝段前缘总长：溢流坝顶装设闸门时,用坝墩将溢流坝段分割成若干个等宽的孔口。设孔口宽度为 b,则孔口数 n = L/b。,令闸墩厚度为 d。闸门段长 L = 22×8+(22－1)×13 = 449m因为采纳跨缝布置，考虑深孔的交错布置（深孔为 23 孔，由下章可知)，故其溢流坝段前缘总长为:L0 = L + 2d + b = ...
