滑模施工工法

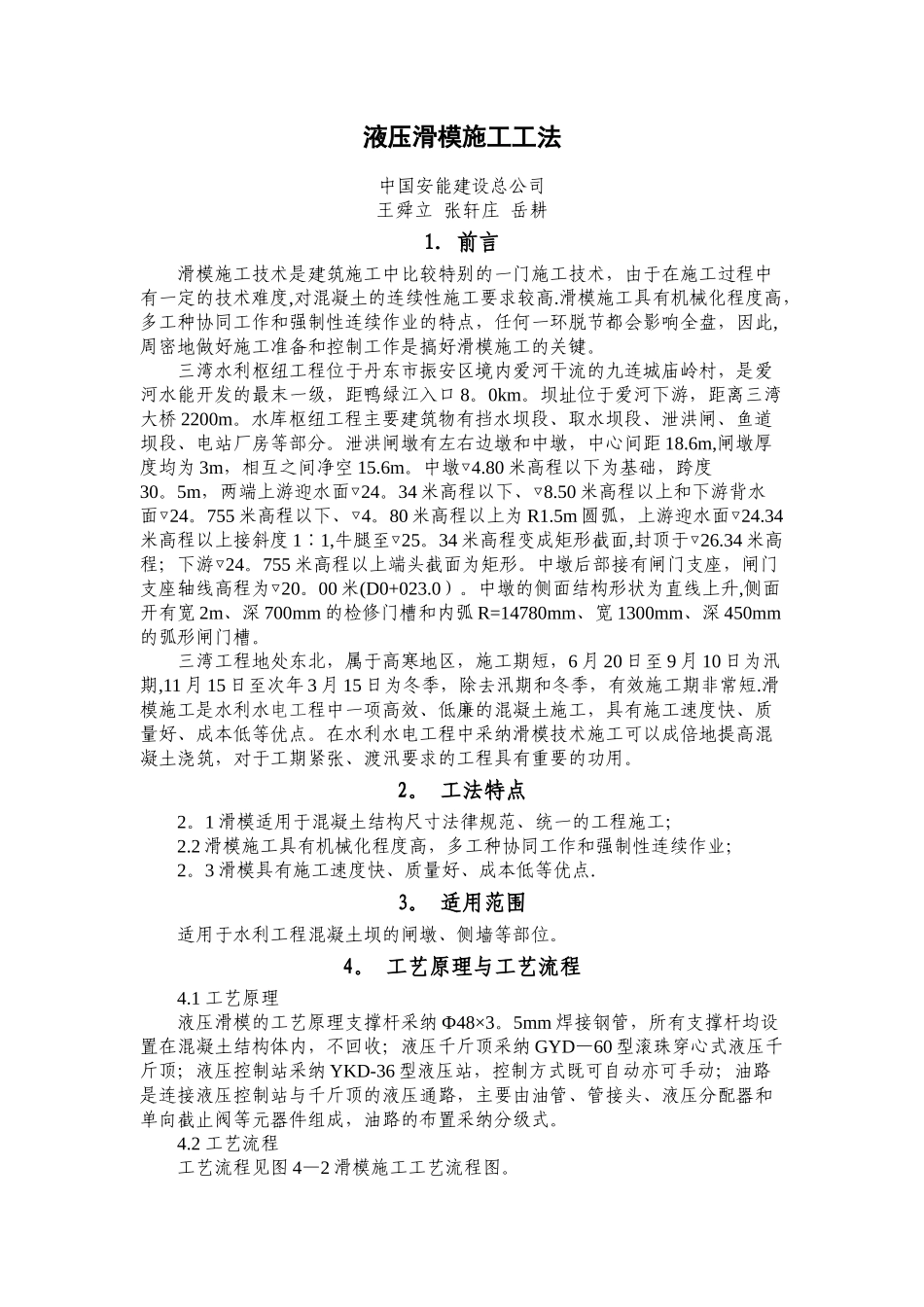

液压滑模施工工法中国安能建设总公司王舜立 张轩庄 岳耕 1．前言滑模施工技术是建筑施工中比较特别的一门施工技术，由于在施工过程中有一定的技术难度,对混凝土的连续性施工要求较高.滑模施工具有机械化程度高，多工种协同工作和强制性连续作业的特点，任何一环脱节都会影响全盘，因此,周密地做好施工准备和控制工作是搞好滑模施工的关键。三湾水利枢纽工程位于丹东市振安区境内爱河干流的九连城庙岭村，是爱河水能开发的最末一级，距鸭绿江入口 8。0km。坝址位于爱河下游，距离三湾大桥 2200m。水库枢纽工程主要建筑物有挡水坝段、取水坝段、泄洪闸、鱼道坝段、电站厂房等部分。泄洪闸墩有左右边墩和中墩，中心间距 18.6m,闸墩厚度均为 3m，相互之间净空 15.6m。中墩▽4.80 米高程以下为基础，跨度30。5m，两端上游迎水面▽24。34 米高程以下、▽8.50 米高程以上和下游背水面▽24。755 米高程以下、▽4。80 米高程以上为 R1.5m 圆弧，上游迎水面▽24.34米高程以上接斜度 1∶1,牛腿至▽25。34 米高程变成矩形截面,封顶于▽26.34 米高程；下游▽24。755 米高程以上端头截面为矩形。中墩后部接有闸门支座，闸门支座轴线高程为▽20。00 米(D0+023.0）。中墩的侧面结构形状为直线上升,侧面开有宽 2m、深 700mm 的检修门槽和内弧 R=14780mm、宽 1300mm、深 450mm的弧形闸门槽。三湾工程地处东北，属于高寒地区，施工期短，6 月 20 日至 9 月 10 日为汛期,11 月 15 日至次年 3 月 15 日为冬季，除去汛期和冬季，有效施工期非常短.滑模施工是水利水电工程中一项高效、低廉的混凝土施工，具有施工速度快、质量好、成本低等优点。在水利水电工程中采纳滑模技术施工可以成倍地提高混凝土浇筑，对于工期紧张、渡汛要求的工程具有重要的功用。2。 工法特点2。1 滑模适用于混凝土结构尺寸法律规范、统一的工程施工；2.2 滑模施工具有机械化程度高，多工种协同工作和强制性连续作业；2。3 滑模具有施工速度快、质量好、成本低等优点.3。 适用范围适用于水利工程混凝土坝的闸墩、侧墙等部位。4。 工艺原理与工艺流程4.1 工艺原理液压滑模的工艺原理支撑杆采纳 Ф48×3。5mm 焊接钢管，所有支撑杆均设置在混凝土结构体内，不回收；液压千斤顶采纳 GYD—60 型滚珠穿心式液压千斤顶；液压控制站采纳 YKD-36 型液压站，控制方式既可自动亦可手动；油路是连接液压控制站与千斤顶的液压通路，主要由油管、管接头、...
