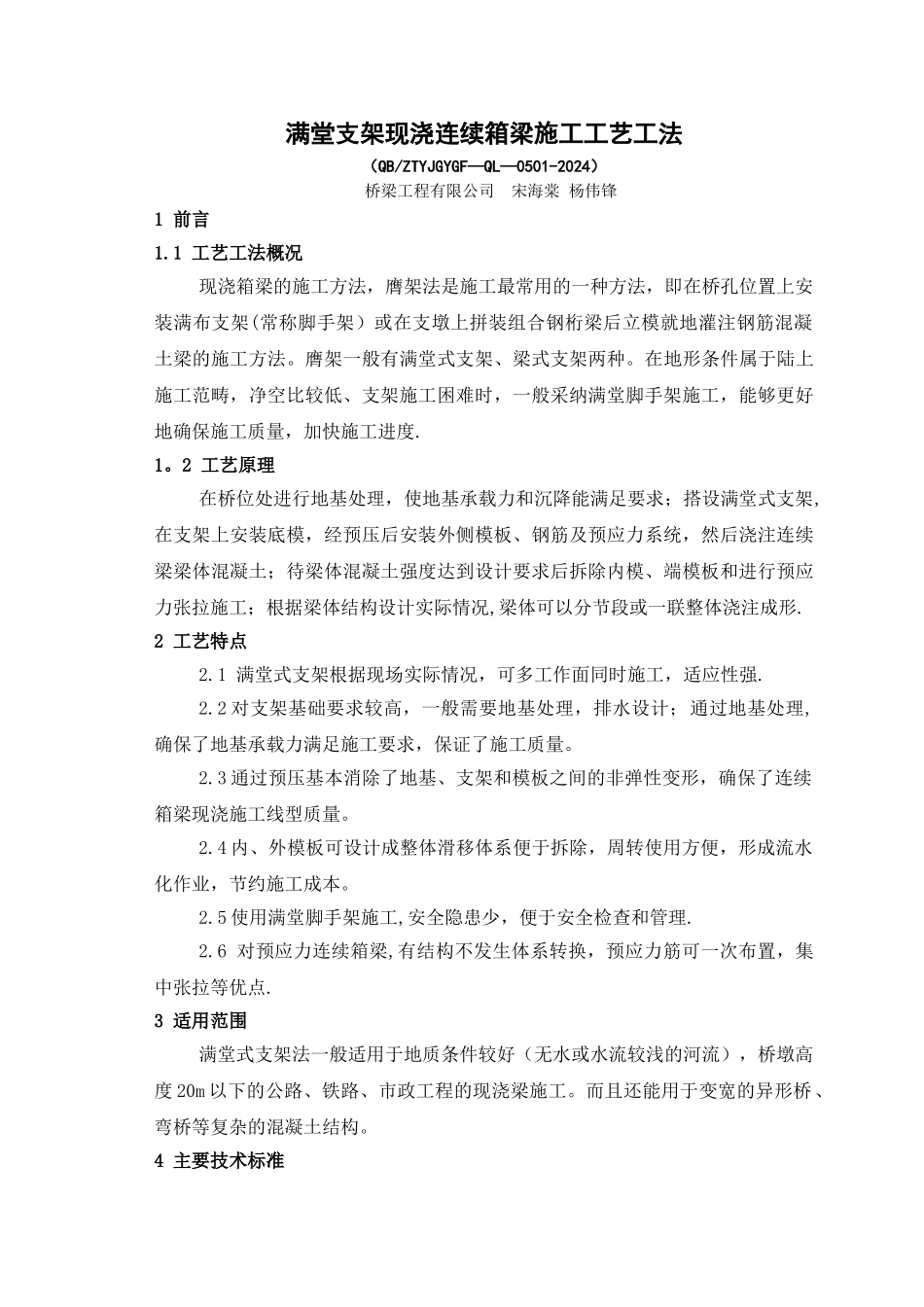

满堂支架现浇连续箱梁施工工艺工法

满堂支架现浇连续箱梁施工工艺工法（QB/ZTYJGYGF—QL—0501-2024）桥梁工程有限公司 宋海棠 杨伟锋1 前言1.1 工艺工法概况现浇箱梁的施工方法，膺架法是施工最常用的一种方法，即在桥孔位置上安装满布支架(常称脚手架）或在支墩上拼装组合钢桁梁后立模就地灌注钢筋混凝土梁的施工方法。膺架一般有满堂式支架、梁式支架两种。在地形条件属于陆上施工范畴，净空比较低、支架施工困难时，一般采纳满堂脚手架施工，能够更好地确保施工质量，加快施工进度.1。2 工艺原理在桥位处进行地基处理，使地基承载力和沉降能满足要求；搭设满堂式支架,在支架上安装底模，经预压后安装外侧模板、钢筋及预应力系统，然后浇注连续梁梁体混凝土；待梁体混凝土强度达到设计要求后拆除内模、端模板和进行预应力张拉施工；根据梁体结构设计实际情况,梁体可以分节段或一联整体浇注成形.2 工艺特点2.1 满堂式支架根据现场实际情况，可多工作面同时施工，适应性强.2.2 对支架基础要求较高，一般需要地基处理，排水设计；通过地基处理,确保了地基承载力满足施工要求，保证了施工质量。2.3 通过预压基本消除了地基、支架和模板之间的非弹性变形，确保了连续箱梁现浇施工线型质量。2.4 内、外模板可设计成整体滑移体系便于拆除，周转使用方便，形成流水化作业，节约施工成本。2.5 使用满堂脚手架施工,安全隐患少，便于安全检查和管理.2.6 对预应力连续箱梁,有结构不发生体系转换，预应力筋可一次布置，集中张拉等优点.3 适用范围满堂式支架法一般适用于地质条件较好（无水或水流较浅的河流），桥墩高度 20m 以下的公路、铁路、市政工程的现浇梁施工。而且还能用于变宽的异形桥、弯桥等复杂的混凝土结构。4 主要技术标准《公路桥涵施工技术法律规范》（JTG/T F50）《铁路桥涵施工法律规范》(TB 10203）《铁路桥涵工程施工质量验收标准》(TB 10415）《城市桥梁工程施工与质量验收标准》（CJJ 2)《 建筑施工碗扣式脚手架安全技术法律规范 》（JGJ166）5 施工方法根据桥位处的地基实际情况，对桥位地基进行处理，最终使地基承载力达到设计要求；并对支架体系进行验算设计满足荷载要求.碗扣支架搭设前，先按测量放线及支架搭设形式布置好碗扣底托，然后搭拼碗扣支架。第一层拼好之后，必须由现场技术人员抄平检查平整度,如高差太大，必须用底托或方木调平。拼立杆时必须用吊线锤检查其垂直度,防止立杆偏心受力。接头部位必须用碗扣连接牢固.支架搭拼时应挂线...
