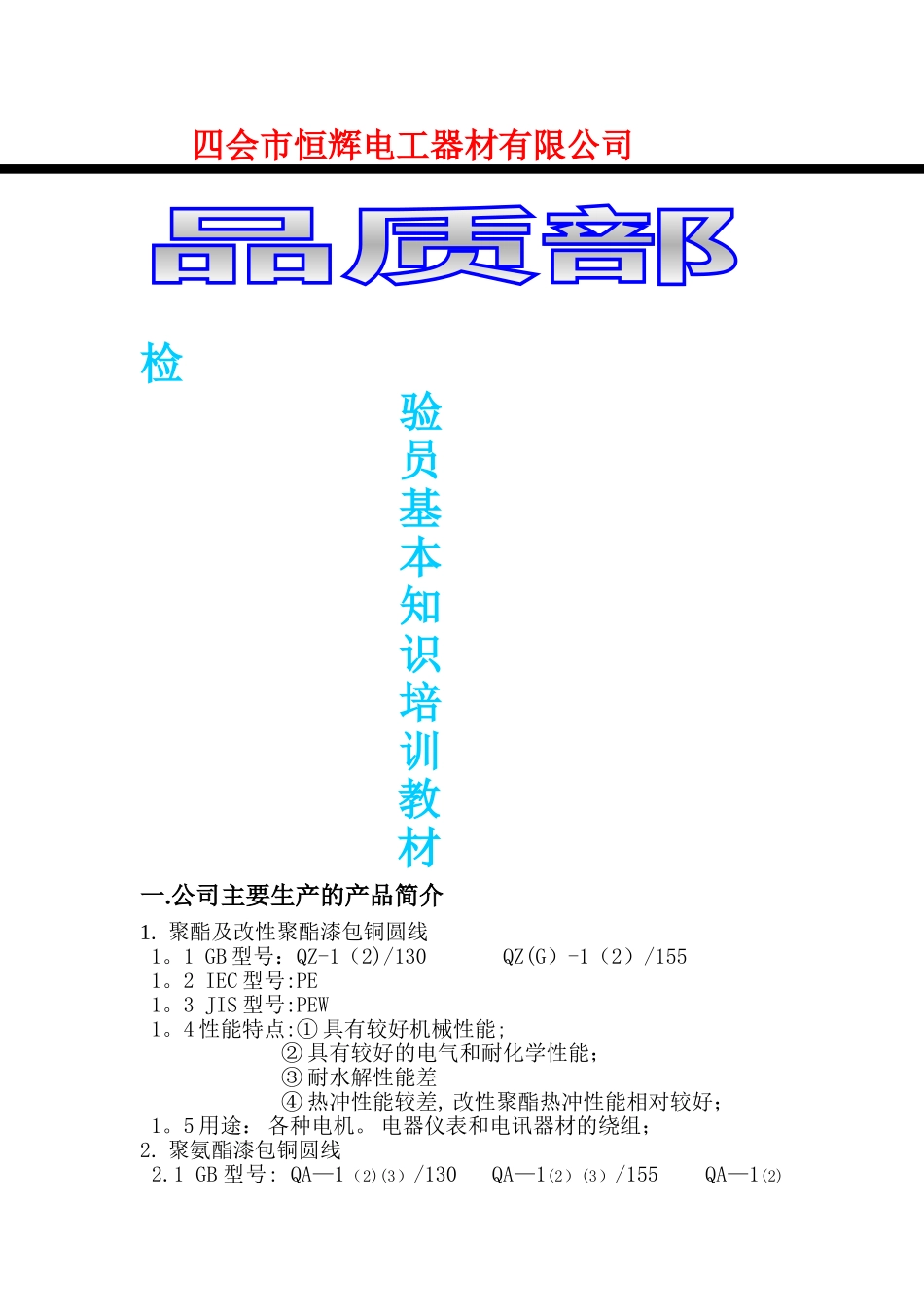

四会市恒辉电工器材有限公司 检验员基本知识培训教材 一.公司主要生产的产品简介1. 聚酯及改性聚酯漆包铜圆线 1。1 GB 型号：QZ-1（2)/130 QZ(G）-1（2）/1551。2 IEC 型号:PE1。3 JIS 型号:PEW1。4 性能特点:① 具有较好机械性能;② 具有较好的电气和耐化学性能；③ 耐水解性能差④ 热冲性能较差, 改性聚酯热冲性能相对较好； 1。5 用途： 各种电机。 电器仪表和电讯器材的绕组；2. 聚氨酯漆包铜圆线 2.1 GB 型号: QA—1（2)(3）/130 QA—1(2）(3）/155 QA—1(2)（3）/180 注:1 是代表薄漆膜 2 是代表厚漆膜 3 代表是加厚漆膜 2.2 IEC 型号： PU 2.3 JIS 型号： 0UEW 1UEW 2UEW 3UEW注:O 代表加厚漆膜 1 代表厚漆膜 2 代表薄漆膜 3 代表超薄漆膜 2。4 性能持点:① 具有直焊性; ② 可染色;R 是红色 G 绿色 B 蓝色 BK 黑色; ③ 耐高频性能好,耐潮性好；④ 机械性能较差,耐温等级偏低;2。5 用途: 家用电器， 电子仪器， 电讯仪表等绕组线圈。3. 180 级聚酯亚胺漆包铜圆线3.1 GB 型号: QZY—1(2）/1803。2 IEC 型号： PEI3。3 JIS 型号： PIW3。4 性能特点：①耐热冲击性能好； ② 机械强度高; ③ 耐化学性能好； ④ 在密封条件下易水解，成本较比聚酯线高; 3。5 用途: 高温. 高寒。 耐辐射. 超负荷的环境下使用的电机及电器绕组;4。 200 级聚酰胺酰亚胺复合聚酯或聚酯亚胺漆包铜圆线4.1 GB 型号:Q(XY/ZY）—1（2）/200 4。2 IEC 型号: PAI/PEI-1(2)4.3 JIS 型号: AIW/PIW4.4 性能特点： ①具有较高的耐温等级;② 具有良好的耐冷冻煤性;③ 耐溶剂性好；4。5 用途： 电冰箱. 空调器压缩机电机的绕组； 要求耐温等级较高的电器; 二. 漆包线的技术标隹 1.国家标准为 GB/T6109—2024,试验方法为 GB/T4074—2024 2。国际电工委员会绕组线标准为 IEC60317，试验方法为 IEC60851 3.日本工业标准为 JIS C3202-1994，试验方法为 JIS C3003—1999 4。美国电气制造商协会电磁线标准为 NEMA MW1000：2024； 三. 漆包线试验要求 外观:用正常视力检查漆膜应光滑、连续、无斑纹、无气泡和杂质。1。 尺寸：1.1 测量方法：导体标称直径 d≤0.063mm 用电阻测量导体标称直径 d＞0.063 用尺寸测量1.2 测量导体直径1。2.1 测量导体标称直径 0。063 以上 0.20mm 及以下 在 1 根直径试样上相距各 1m 的 3 个位置...
