灌注桩后注浆施工工艺

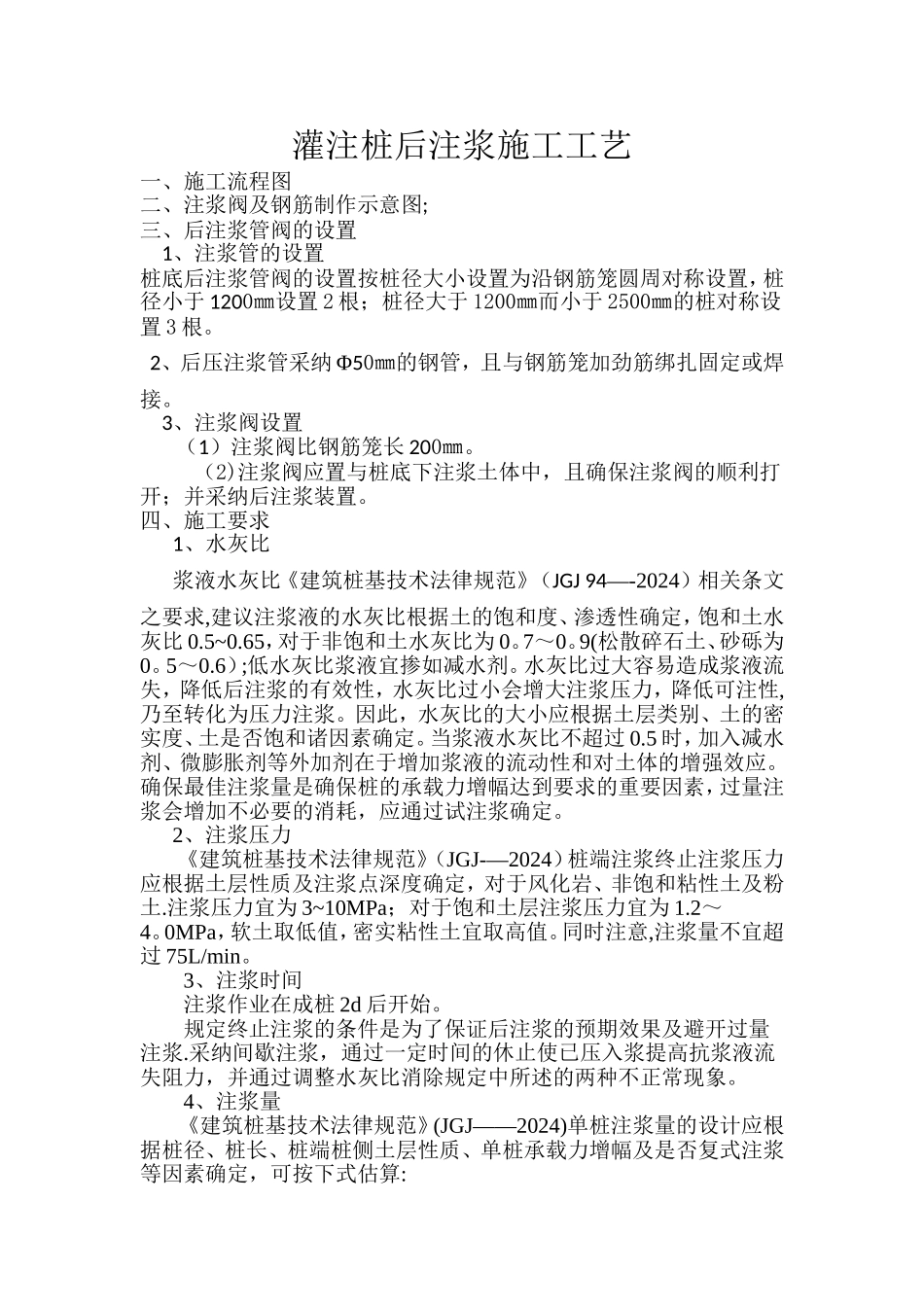

灌注桩后注浆施工工艺_第1页
1/2
灌注桩后注浆施工工艺_第2页
2/2
灌注桩后注浆施工工艺一、施工流程图二、注浆阀及钢筋制作示意图;三、后注浆管阀的设置1、注浆管的设置桩底后注浆管阀的设置按桩径大小设置为沿钢筋笼圆周对称设置,桩径小于 1200㎜设置 2 根;桩径大于 1200㎜而小于 2500㎜的桩对称设置 3 根。 2、后压注浆管采纳 Φ50㎜的钢管,且与钢筋笼加劲筋绑扎固定或焊接。3、注浆阀设置 (1)注浆阀比钢筋笼长 200㎜。 (2)注浆阀应置与桩底下注浆土体中,且确保注浆阀的顺利打开;并采纳后注浆装置。四、施工要求1、水灰比浆液水灰比《建筑桩基技术法律规范》(JGJ 94—-2024)相关条文之要求,建议注浆液的水灰比根据土的饱和度、渗透性确定,饱和土水灰比 0.5~0.65,对于非饱和土水灰比为 0。7~0。9(松散碎石土、砂砾为0。5~0.6);低水灰比浆液宜掺如减水剂。水灰比过大容易造成浆液流失,降低后注浆的有效性,水灰比过小会增大注浆压力,降低可注性,乃至转化为压力注浆。因此,水灰比的大小应根据土层类别、土的密实度、土是否饱和诸因素确定。当浆液水灰比不超过 0.5 时,加入减水剂、微膨胀剂等外加剂在于增加浆液的流动性和对土体的增强效应。确保最佳注浆量是确保桩的承载力增幅达到要求的重要因素,过量注浆会增加不必要的消耗,应通过试注浆确定。2、注浆压力《建筑桩基技术法律规范》(JGJ-—2024)桩端注浆终止注浆压力应根据土层性质及注浆点深度确定,对于风化岩、非饱和粘性土及粉土.注浆压力宜为 3~10MPa;对于饱和土层注浆压力宜为 1.2~4。0MPa,软土取低值,密实粘性土宜取高值。同时注意,注浆量不宜超过 75L/min。3、注浆时间注浆作业在成桩 2d 后开始。规定终止注浆的条件是为了保证后注浆的预期效果及避开过量注浆.采纳间歇注浆,通过一定时间的休止使已压入浆提高抗浆液流失阻力,并通过调整水灰比消除规定中所述的两种不正常现象。4、注浆量《建筑桩基技术法律规范》(JGJ——2024)单桩注浆量的设计应根据桩径、桩长、桩端桩侧土层性质、单桩承载力增幅及是否复式注浆等因素确定,可按下式估算:Gc=ɑpd+ɑsnd式中 ɑp、ɑs——分别为桩端、桩侧注浆量经验系数,ɑp=1.5~1 。8 ,ɑs=0.5~0.7;对于卵、砾石、中粗砂取较高值; n-—桩侧注浆断面数; d——基桩设计直径(m); Gc——注浆量,以水泥质量计(t);对独立单桩、桩距大于 6d 的群桩和群桩初始注浆的数根基桩的注浆量应按上式估算值乘以 1.2 的系数。5、注浆顺序《建筑桩基技术法律规范...
