灌注桩施工工艺

灌注桩施工工艺_第1页
1/12

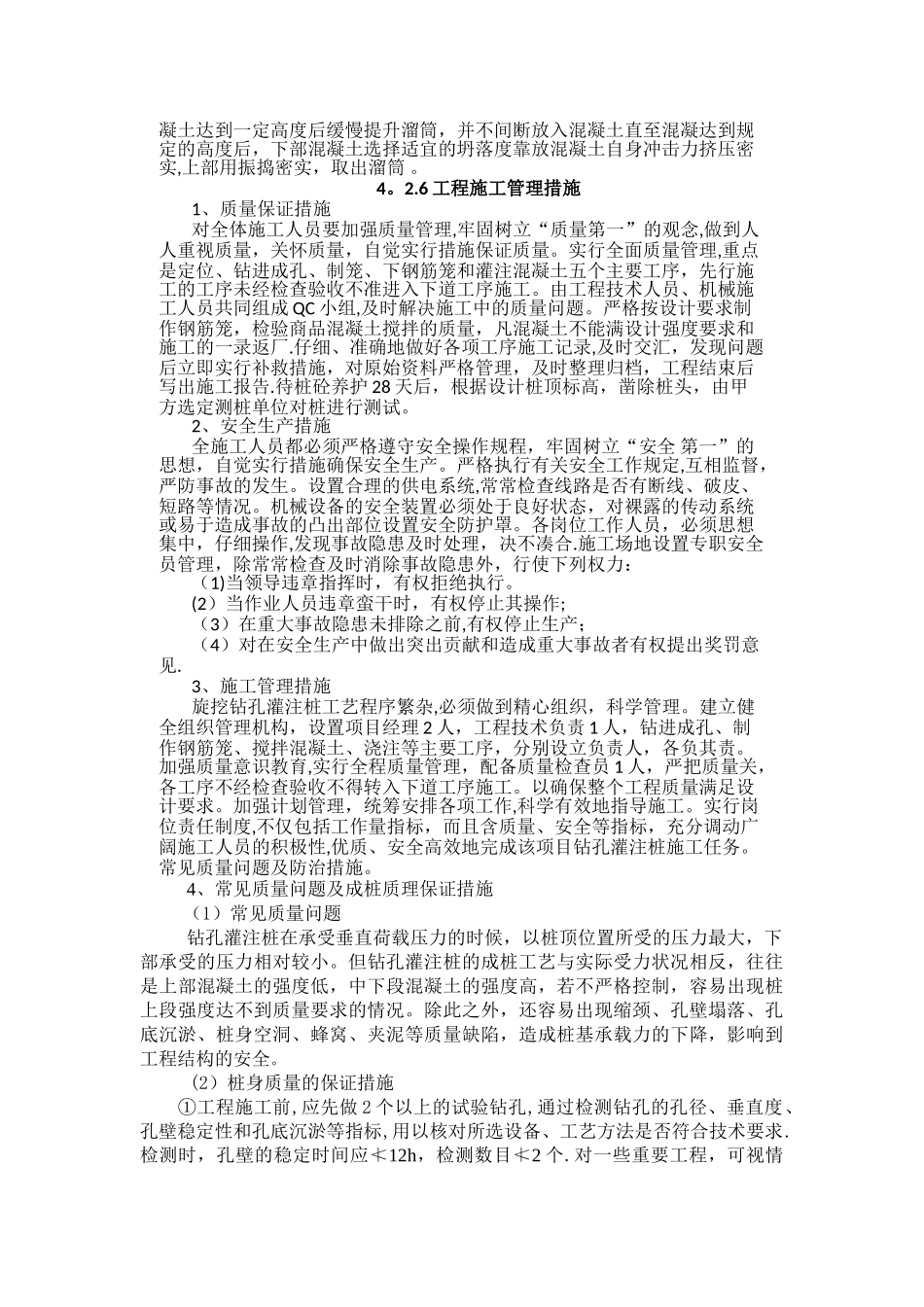

灌注桩施工工艺_第2页
2/12
灌注桩施工工艺_第3页
3/12
4。2 旋挖钻孔灌注桩施工4.2.1 工程施工部署1、编制材料需要计划。2、做好“三通一平”工作,保证钻机作业要求并放定桩位基点基线.3、做好各级技术交底与各工种的培训工作。4、测量放线并由甲乙双方共同复测桩位基线,确定无误后,进行桩位放线,并做好标记。5、根据场地条件,合理布置施工现场,确定施工顺序。6、设备、材料进场,并复检材料,安装设备、机具。签订各级安全、质量责任状。7、备齐各种技术表格,准备施工。8、桩施工前作试打桩 2 根,目的在于摸清地层情况,便于控制施工参数。4。2。2 设计工程量及工程质量要求1、根据设计图纸,桩长为 16。5-32 米,桩径为 800,1000,1200 毫米。2、桩位偏差不大于 100 毫米,桩身垂直度偏差不超过 0.5%,桩身直径偏差小于+50 毫米,主筋保护层厚度 50 毫米.4.2。3 成桩工艺旋挖钻孔法是用一种大扭矩动力头带动的旋挖筒快速干钻法,钻孔中的土除一部分被挤压外大部分被旋进旋筒内,土在上升时被挤压致密与钻杆形成一土柱,土柱与与钻孔间隙仅几毫米,类似于一个长活塞,土柱使钻孔在提钻前不坍塌。即使在有地下水的地层,因土柱与钻孔间隙小,钻孔速度快,钻孔内渗出并积存的水很少,因此孔内不易坍塌.旋挖钻孔灌注桩工序较复杂,各工序的质量,直接影响整个工程的质量,必须严格根据工艺流程施工,每道工序未经检查验收不得进入下道工序施工,工艺流程图如下:放样定位→旋挖机就位→旋挖机成孔→钢筋笼制作与安放→下导管→混凝土浇筑 4。2.4 钢筋笼制作、吊装1、钢筋制作钢筋笼主筋为 HRB400Φ16,18,螺旋筋为 Φ8;加强箍筋 Φ16。桩顶预留锚固筋长度为 35d(详见设计图纸)与承台连接。主筋制作必须平直,不得有局部弯曲;钢筋表面不得有油污和锈蚀。主筋与加强箍筋之间点焊牢固,主筋与箍筋之间要绑扎牢固。钢筋连接采纳搭接焊,搭接长度:双面焊≥5d,单面焊≥10d,d 为钢筋直径,钢筋接头在同一截面不应在于 50﹪。按法律规范与设计要求制作,制作尺寸允许偏差如下:项目允许偏差项目允许偏差主筋间距±20 mm螺旋箍直径±20mm箍筋间距±20mm主筋长度±150mm4。2。5 钢筋吊装桩孔钻好后,随即吊装钢筋笼.安装钢筋笼时要求操作平稳,防止钢筋笼发生变形;下放钢筋笼时对准孔位中心轻放、慢放,严禁高起猛落、强行下放,防止倾斜、弯折或碰撞孔壁。钢筋笼安装完毕后,放入溜筒,溜筒应放到孔底,进行混凝浇注,待混凝土达到一定高度后缓慢提升溜筒,并不间断放入混凝土直至混...
