灌注桩施工工艺流程

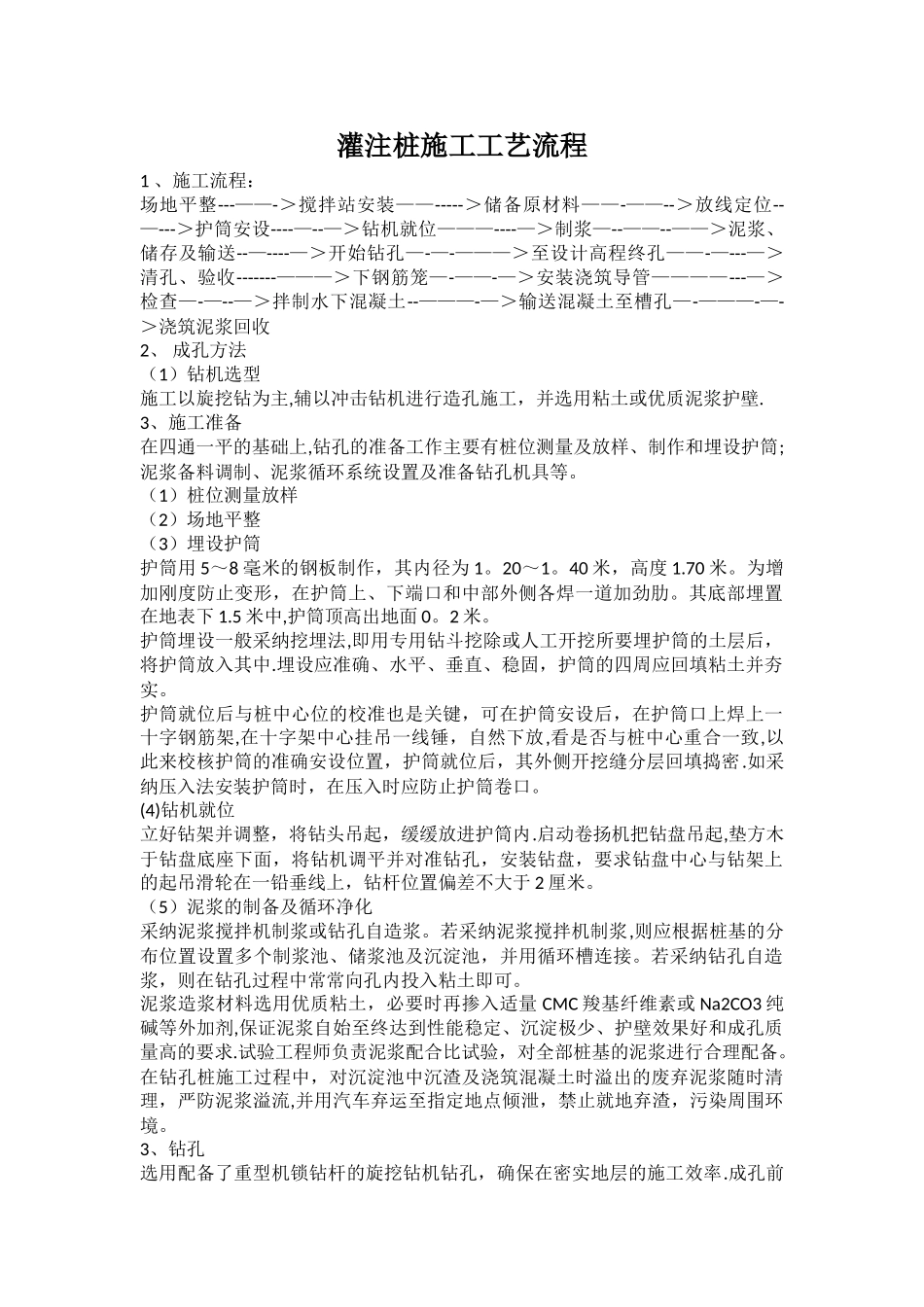

灌注桩施工工艺流程_第1页
1/3

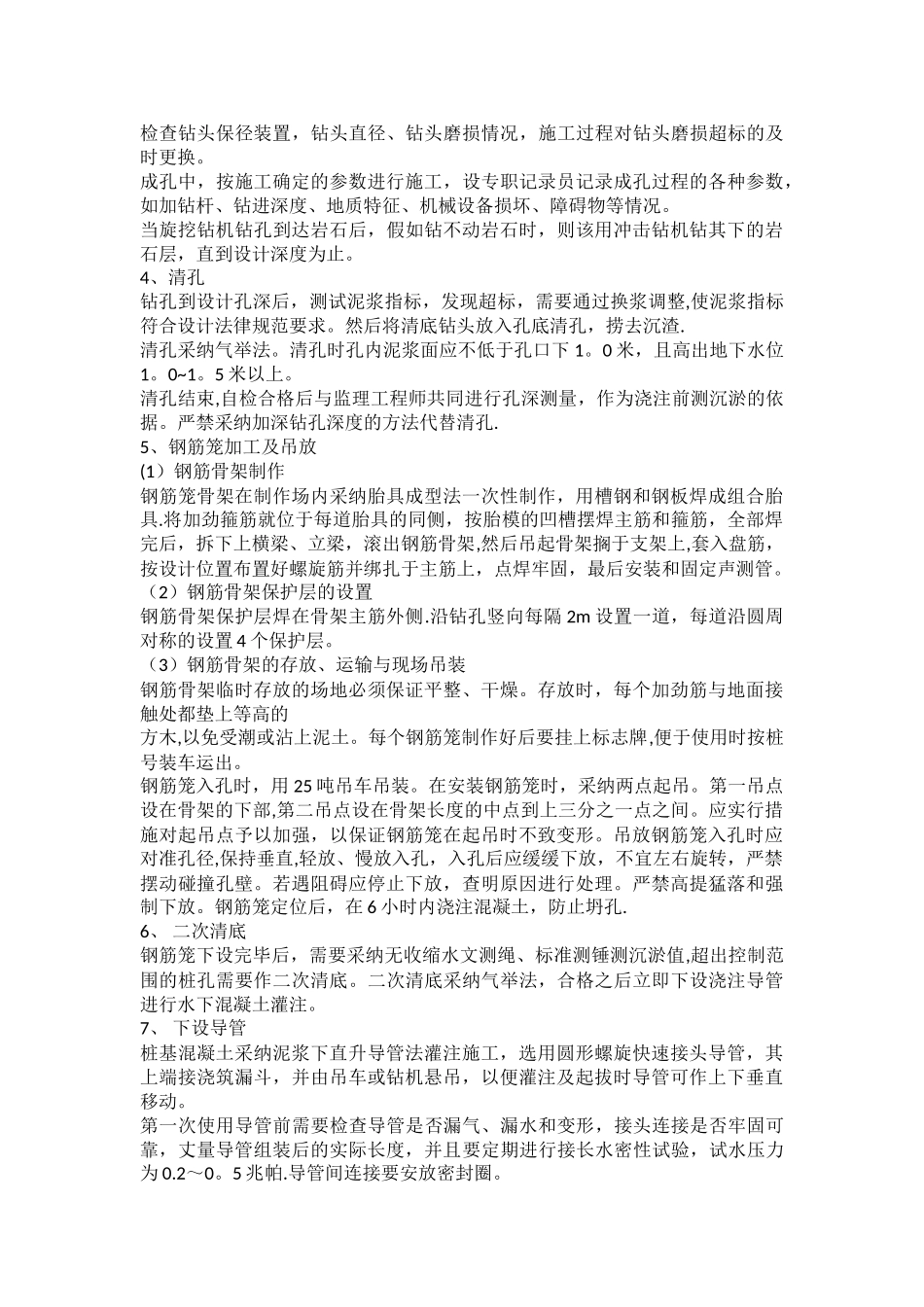

灌注桩施工工艺流程_第2页
2/3
灌注桩施工工艺流程_第3页
3/3
灌注桩施工工艺流程1 、施工流程:场地平整---——->搅拌站安装——----->储备原材料——-——-->放线定位--—--->护筒安设----—--—>钻机就位———----—>制浆—--——--——>泥浆、储存及输送--—----—>开始钻孔—-—-———>至设计高程终孔——-—---—>清孔、验收-------———>下钢筋笼—-——-—>安装浇筑导管————---—>检查—-—--—>拌制水下混凝土--———-—>输送混凝土至槽孔—-———-—->浇筑泥浆回收2、 成孔方法(1)钻机选型施工以旋挖钻为主,辅以冲击钻机进行造孔施工,并选用粘土或优质泥浆护壁.3、施工准备在四通一平的基础上,钻孔的准备工作主要有桩位测量及放样、制作和埋设护筒;泥浆备料调制、泥浆循环系统设置及准备钻孔机具等。(1)桩位测量放样(2)场地平整(3)埋设护筒护筒用 5~8 毫米的钢板制作,其内径为 1。20~1。40 米,高度 1.70 米。为增加刚度防止变形,在护筒上、下端口和中部外侧各焊一道加劲肋。其底部埋置在地表下 1.5 米中,护筒顶高出地面 0。2 米。护筒埋设一般采纳挖埋法,即用专用钻斗挖除或人工开挖所要埋护筒的土层后,将护筒放入其中.埋设应准确、水平、垂直、稳固,护筒的四周应回填粘土并夯实。护筒就位后与桩中心位的校准也是关键,可在护筒安设后,在护筒口上焊上一十字钢筋架,在十字架中心挂吊一线锤,自然下放,看是否与桩中心重合一致,以此来校核护筒的准确安设位置,护筒就位后,其外侧开挖缝分层回填捣密.如采纳压入法安装护筒时,在压入时应防止护筒卷口。(4)钻机就位立好钻架并调整,将钻头吊起,缓缓放进护筒内.启动卷扬机把钻盘吊起,垫方木于钻盘底座下面,将钻机调平并对准钻孔,安装钻盘,要求钻盘中心与钻架上的起吊滑轮在一铅垂线上,钻杆位置偏差不大于 2 厘米。(5)泥浆的制备及循环净化采纳泥浆搅拌机制浆或钻孔自造浆。若采纳泥浆搅拌机制浆,则应根据桩基的分布位置设置多个制浆池、储浆池及沉淀池,并用循环槽连接。若采纳钻孔自造浆,则在钻孔过程中常常向孔内投入粘土即可。泥浆造浆材料选用优质粘土,必要时再掺入适量 CMC 羧基纤维素或 Na2CO3 纯碱等外加剂,保证泥浆自始至终达到性能稳定、沉淀极少、护壁效果好和成孔质量高的要求.试验工程师负责泥浆配合比试验,对全部桩基的泥浆进行合理配备。在钻孔桩施工过程中,对沉淀池中沉渣及浇筑混凝土时溢出的废弃泥浆随时清理,严防泥浆溢流,并用汽车弃运至指定地点倾泄,禁止就...
