灌注桩施工技术交底

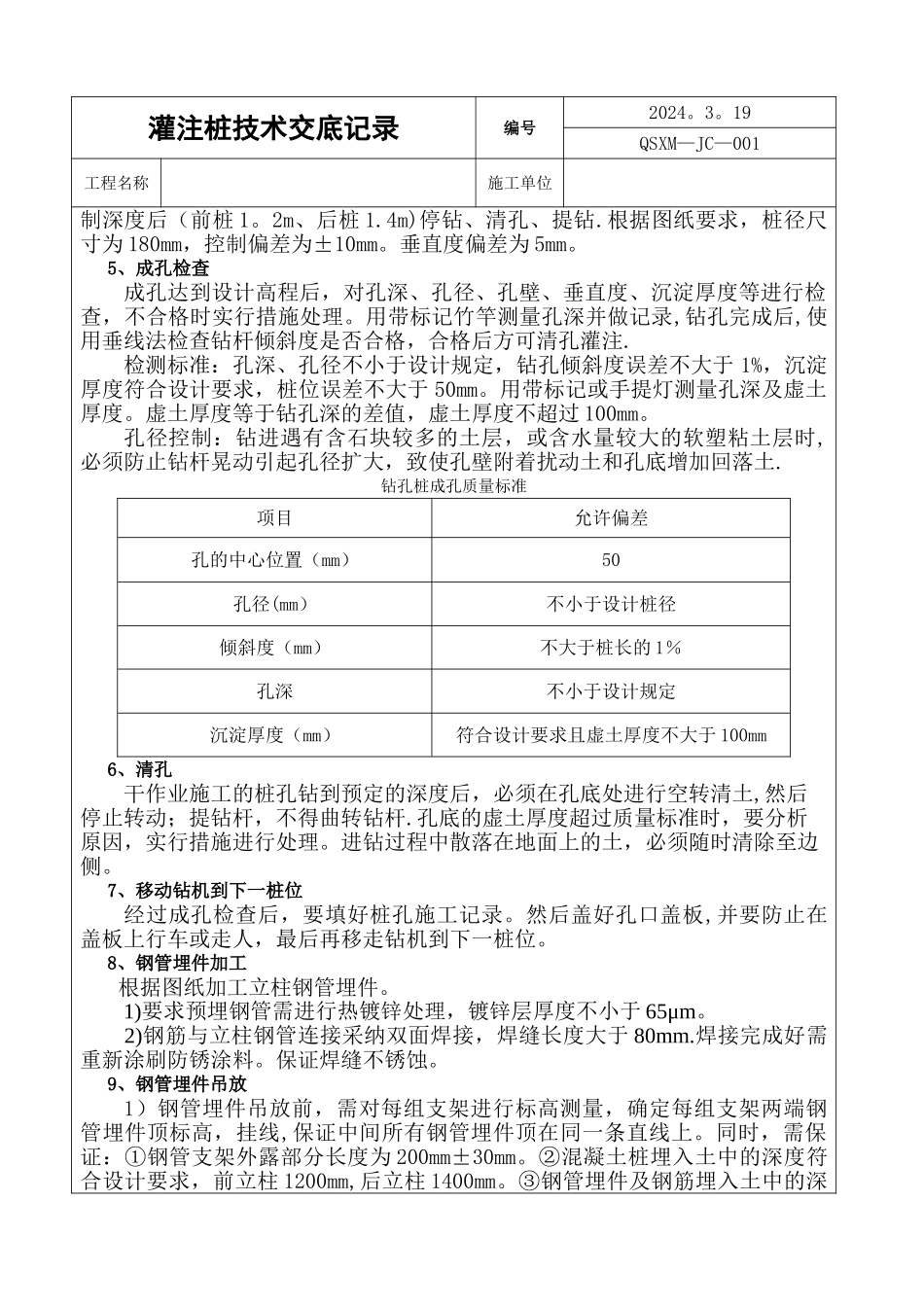

灌注桩技术交底记录编号2024。3。19QSXM—JC—001工程名称施工单位交底内容一、施工准备(一）材料及机具主要要求1、水泥：采纳商品混凝土，厂家出具满足施工要求的配比单，水泥强度等级为 42.5。2 、 混 凝 土 ： C30 混 凝 土 ， 要 求 最 大 水 胶 比 0.45, 最 大 氯 离 子 含 量0。15％，最大含碱量 3。0kg/m3.3、本站区施工预埋件、外漏铁件均为热镀锌材料。4、机具准备: 1）钻孔设备:旋挖钻孔机。2)配套设备：装载机、水泵、水箱、发电机等。3）安全设备：照明灯、安全帽等。4）混凝土灌注设备:混凝土运输车、混凝土导管、下料斗、料槽等。5）预埋件加工:根据图纸保证立柱钢管及与钢柱焊接钢筋长度。(二）作业条件1、地面障碍物清理完毕,施工用临时设施准备就绪.2、场地标高一般为地面原土层标高。3、做好预埋件埋件制作加工，尺寸满足图纸及相关法律规范要求.4、根据图纸放出轴线及桩位点,布设抄水平标高木桩,并经过验收签认。5、选择和确定钻孔机进出路线和钻孔顺序，制定施工方案.二、施工工艺流程测量放线及定桩位→钻机就位→开挖地面表层土对准桩位点→检查桩中心轴线→钻孔→成孔检查→清孔→移钻孔机→测孔深、垂直度→吊放预埋件→浇筑混凝土→桩成品检测、验收. 三、操作工艺1、场平根据现场地面平整度,对高低落差较大出,做好细部场平工作。2、测量放线根据设计图纸及设计院提供的桩位，利用 RTK 或全站仪现场进行桩位精确放样，放出钻孔桩的轴线位置，在桩中心位置钉以铁钉，后拴红色彩条布，并设护桩，放线后由主管技术人员复核，施工中护桩妥善看管，不得位移和丢失，并在放线时测好地面标高。微孔灌注桩每组 14 根，纵向 18m 长，每根间距 3m,横向 2。3m。每排前后间距 7m（前桩到前桩)，左右间距 1.6m。3、钻机就位钻孔机就位时，必须保持平稳，不发生倾斜、位移.根据测量所放桩孔中心,将钻机中心对准桩孔中心，并保证钻杆中心同桩孔中心在同一铅垂线上.为准确控制钻孔深度，要在机架上或机管上作出控制的标尺,以便在施工中进行观测、记录。钻机就位误差：中心位移偏差不大于 20mm。4、钻孔调直机架挺杆，对好桩位（用对位圈），开动机械钻进，作业施工达到控灌注桩技术交底记录编号2024。3。19QSXM—JC—001工程名称施工单位制深度后（前桩 1。2m、后桩 1.4m)停钻、清孔、提钻.根据图纸要求，桩径尺寸为 180mm，控制偏差为±10mm。垂直度偏差为 5mm。5、成孔检查成孔达到设计高...
