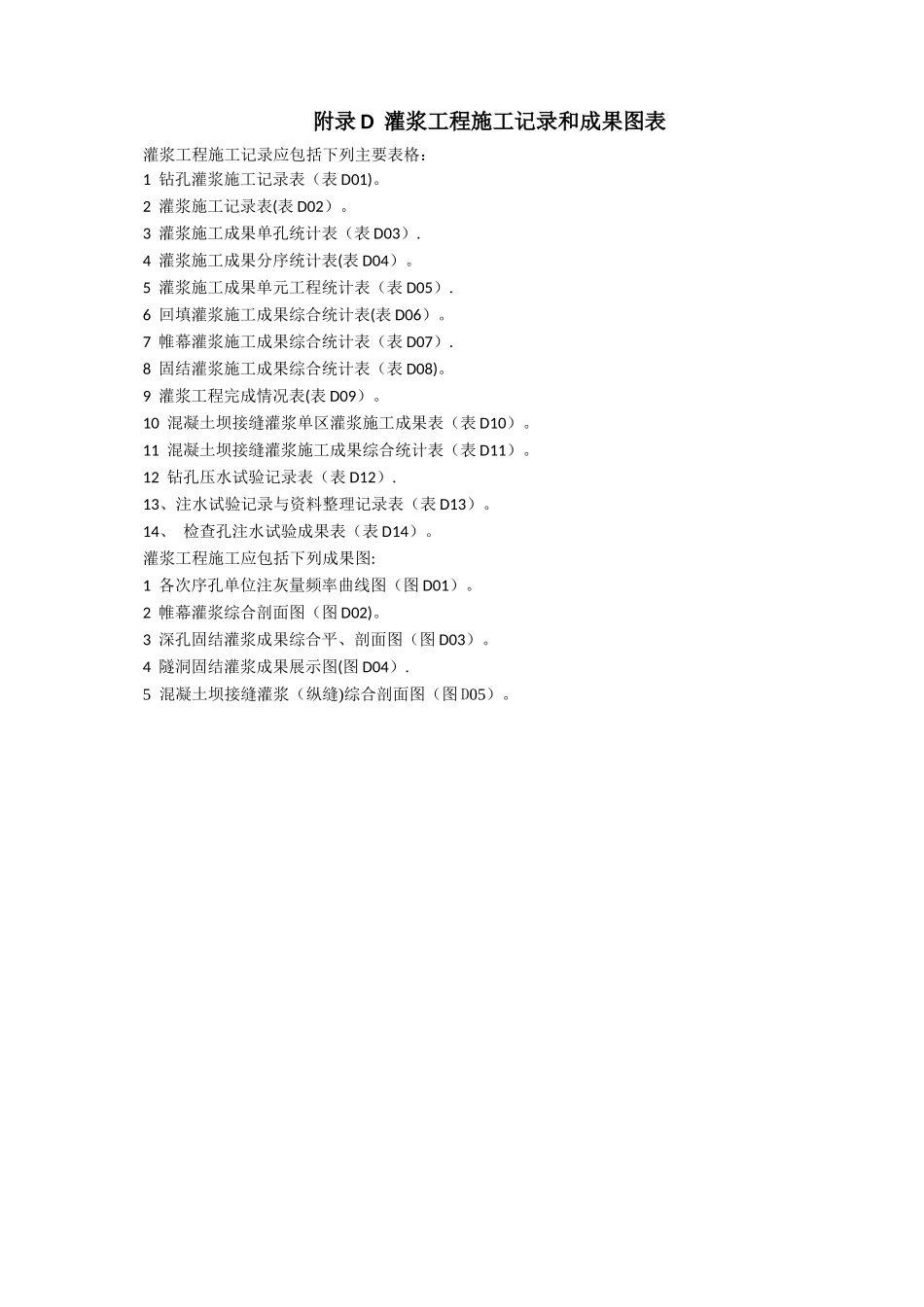

附录 D 灌浆工程施工记录和成果图表灌浆工程施工记录应包括下列主要表格：1 钻孔灌浆施工记录表（表 D01)
2 灌浆施工记录表(表 D02）
3 灌浆施工成果单孔统计表（表 D03）
4 灌浆施工成果分序统计表(表 D04）
5 灌浆施工成果单元工程统计表（表 D05）
6 回填灌浆施工成果综合统计表(表 D06）
7 帷幕灌浆施工成果综合统计表（表 D07）
8 固结灌浆施工成果综合统计表（表 D08)
9 灌浆工程完成情况表(表 D09）
10 混凝土坝接缝灌浆单区灌浆施工成果表（表 D10）
11 混凝土坝接缝灌浆施工成果综合统计表（表 D11）
12 钻孔压水试验记录表（表 D12）
13、注水试验记录与资料整理记录表（表 D13）
14、 检查孔注水试验成果表（表 D14）
灌浆工程施工应包括下列成果图:1 各次序孔单位注灰量频率曲线图（图 D01）
2 帷幕灌浆综合剖面图（图 D02)
3 深孔固结灌浆成果综合平、剖面图（图 D03）
4 隧洞固结灌浆成果展示图(图 D04）
5 混凝土坝接缝灌浆（纵缝)综合剖面图（图 D05）

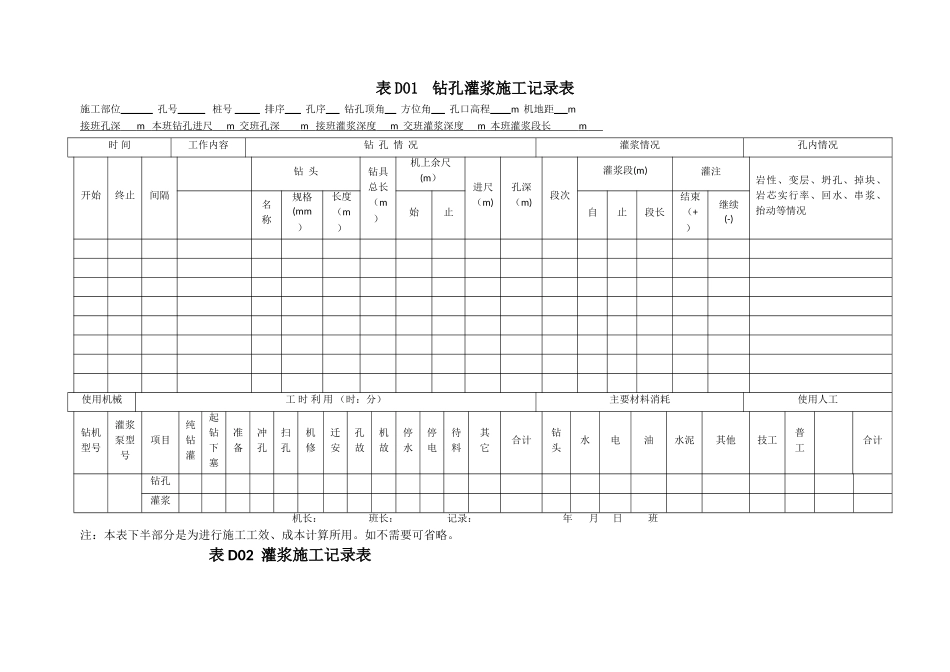

表 D01 钻孔灌浆施工记录表施工部位 孔号 桩号 排序 孔序 钻孔顶角 方位角 孔口高程 m 机地距 m接班孔深 m 本班钻孔进尺 m 交班孔深 m 接班灌浆深度 m 交班灌浆深度 m 本班灌浆段长 m 时 间工作内容钻 孔 情 况灌浆情况孔内情况开始终止间隔钻 头钻具总长（m）机上余尺(m）进尺（m)孔深（m)段次灌浆段(m)灌注岩性、变层、坍孔、掉块、岩芯实行率、回水、串浆、抬动等情况名称规格(mm）长度（m）始止自止段长结束（+）继续(-)使用机械工 时 利 用 （时：分）主要材料消耗使用人工钻机型号灌浆泵型号项目纯钻灌起钻下塞准备冲孔扫孔机修迁安孔故机故停水停电待料其它合计钻头水电油水泥其他技工普工合计钻孔灌浆机长： 班长：
