火电厂用水流程图

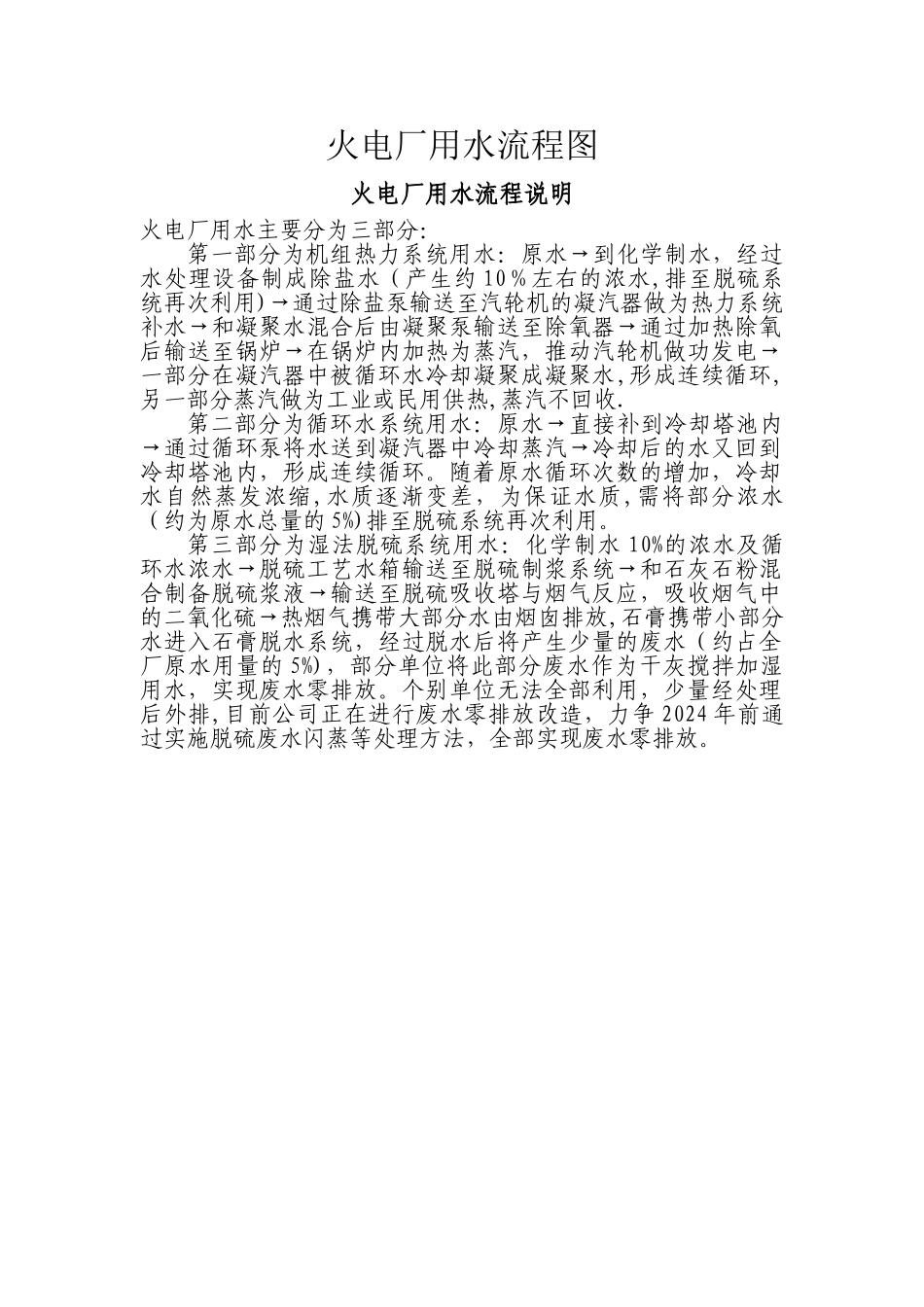

火电厂用水流程图_第1页
1/1
火电厂用水流程图火电厂用水流程说明火电厂用水主要分为三部分:第一部分为机组热力系统用水:原水→到化学制水,经过水处理设备制成除盐水(产生约 10%左右的浓水,排至脱硫系统再次利用)→通过除盐泵输送至汽轮机的凝汽器做为热力系统补水→和凝聚水混合后由凝聚泵输送至除氧器→通过加热除氧后输送至锅炉→在锅炉内加热为蒸汽,推动汽轮机做功发电→一部分在凝汽器中被循环水冷却凝聚成凝聚水,形成连续循环,另一部分蒸汽做为工业或民用供热,蒸汽不回收.第二部分为循环水系统用水:原水→直接补到冷却塔池内→通过循环泵将水送到凝汽器中冷却蒸汽→冷却后的水又回到冷却塔池内,形成连续循环。随着原水循环次数的增加,冷却水自然蒸发浓缩,水质逐渐变差,为保证水质,需将部分浓水(约为原水总量的 5%)排至脱硫系统再次利用。第三部分为湿法脱硫系统用水:化学制水 10%的浓水及循环水浓水→脱硫工艺水箱输送至脱硫制浆系统→和石灰石粉混合制备脱硫浆液→输送至脱硫吸收塔与烟气反应,吸收烟气中的二氧化硫→热烟气携带大部分水由烟囱排放,石膏携带小部分水进入石膏脱水系统,经过脱水后将产生少量的废水(约占全厂原水用量的 5%),部分单位将此部分废水作为干灰搅拌加湿用水,实现废水零排放。个别单位无法全部利用,少量经处理后外排,目前公司正在进行废水零排放改造,力争 2024 年前通过实施脱硫废水闪蒸等处理方法,全部实现废水零排放。
